Глава 12 Описание параметровСерия CH2000
12-92
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

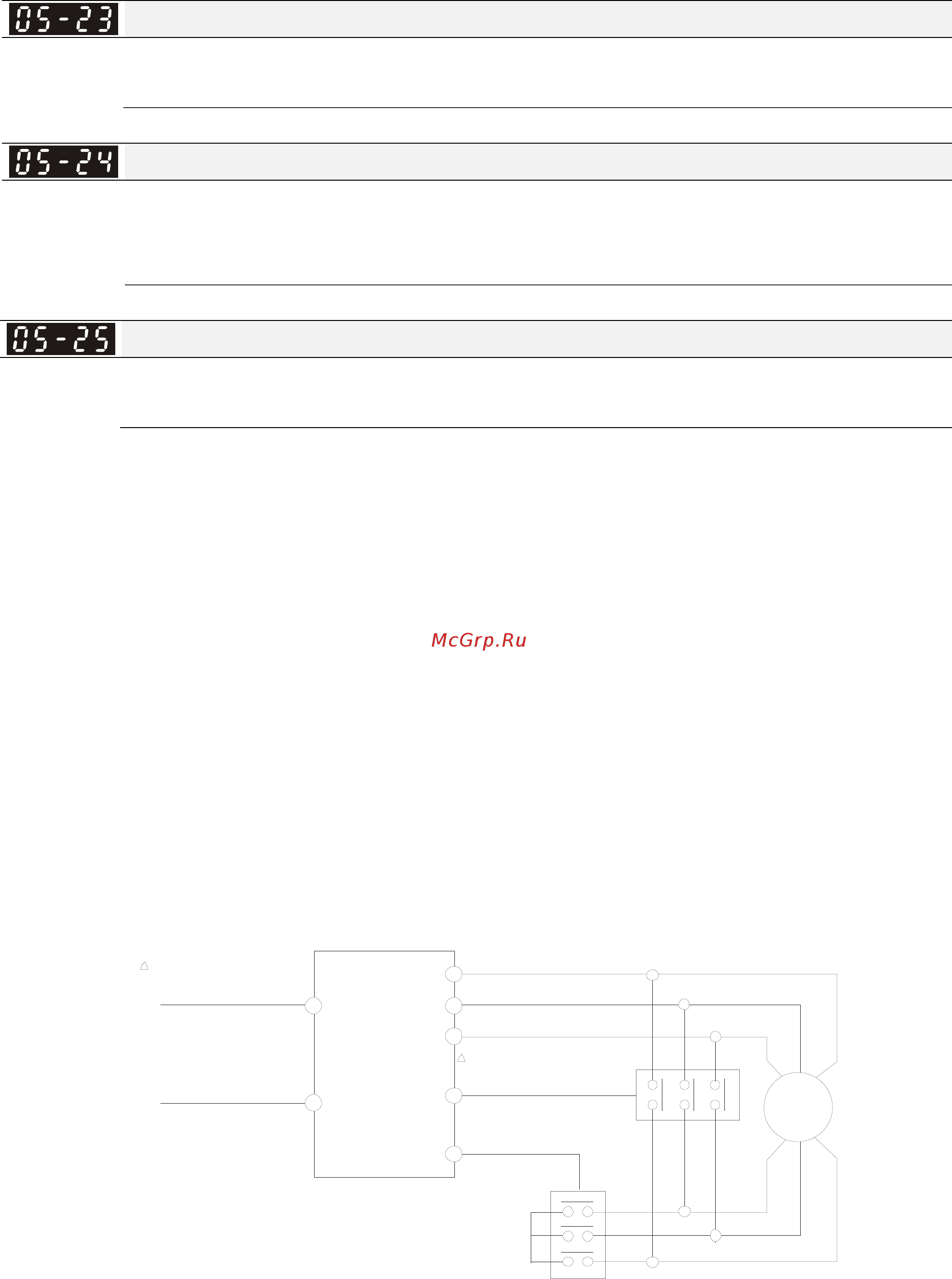

Частота, на которой происходит переключение «звезда»/ «треугольник»
Заводское значение: 60.00
Значения: 0.00~600.00 Гц
Переключение «звезда»/ «треугольник»
Заводское значение: 0
Значения:0: Выкл.
1: Вкл.
Задержка при переключении «звезда»/ «треугольник»
Заводское значение: 0.200
Значения: 0.000~60.000 сек.
Параметры 05-23 и 05-25 применяются для задания режима переключения обмоток
двигателя со звезды на треугольник с целью расширения диапазона регулировки скорости
двигателя вверх от номинальной. Такая возможность есть не во всех двигателях.
Подключение звездой обеспечивает более высокий момент на малой скорости, а
подключение треугольником - высокую скорость.
Параметр 05-24 запрещает или разрешает возможность
переключения «звезда»/
«треугольник».
При установке параметра 05-24 = 1 переключение двигателя с подсоединением «звезда» на
подсоединение «треугольник» произойдет на частоте, указанной в параметре 05-23. В то же
время происходит переключение набора параметров двигателя (05-01 … 05-09
отключаются и вступают в силу 05-13 … 05-21).
Параметр 05-25 используется для задания временной задержки на переключение
«звезда»/«треугольник».
При достижении
выходной частотой значения переключения включится таймер задержки
(параметр 05-25) на включение дискретных выходов для управления пускателями
подключения двигателя «звезда»/ «треугольник».
Pr.02-01~08=29
Pr.02-11~14=31
Pr.02-01~08=30
-соединения
Подтверждение
соединенияY-
Pr.02-13~14=32
-соединение
Y-соединение
U
V
W
MI1
MI2
RA
MRA
IM
WV
U
XY Z
Подтверждение
