Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-142
5: 7, O, 2 для ASCII
6: 8, N, 1 для ASCII
7: 8, N, 2 для ASCII
8: 8, E, 1 для ASCII
9: 8, O, 1 для ASCII
10: 8, E, 2 для ASCII
11: 8, O, 2 для ASCII
12: 8, N, 1 для RTU
13: 8, N, 2 для RTU
14: 8, E, 1 для RTU
15: 8, O, 1 для RTU
16: 8, E, 2 для RTU
17: 8, O, 2 для RTU
Управление преобразователем от компьютера или от контроллера
Преобразователь частоты VFD-CH2000 может быть настроен для связи в Modbus сетях,
использующих один из следующих режимов: ASCII (Американский Стандартный Код для
Информационного Обмена) или RTU (Периферийное устройство). Пользователи могут
выбирать режим наряду с протоколом связи последовательного порта, используя параметр
09-04.
Режим ASCII: Каждый 8-битный блок данных
состоит из комбинации двух ASCII символов.
Например, один байт данных: 64 Hex, показан как «64» в ASCII, содержит «6» - (36 Hex) и
«4» - (34 Hex).
1. Описание кодов:
Коммуникационный протокол является шестнадцатеричным. В таблице приведено
соответствие Hex-символов и их ASCII-кодов. Например:
Символ ‘0’ ‘1’ ‘2’ ‘3’ ‘4’ ‘5’ ‘6’ ‘7’
ASCII код 30H 31H 32H 33H 34H 35H 36H 37H
Символ ‘8’ ‘9’ ‘A’ ‘B’ ‘C’ ‘D’ ‘E’ ‘F’
ASCII код 38H 39H 41H 42H 43H 44H 45H 46H

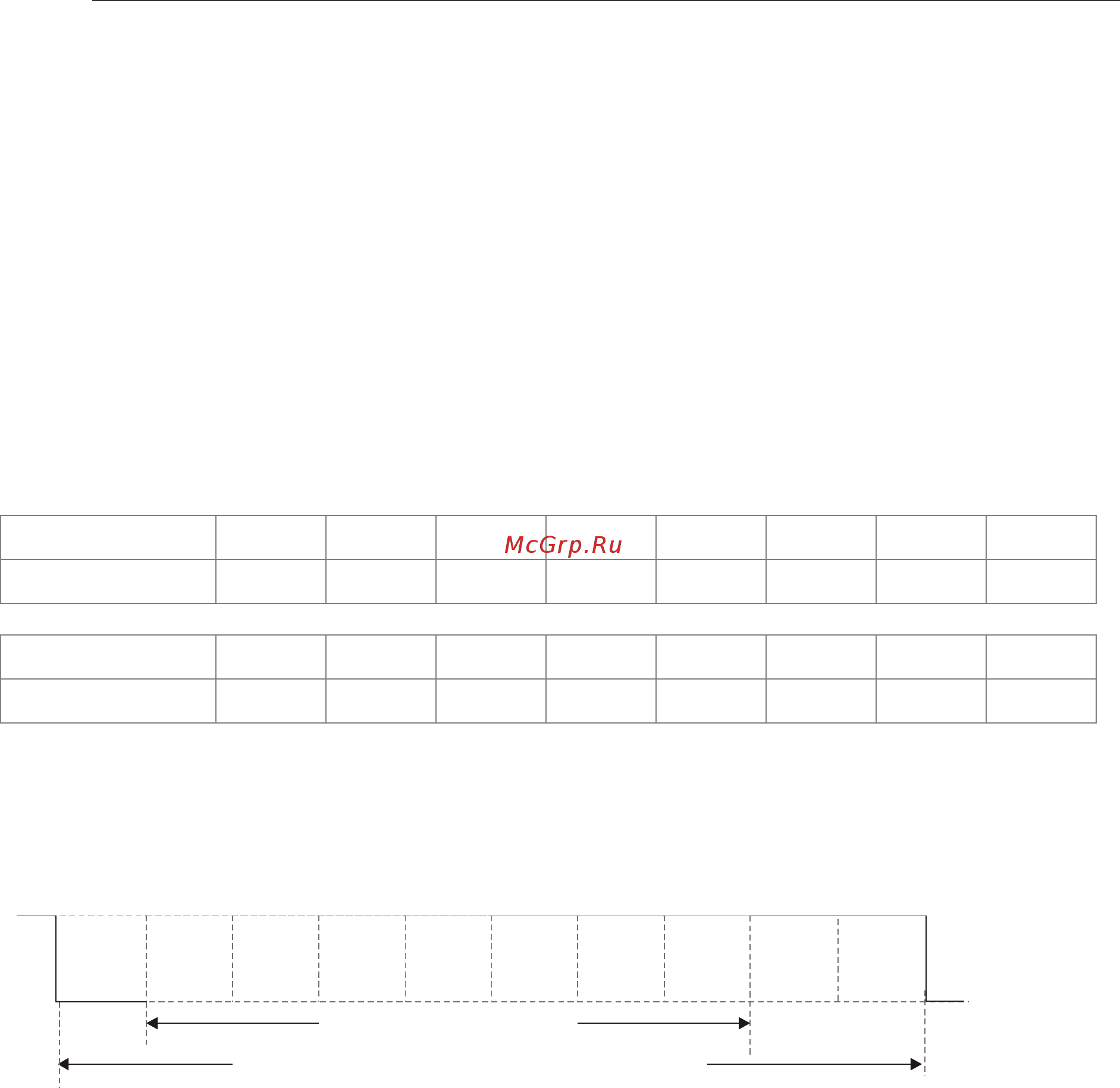

Формат данных
10-битный кадр передачи данных (для ASCII):
（7, N , 2）
Start
bit
01
2
3456
Stop
bit
7-data bits
10-bits character frame
Stop
bit
