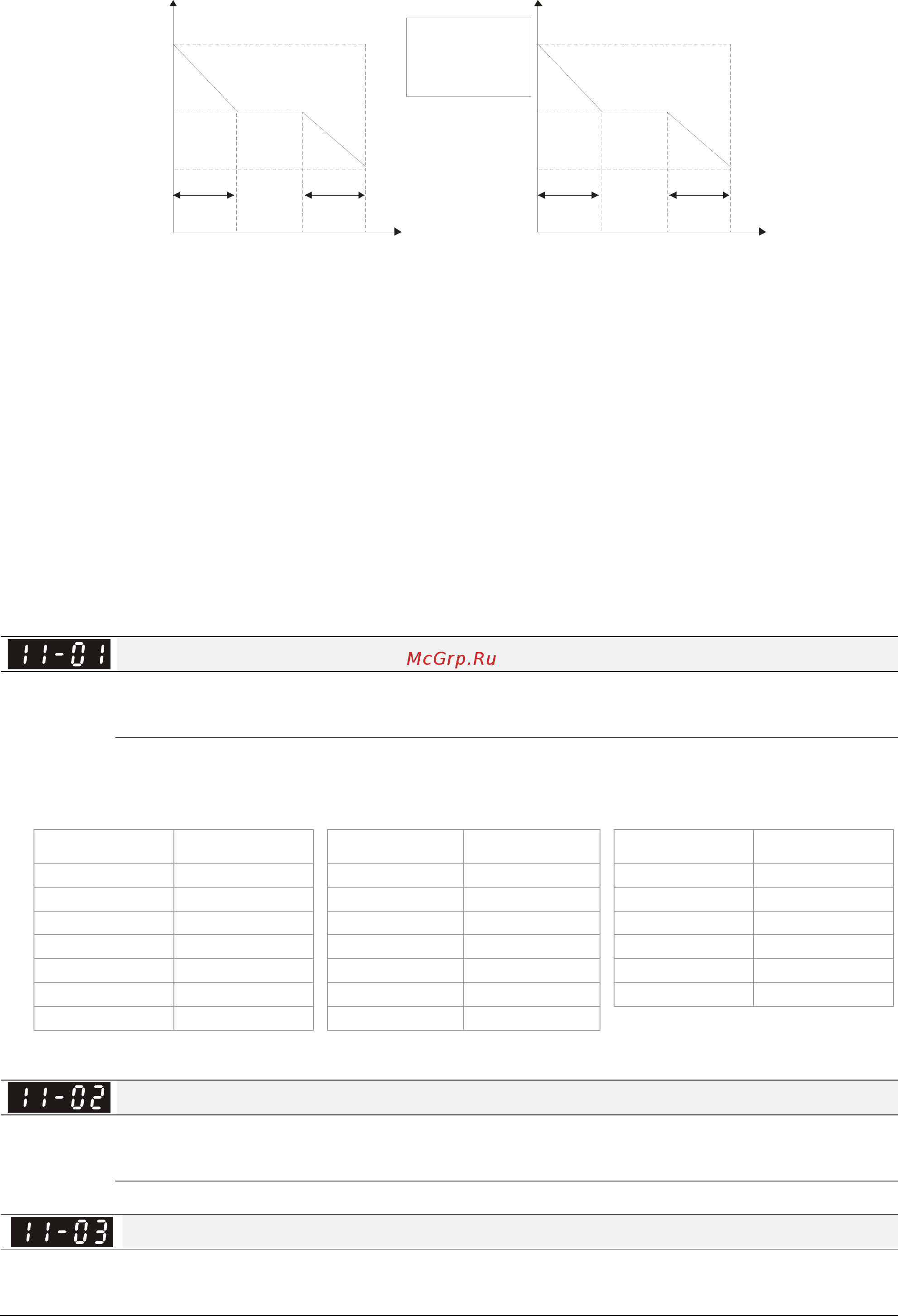

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-170
PI - ручная настройка
PI - автоматическая настройка
1. Pr. 11-01
2. Pr.11-00 bit 0=1=
Pr.11-03
для настройки
на нулевой
скорости
PI
Hz
11-10
11-11
11-08
11-09
11-06
11-07
0Hz
11-02
5Hz 5Hz
PI
Hz
11-05
11-04
0Hz
5Hz 5Hz
11-02
Бит 7=0: частота будет запомнена перед выключением ПЧ. После включения питания будет
выводиться запомненная частота.
Бит 7=1: частота не будет запоминаться перед выключением ПЧ. После включения питания
выводимая частота будет 0.00 Гц.
Бит 8=0: максимальная скорость при позиционировании "от точки - к точке" ограничивается
значением параметра 11-43.
Бит 8=1: максимальная скорость при позиционировании "от точки - к точке"
задается через
задание номера скорости (см. группу параметров 04 - пошаговое управление) с помощью
дискретных входов. Если выбранная скорость равна 0, то в качестве максимальной
скорости будет использован параметр 11-43.
Единицы инерции
Заводское значение: 400
Значения: 1~65535 (256=1 единица)
Чтобы получить инерцию системы из параметра 11-01, пользователь должен установить бит
1 параметра 11-00 =1 и выполнить продолжительное прямое/обратное вращение привода.
Инерция двигателя в 0.001кг-м^2:
Мощность Значение Мощность Значение Мощность Значение
0,75 кВт 2.3 15 кВт 95.3 75 кВт 1056.5
1,5 кВт 4.3 18,5 кВт 142.8 90 кВт 1275.3
2,2 кВт 8.3 22 кВт 176.5 110 кВт 1900.0
3,7 кВт 14.8 30 кВт 202.5 132 кВт 2150.0
5,5 кВт 26.0 37 кВт 355.5 160 кВт 2800.0
7,5 кВт 35.8 45 кВт 410.8 220 кВт 3550.0
11 кВт 74.3 50 кВт 494.8
Инерция двигателя задается в параметре 05-38, единицы измерения 0.001кг-м^2.
Частота переключения ASR1/ASR2
Заводское значение: 7.00
Значения: 5.00~600.00 Гц
ASR1 Полоса пропускания на низкой скорости
Заводское значение: 10
Значения: 1~40 Гц (асинхр. двигатель)/ 1~100 Гц (дв-ль с пост. магнитами)
