Глава 13 Коды предупреждений VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
13-2

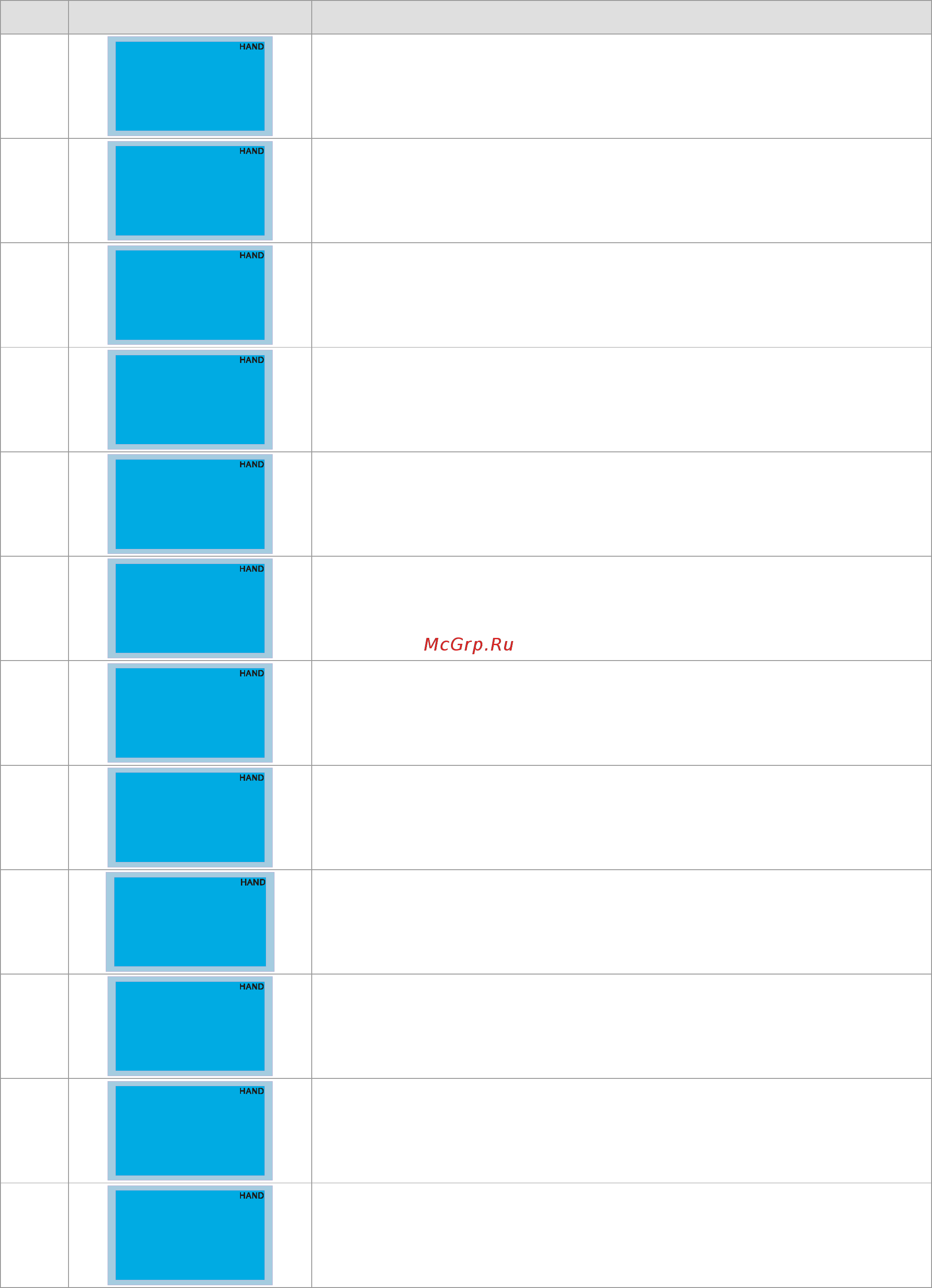

ID No. Экраны пульта Описание
10
oH2
Over heat 2 warn
Warning
Предупреждение об общем перегреве
11
PID
PID FBK Error
Warning
Ошибка обратной связи ПИД-регулятора
12
A
NL
Analog loss
Warning
Ошибка сигнала на входе ACI
Для значений параметра 03-19 = 1 и 2.
13
uC
Under Current
Warning
Низкий ток нагрузки
14
A
UE
Auto-tune error
Warning
Ошибка автоматической настройки двигателя
15
PGFB
PG FBK Warn
Warning
Ошибка обратной связи PG (энкодера)
16
PGL
PG Loss Warn
Warning
Потеря обратной связи PG (энкодера)
17
oSPD
Over Speed Warn
Warning
Предупреждение о превышении скорости
18
DAvE
Deviation Warn
Warning
Предупреждение о превышении отклонения скорости
19
PHL
Phase Loss
Warning
Обрыв фазы электропитания
20
ot1
Over Torque 1
Warning
Превышение момента 1
21
ot2
Over Torque 2
Warning
Превышение момента 2
