Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-7

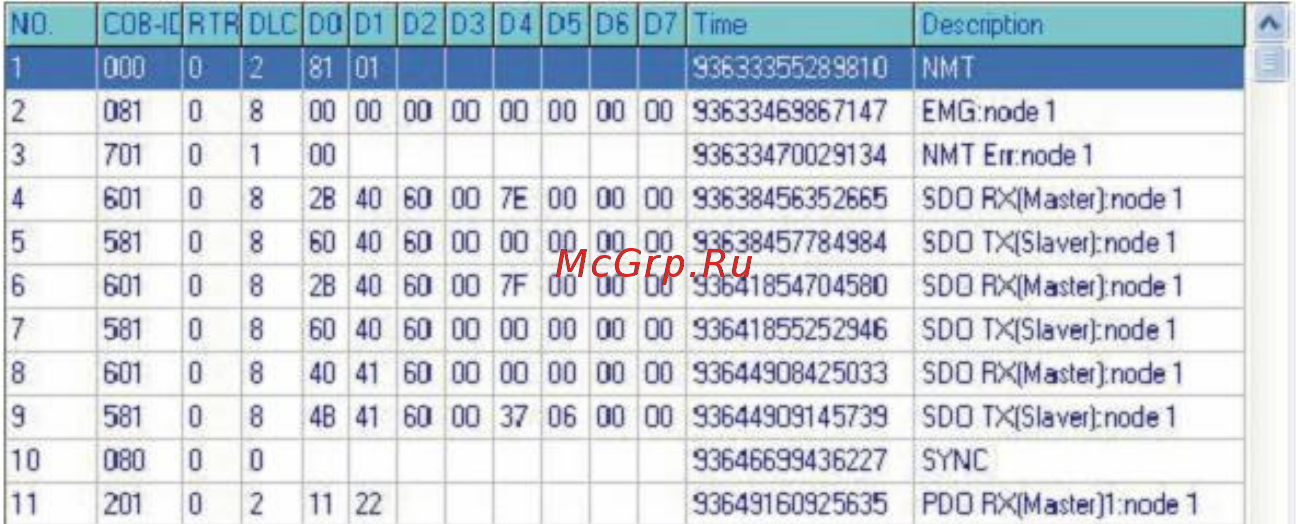

Master выслал ведомому устройству 1 сообщение менеджера сети (NM) для сброса ( RESET)
запроса.
Ведомое устройство 1 ответило, что ошибок нет.
Ведомое устройство 1 ответило сообщением начальной загрузки
Master передал индекс 6040 = 7EH в ведомое устройство 1
Ведомое устройство 1 подтвердило передачу
Master передал индекс 6040 = 7FH в ведомое устройство 1
Ведомое устройство 1 подтвердило передачу
Master передал данные для индекса 6041 в ведомое устройство 1
Ведомое устройство 1
ответило 0640H
Master послал SYNC
Master передал PD01=2211H в ведомое устройство 1
