Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-13

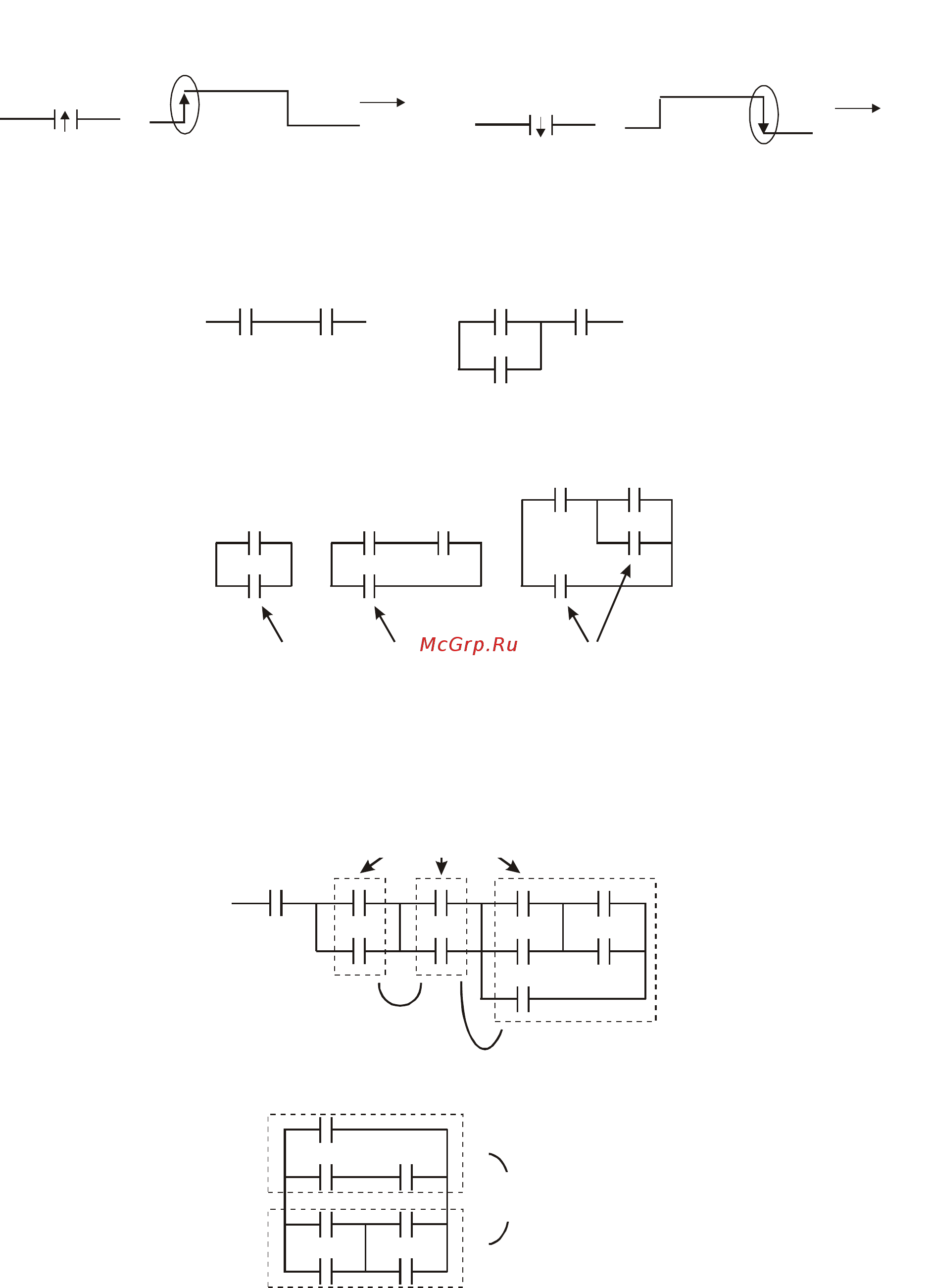

Символы входных сигналов с опросом по переднему фронту (при переходе сигнала с 0 на 1)
и с опросом по заднему фронту (при переходе сигнала с 1 на 0) поясняются ниже:
X0
OFF
ON
OFF
Time
Falling-edge
X0
OFF
ON
OFF
Time
Rising-edge
2. Команда AND (ANI): последовательное подключение операнда к другому операнду или
блоку.
AND command AND command
Команды ANDP и ANDF отличаются тем, что работают с фронтом сигнала.
3. Команда OR (ORI): параллельное подключение операнда к другому операнду или блоку.
OR command OR command OR command
Команды ORP и ORF отличаются тем, что работают с фронтом сигнала.
4. Команда ANB: последовательное подключение блока к операнду или к блоку.
ANB command
5. Команда ORB: параллельное подключение блока к операнду или к блоку.
ORB command
Передний фронт
Задний фронт
Время
Время
Команда AND Команда AND
Команда OR Команда OR Команда OR
Команда ANB
Команда ORB
