Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-23
сканирование
вместе с другими.
уставки, не зависимо
от цикла сканирования
Работа и назначение счетчиков:
Когда входной сигнал счетчика изменяет свое состояние с 0 на 1, текущее значение счетчика
C увеличится/уменьшится на единицу, и когда оно станет равным заданному значению
(уставке), рабочий контакт счетчика включится. Уставка задается десятичным числом или
регистром данных D.
16-битный счетчик C0~C79:
Диапазон заданных значений: К0 … К32 767 (При К0
так же как и при К1, рабочий контакт
будет замкнут после первого счета).
Общий счетчик будет обнулен при отключении питания ПЛК. Энергонезависимый счетчик
сохранит свое текущее значение при отключении питания.
Если используется команда MOV, WPLSoft для изменения заданной уставки счетчика и
будет записано значение больше, чем С0, при уже включенном контакте
С0, то контакт
С0 сохранит свое состояние и текущее значение С0 будет таким же как заданное.
Для задания уставки счетчика может использоваться десятичная константа K или регистр
данных D (кроме специальных регистров D1000 – D1044) для косвенной уставки.
Если для задания уставки используется десятичная константа К, то значения могут быть
только положительными, а
при использовании регистра D – положительными и
отрицательными. При счете вверх от значения 32 767 следующим значением будет
-32 768.

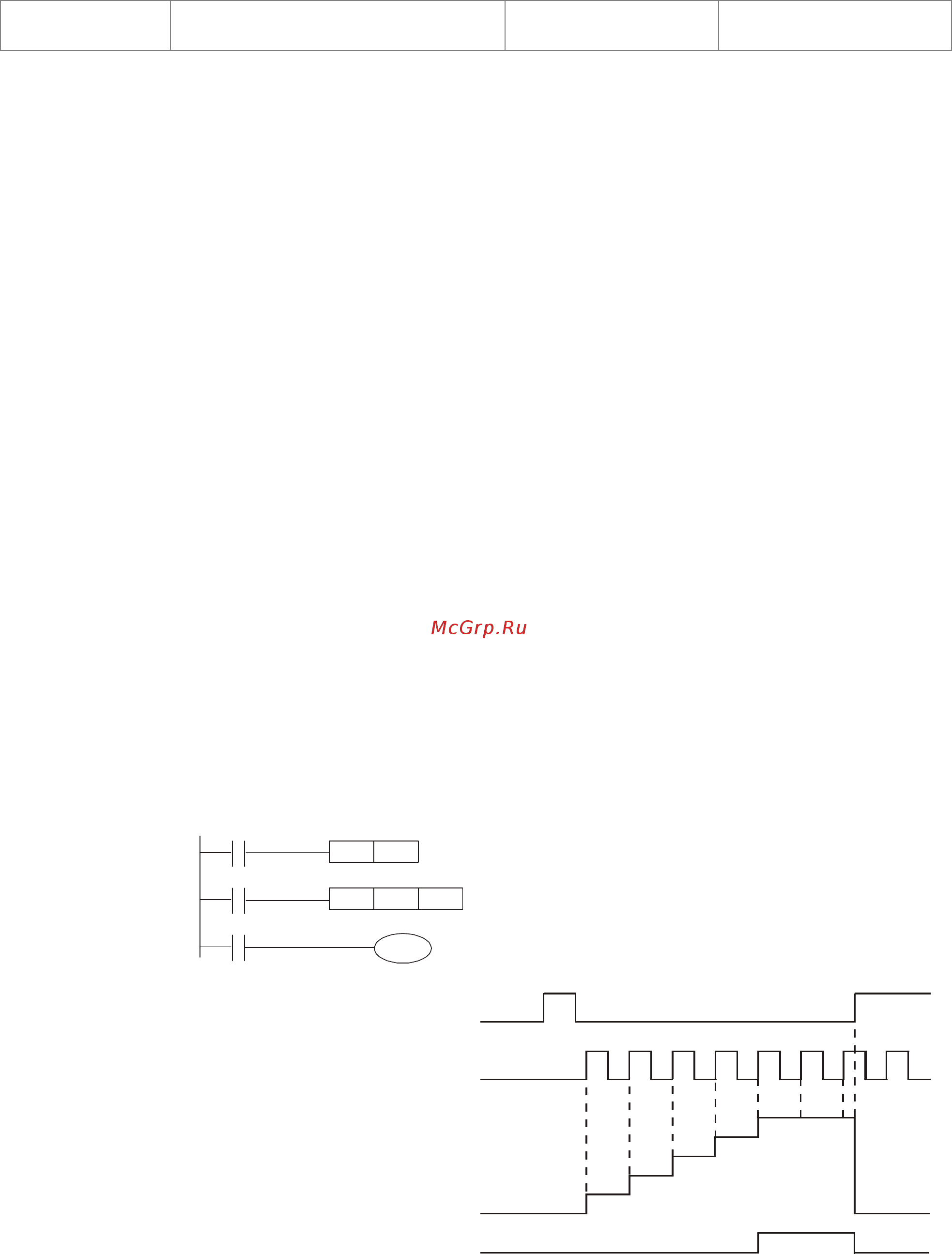

Пример:
LD X0
X0
Y0
CNT C0 K5
X1
RST
C0
C0
RST C0
LD X1
CNT C0 K5
LD C0
OUT Y0
1. Когда Х0 = 1, происходит сброс
счетчика: текущее значение регистра
С0 = 0, контакт С0 разомкнут.
2. При изменении Х1 с 0 на 1, текущее
значение регистра С0 будет
увеличиваться на 1.
3. Когда С0 = 5, контакты С0 и Y0
замкнутся и последующие импульсы
контакта Х1 перестанут
восприниматься.
X0
X1
0
1
2
3
4
5
0
Contacts Y0, C0
C0
present
value
settings
текущее
значение
Контакты
Уставка
