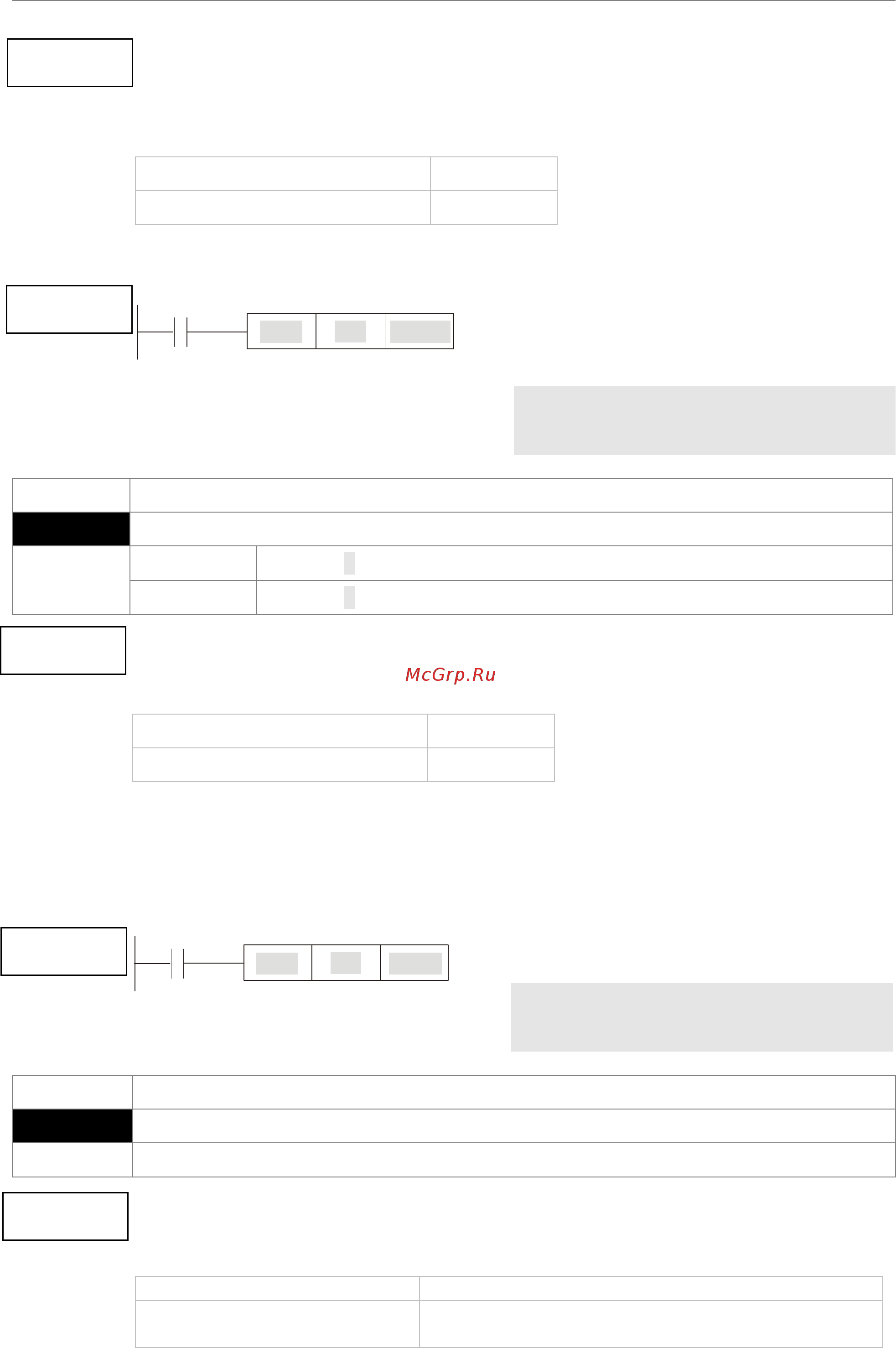

Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-46
При выполнении команды TMR включается специальная катушка, и таймер
начинает считать. При достижении заданного значения времени, контакт
таймера сработает так, как указано ниже:
Нормально-открытый контакт Замыкается
Нормально-закрытый контакт Размыкается
Релейно-контактная схема
X0
T5
TMR
K1000
Код команды Функция
LD X0
Загрузка
нормально-открытого
контакта X0
TMR
T5
K1000
Установка заданного
значения таймера T5
= K1000.
Мнемоника Функция
CNT
16-битный счетчик
Операнд
C-K
C0~C79, K0~K32,767
C-D C0~C79, D0~D399
При выполнении команды CNT катушка счетчика включается, и значение
счетчика увеличивается на 1. При достижении заданного значения контакт
счетчика сработает так, как указано ниже:
Нормально-открытый контакт Замыкается
Нормально-закрытый контакт Размыкается
После достижения заданного значения входные импульсы не влияют на текущее
значение и на состояние контакта. Для сброса счетчика используется команда
RST.
Релейно-контактная схема
X0
C2
CNT K100
Код команды Функция
LD X0
Загрузка
нормально-открытого
контакта X0
CNT C2 K100
Установка заданного
значения счетчика C2
= K100.
Мнемоника Функция
MC/MCR
Начало/конец исключаемого участка программы
Операнд
N0~N7
1. MC обозначает начало исключаемого участка. Если команда MC выполнена,
то выполнение команд между MC и MCR не прерывается. Если команда MC не
выполнена, то действие команд между MC и MCR будет следующим:
Команда Описание
Таймер
Текущее значение = 0. Катушка и контакт
отключены.
Описание
Пример
Описание
Пример
Описание
