Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-49

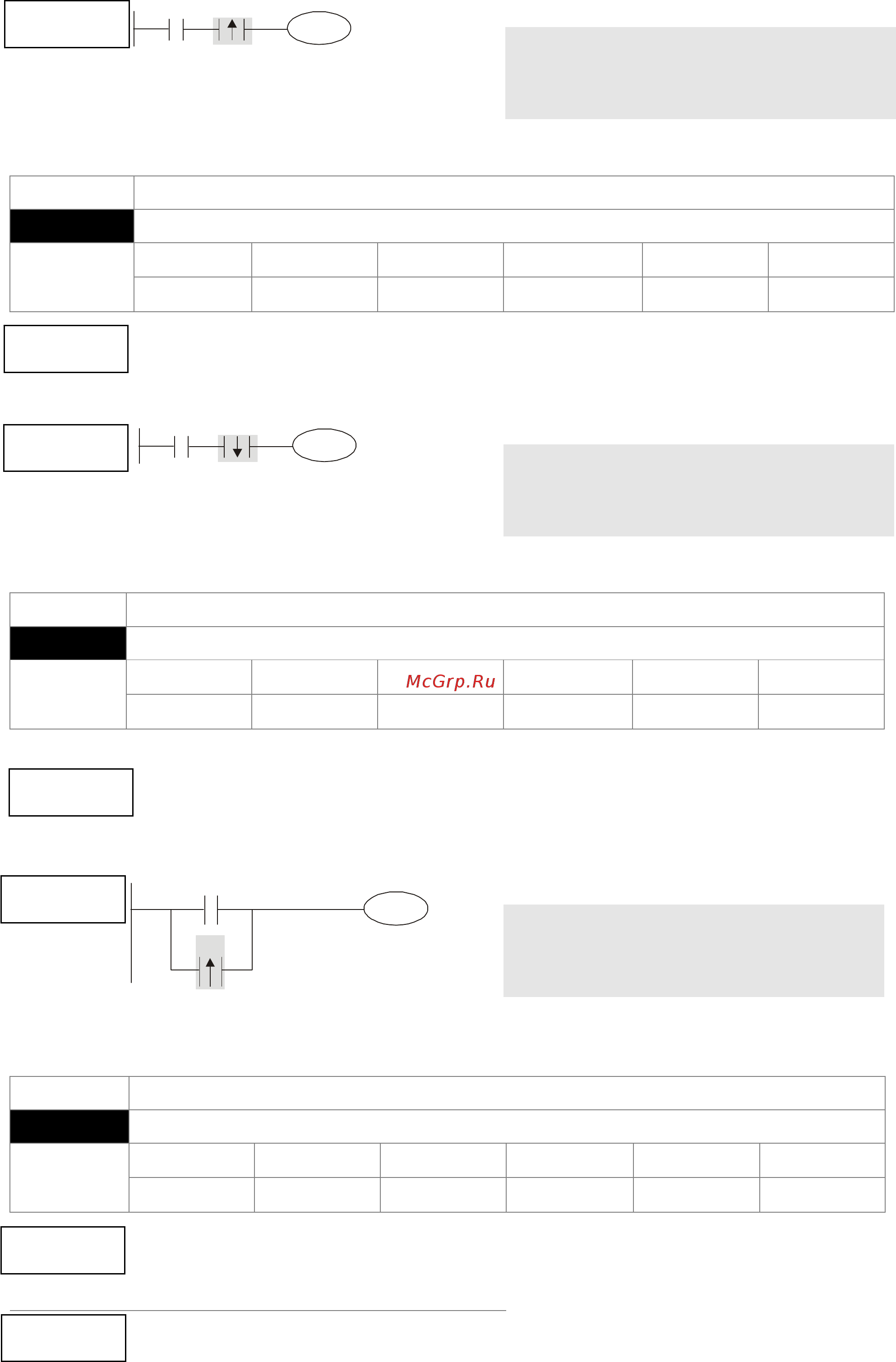

Релейно-контактная схема
X1
Y1
X0
Код команды Функция
LD X0
Загрузка контакта X0
ANDP
X1
Последовательное
подключение X1 с
опросом по
переднему фронту
OUT Y1 Установка Y1
Мнемоника Функция
ANDF
Логическое “И” с опросом по заднему фронту
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
Команда ANDF используется для последовательного подключения импульсного
контакта с опросом по заднему фронту.
Релейно-контактная схема
X1
Y1
X0
Код команды Функция
LD X0
Загрузка контакта X0
ANDF
X1
Последовательное
подключение X1 с
опросом по заднему
фронту
OUT Y1 Установка Y1
Мнемоника Функция
ORP
Логическое “ИЛИ” с опросом по переднему фронту
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
Команда ORP используется для параллельного подключения импульсного
контакта с опросом по переднему фронту.
Релейно-контактная схема
X0
X1
Y1
Код команды Функция
LD X0
Загрузка контакта X0
ORP
X1
Параллельное
подключение X1 с
опросом по
переднему фронту
OUT Y1
Установка Y1
Мнемоника Функция
ORF
Логическое “ИЛИ” с опросом по заднему фронту
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
Команда ORP используется для параллельного подключения импульсного
контакта с опросом по заднему фронту.
Релейно-контактная схема
Код команды Функция
Описание
Описание
Пример
Описание
Пример
Пример
Пример
