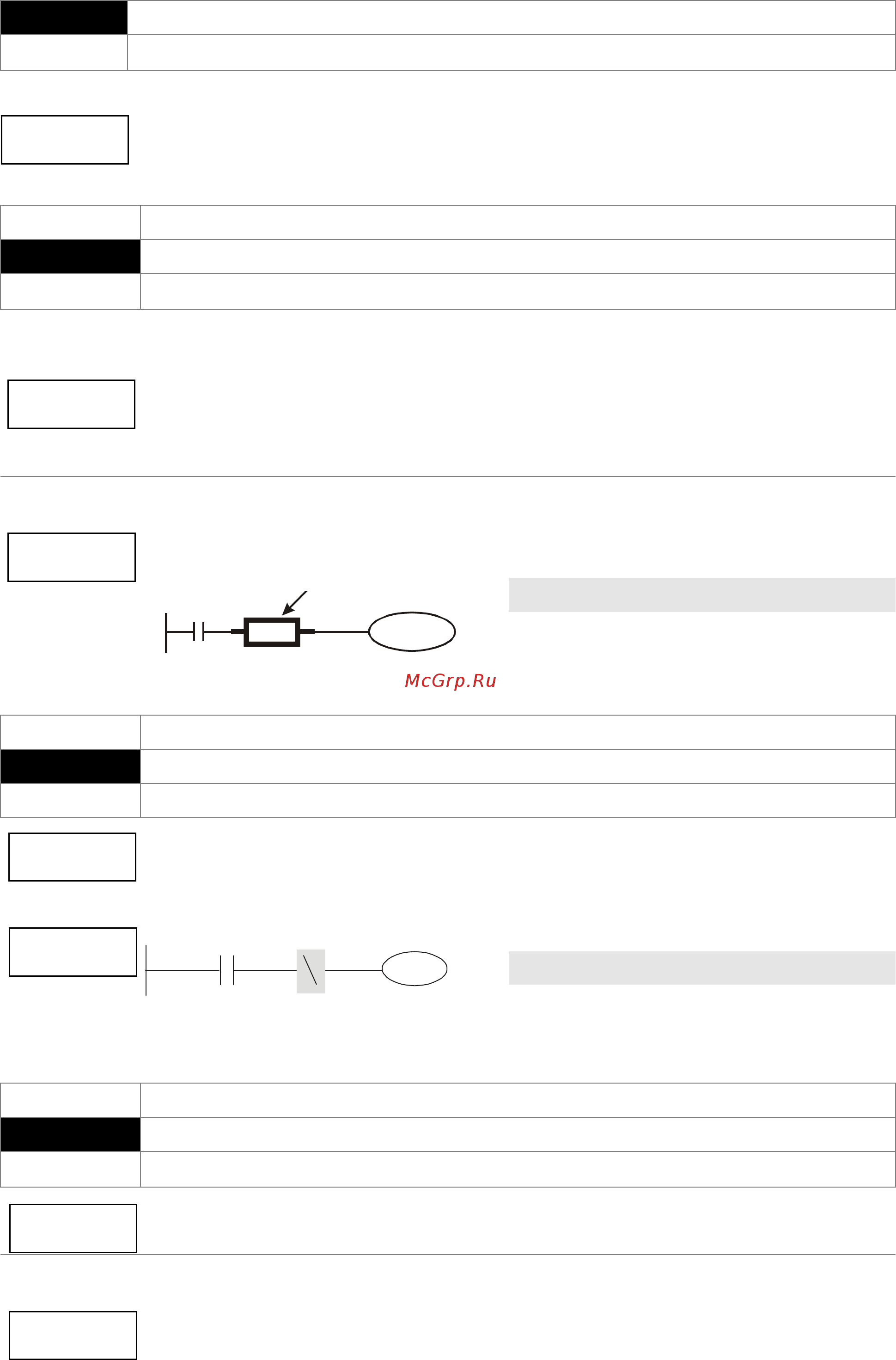

Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-51
END
Конец программы
Операнд
Нет
Программа контроллера должна заканчиваться командой END. ПЛК
сканирует программу с шага “0” до команды END, а затем снова
возвращается к шагу “0”.
Мнемоника Функция
NOP
Пустая операция
Операнд
Нет
Команда NOP не осуществляет никаких действий. В результате выполнения
все логические состояния сохраняются. Команда NOP используется, если
необходимо удалить какую-либо команду, не изменяя длину программы.
Релейно-контактная схема
X0
Y1
NOP
NOP command will be simplified and not
displayed when the ladder diagram is
displayed.
Код команды Функция
LD X0
Загрузка НЗ контакта
X0
NOP
Нет операции
OUT Y1 Установка Y1
Мнемоника Функция
INV
Инверсия
Операнд
None
Команда INV инвертирует результат предыдущих операций.
Релейно-контактная схема
X0
Y1
Код команды Функция
LD X0 Загрузка контакта X0
INV
Инверсия результата
OUT Y1 Установка Y1
Мнемоника Функция
P
Указатель точки перехода
Операнд
P0~P255
Команда P используется для указания точки перехода командам API 00 CJ и
API 01 CALL. Номер точки в программе не должен повторяться.
Релейно-контактная схема
Код команды Функция
LD X0 Загрузка контакта X0
CJ P10
Переход к точке P10
:
Описание
Описание
Пример
В релейно-контактных схемах команда
NOP не отоб
р
ажается
Описание
Пример
Описание
Пример
