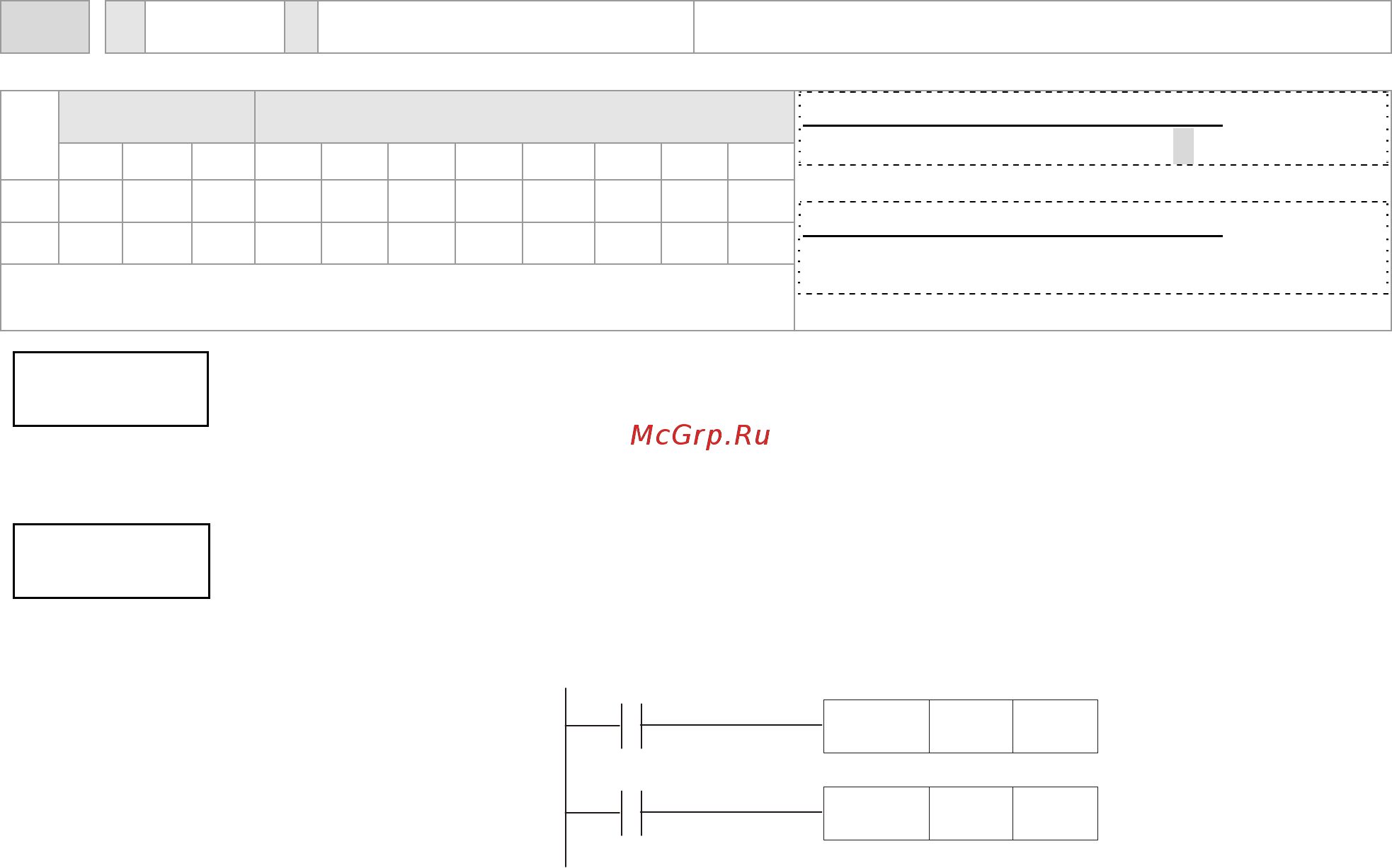

Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-60
12
D P
Биты Слова
16-битная команда (5 шагов)
MOV
MOVP
32-битная команда (9 шагов)
－ － － －
Флаги: Нет
X Y M K H KnX KnY KnM T C D
S
＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊
D
＊ ＊ ＊ ＊ ＊
Примечания: Нет
1. S: Источник данных D: Приемник данных
2. При выполнении команды содержимое из S будет передано в D.
Если команда не выполнена, то содержимое D не изменяется.
1. Если X0 = Off, содержимое D10 не изменится. Если X0 = On,
значение K10 будет передано в регистр данных D10.
2. Если X1 = Off, содержимое D10 не изменится. Если X1 = On,
текущее значение T0 будет передано в регистр данных D10.
X0
K10MOV D0
X1
T0MOV D10
Описание
Пример
