Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-69
3. S1: Множитель S2: Множитель D: Произведение
4. Команда производит умножение S1 на S2 в двоичном формате и
сохраняет результат в D. Обратите внимание на знаковый бит данных
S1, S2 и D при использовании 16 и 32-битных команд.

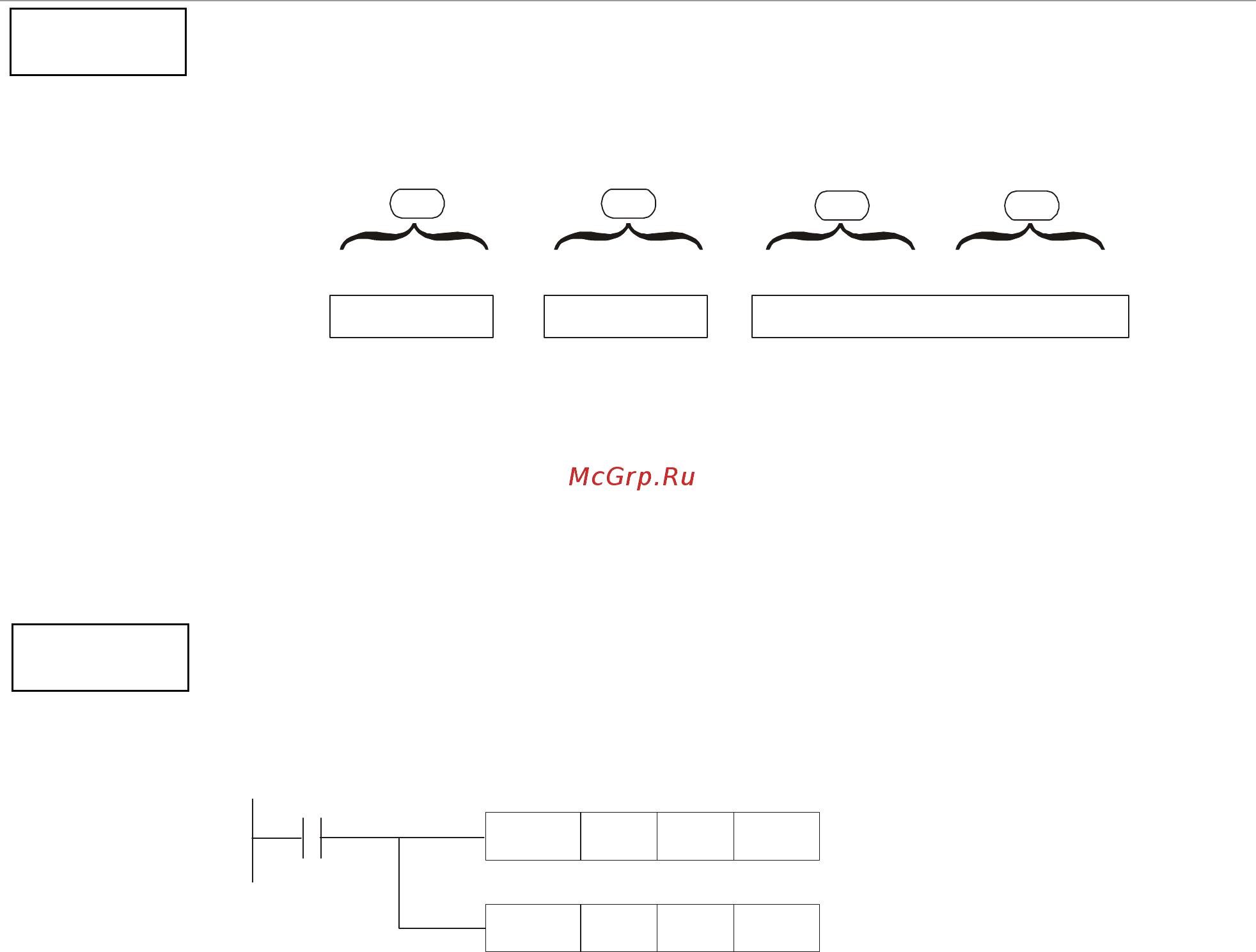

16-битная команда:
S1
D
b15..........b0
X
b15..........b0
S2
=
b31..........b16b15..............b0
D+1
b15 is a symbol bit b15 is a symbol bit
b31 is a symbol bit (b15 of D+1)
Symbol bit = 0 refers to a positive value.
Symbol bit = 1 refers to a negative value.
Если D – битовый операнд и его размер K1 ~ K4 для 16-битной операции, то
результат займет 2 группы 16-битных данных.
16-бит из D0 умножаются на 16-бит из D10, получается 32-битный результат.
Старшие 16 бит сохраняются в D21, младшие 16 бит сохраняются в D20.
Старший бит обозначает знак результата.
X0
D0 D10
D20
MUL
D0 D10
K8M0
MUL
Описание
Знаковый бит=0 – положительное значение
Знаковый бит=1 – отрицательное значение
Пример
