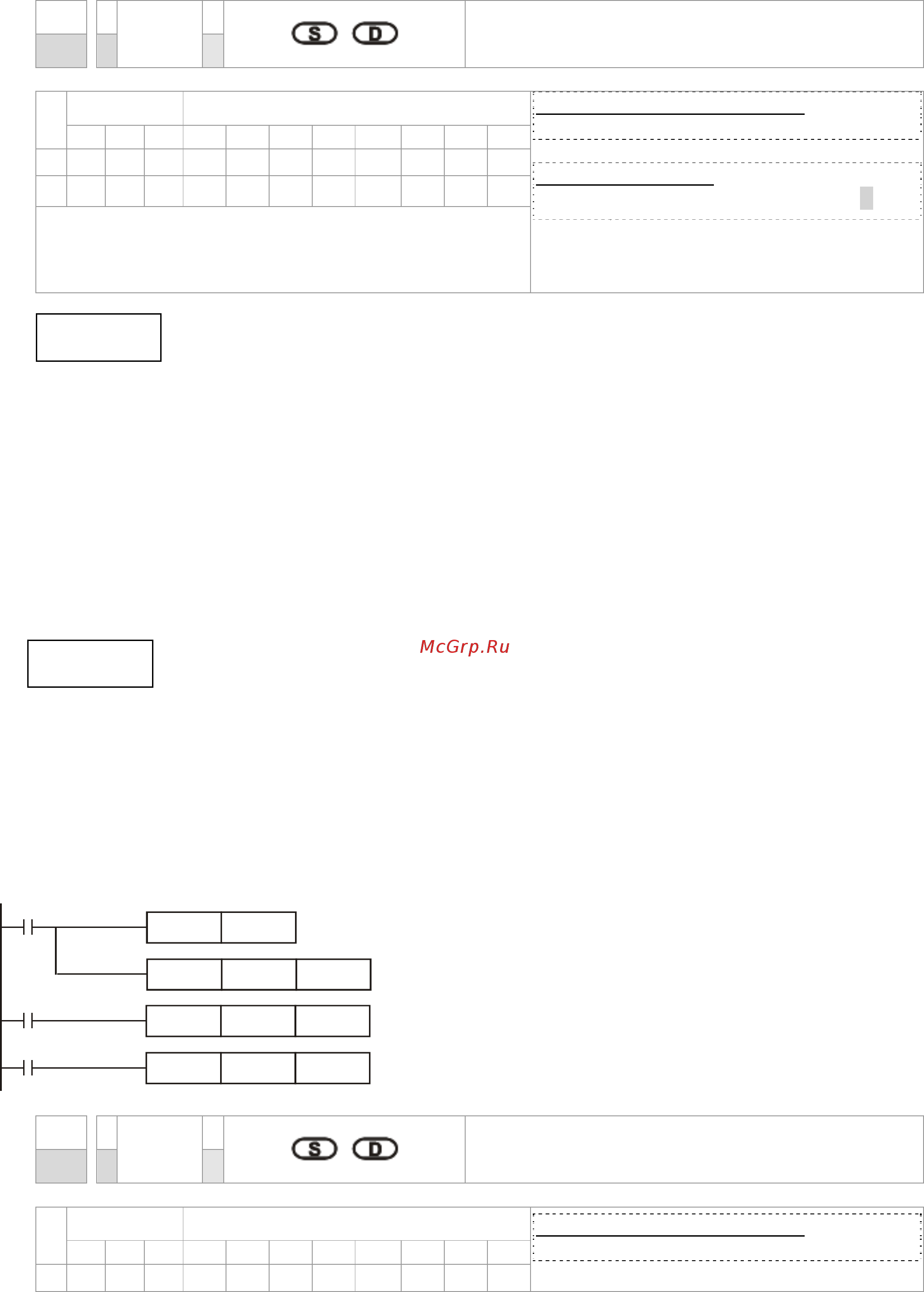

Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-85
API
EXP
Вычисление экспоненты в формате с
плавающей запятой
124
D P
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
32-битная команда
DEXP
DEXPР
Флаги: нет
X Y M K H KnX KnY KnM T C D
S
＊ ＊
＊
D
＊ ＊
*
Примечания:
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S: Экспонента D: Результат
Основание e = 2.71828 и экспонента имеет значение S.
EXP
[ S +1, S ] = [ D +1, D ]
Операнд S может иметь положительное или отрицательное значение. Регистр D - в
32-битном формате. Значение S перед выполнением команды должно быть преобразовано
в двоичное с плавающей запятой.
Содержимое D: e
S
, e =2.71828 и S является значением экспоненты.
1. Когда M0 включен, число в (D1, D0) преобразуется в двоичное с плавающей запятой и
сохраняется в (D11, D10).
2. Когда M1 включен, находится экспонента числа в (D11, D10). Результат записывается в (D21,
D20) в двоичном формате с плавающей запятой.
3. Когда M2 включен, двоичное число в (D21, D20) преобразуется в десятичное с плавающей
запятой и сохраняется
в (D31, D30). (D31 указывает степень 10 для D30).
M0
RST M1081
M1
DEXP D10 D20
M2
DEBCD D20 D30
DFLT D0 D10
API
LN
Вычисление натурального логарифма числа с
плавающей запятой
125
D P
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
X Y M K H KnX KnY KnM T C D
S
＊ ＊
＊
Описание
Пример
