Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-88

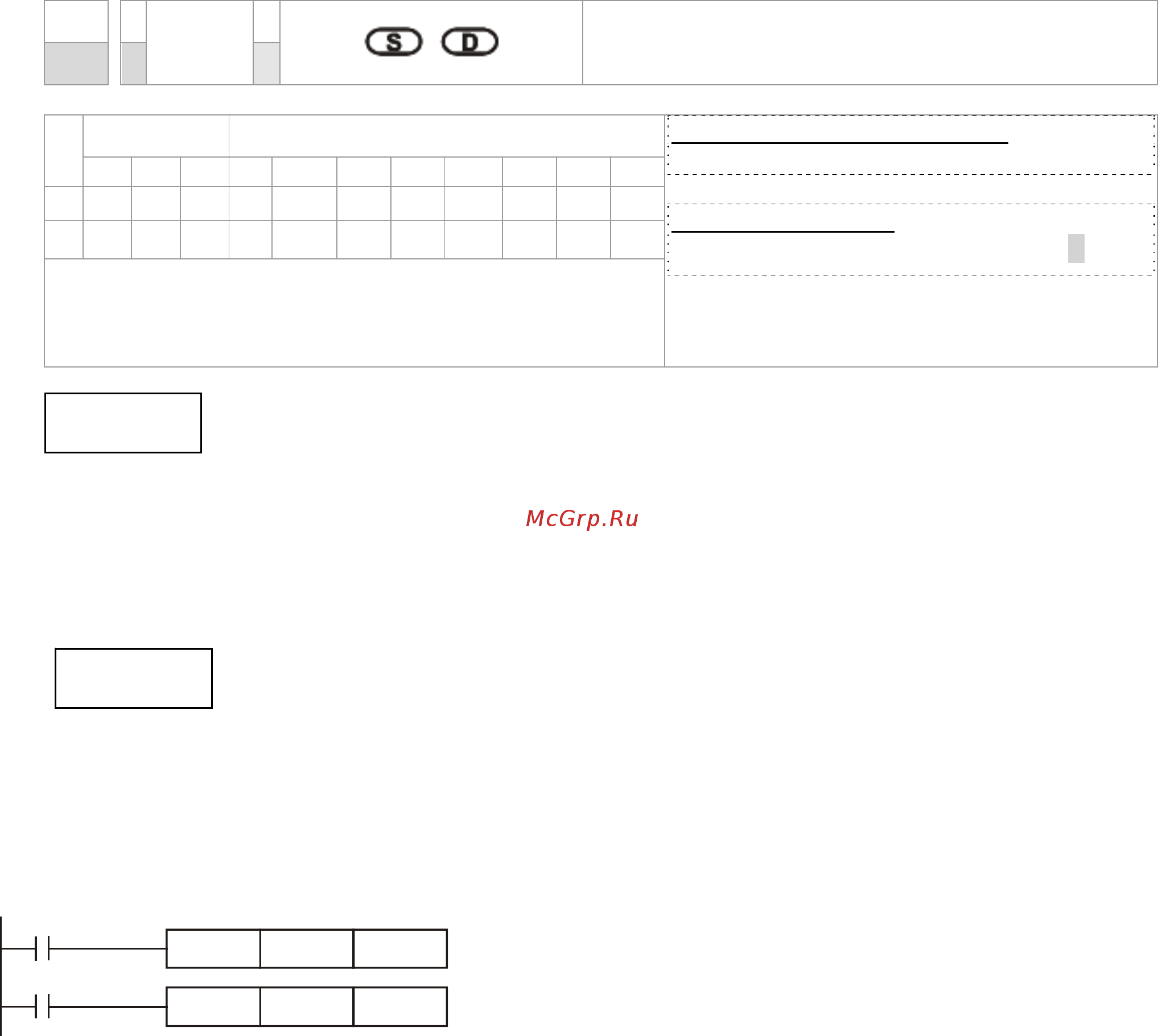

API
INT
Преобразование числа с плавающей запятой в
целое
129
D P
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
32-битная команда
DINT
DINTР
Флаги: нет
X Y M K H KnX KnY KnM T C D
S
＊
D *
Примечания:
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S: Источник данных D: Результат операции
Двоичное с плавающей запятой значение из S преобразуется в двоичное целое и результат
сохраняется в D. Десятичные знаки в результате операции отбрасываются.
Эта команда противоположна команде API 49 (FLT).
1. Когда X0 включен, двоичные значения с плавющей запятой из (D1, D0) преобразуются в двоичные
целые и сохраняются в D10. Десятичные отбрасываются.
2. Когда X1 включен, двоичные значения с плавющей запятой из (D21, D20) преобразуются в двоичные
целые и сохраняются в (D31, D30). Десятичные результата отбрасываются.
INT
X0
D0 D10
DINT
X1
D20 D30
Описание
Пример
