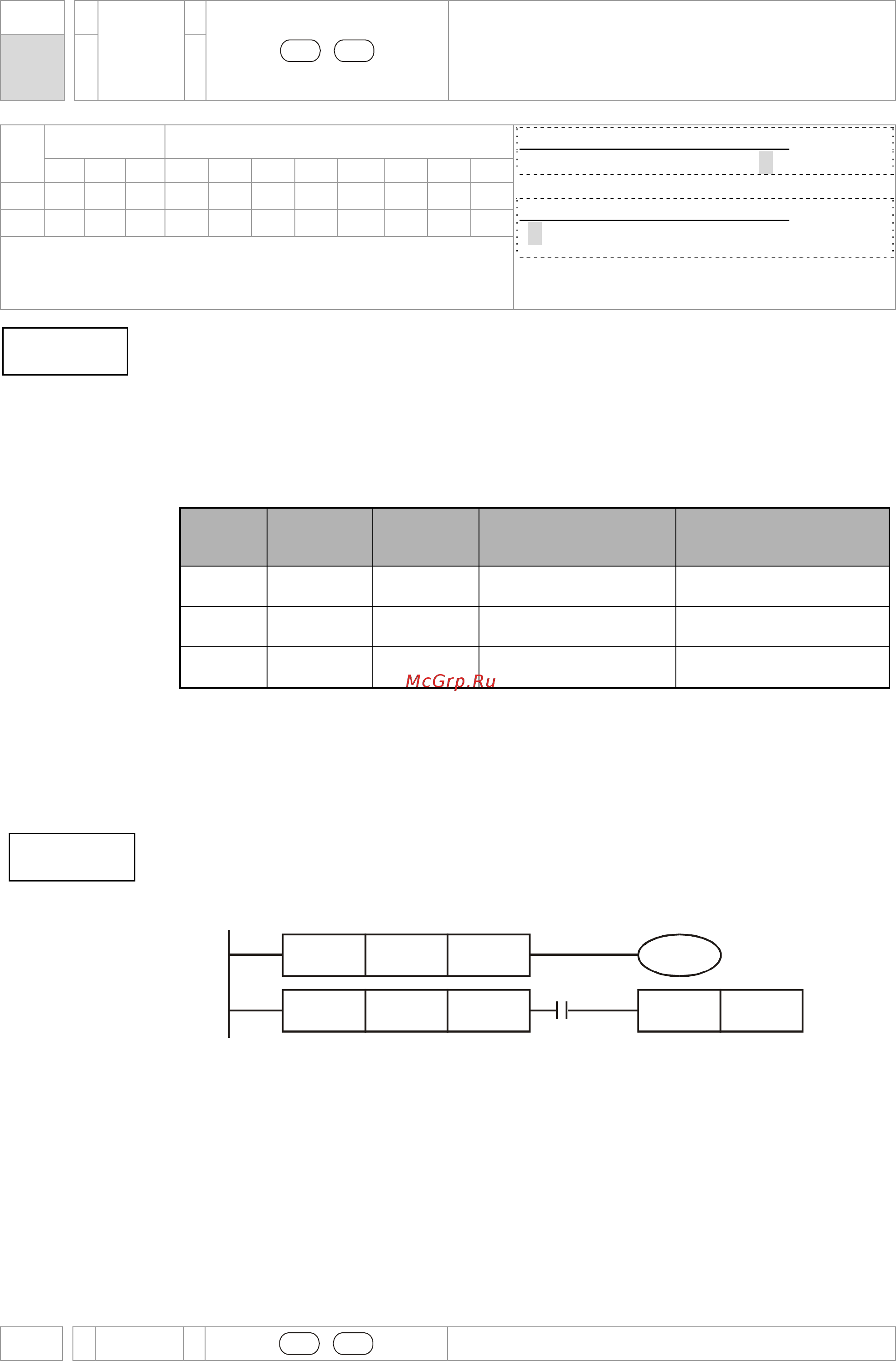

Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-104
API
LD#
S1 S2
Контактная логическая операция LD#
215~
217
D
Биты Слова
16-битная команда (5 шагов)
LD#
ZRSTP
32-битная команда (9 шагов)
DLD#
－ － －
Флаги: Нет
X Y M K H KnX KnY KnM T C D
S1
＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊
S2
＊ ＊ ＊ ＊ ＊ ＊ ＊ ＊
Примечания: ＃: &, |, ^
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
1. S
1
: Источник данных 1 S
2
: Источник данных 2
2. Команда сравнивает содержимое S
1
и S
2
. Если результат не равен “0”,
выполнение команды продолжается. Если результат равен “0”,
выполнение команды прерывается.
3. Команда LD# (#: &, |, ^) используется для прямого подключение к шине
питания.
API No.
16-битная
команда
32-битная
команда
Условие
непрерывности
Условие остановки
выполнения
215 LD&
DLD&
S
1
&
S
2
0
S
1
&
S
2
0
216 LD|
DLD|
S
1
|
S
2
0
S
1
|
S
2
0
217 LD^
DLD^
S
1
^
S
2
0
S
1
^
S
2
0
4. &: Логическая операция “И”
5. |: Логическая операция “ИЛИ”
6. ^: Логическая операция “Исключающее ИЛИ”
1. Если результат логической операции И для C1 и C10 ≠ 0, Y10 = On.
2. Если результат логической операции ИЛИ для D200 и D300 ≠ 0 и X1 =
On, Y11 = On.
LD
C0 C10
LD
D200 D300
SET
X1
&
I
Y11
Y10
API
AND#
S1 S2
Контактная логическая операция AND#
Описание
Пример
