Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-152
Шаг 5：Действия:

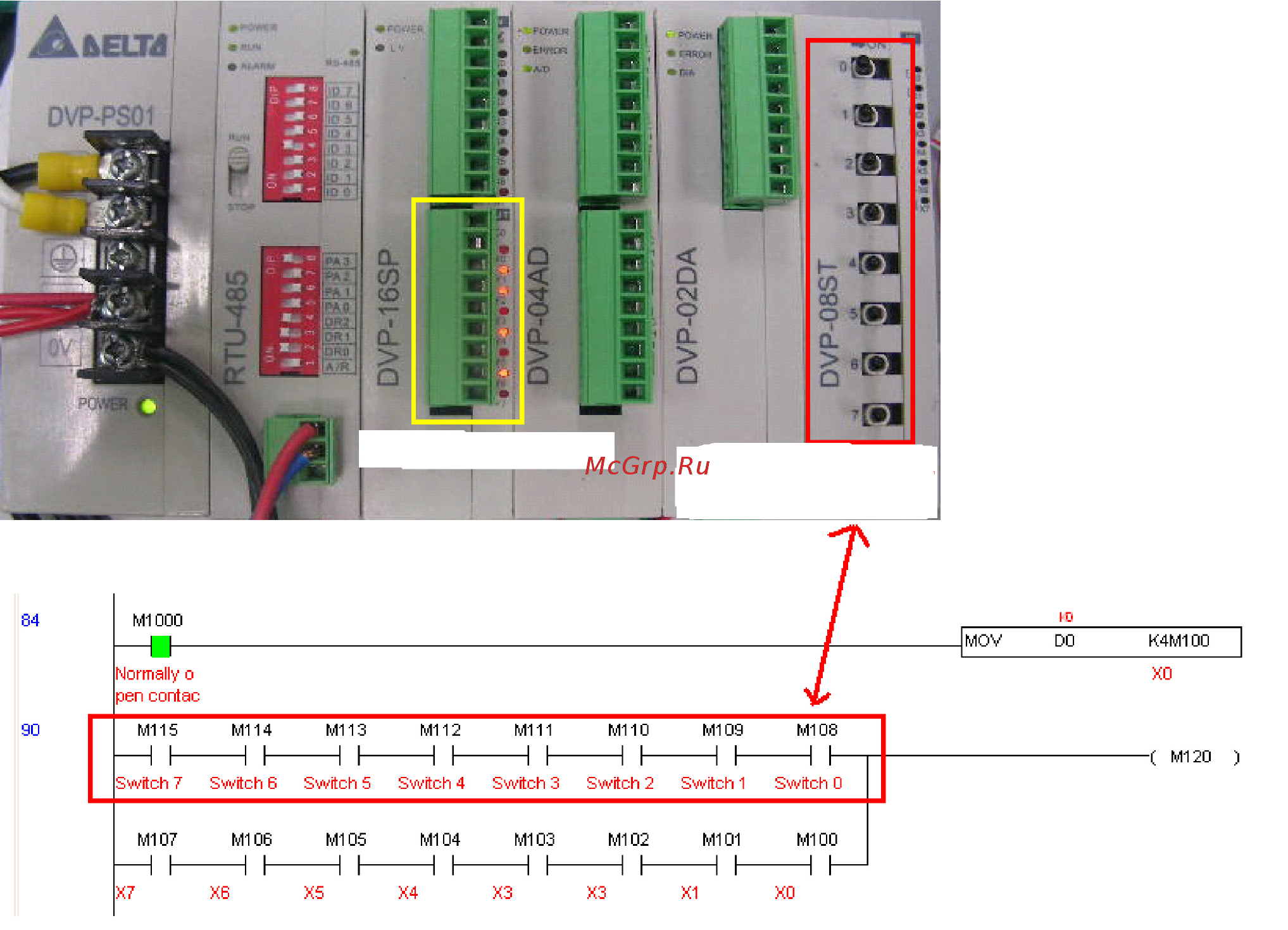

Тестирование входов/выходов: Переключая тумблеры, наблюдаем реакцию программы
(изменение состояния M115 ~ M108 )Кроме того наблюдаем реакцию выходов (каждую
секунду - следующий) на двоичном дисплее.
Тестирование аналоговых входов/выходов: D200 и D201 достигают двукратного значения
D300 и продолжаютувеличиваться; D202 и D203 достигают двукратного значения D301 и
продолжают уменьшаться.
This light signal increase
by 1number per second.
WPL will be modified
when pressing this Switch
