Глава 12 Описание параметровСерия CH2000
12-71
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
При задании аналоговым сигналом значения компенсации момента, диапазону
аналогового сигнала 0~±10В/4~20мA соответствует диапазон выходного момента от 0 до
номинального момента.

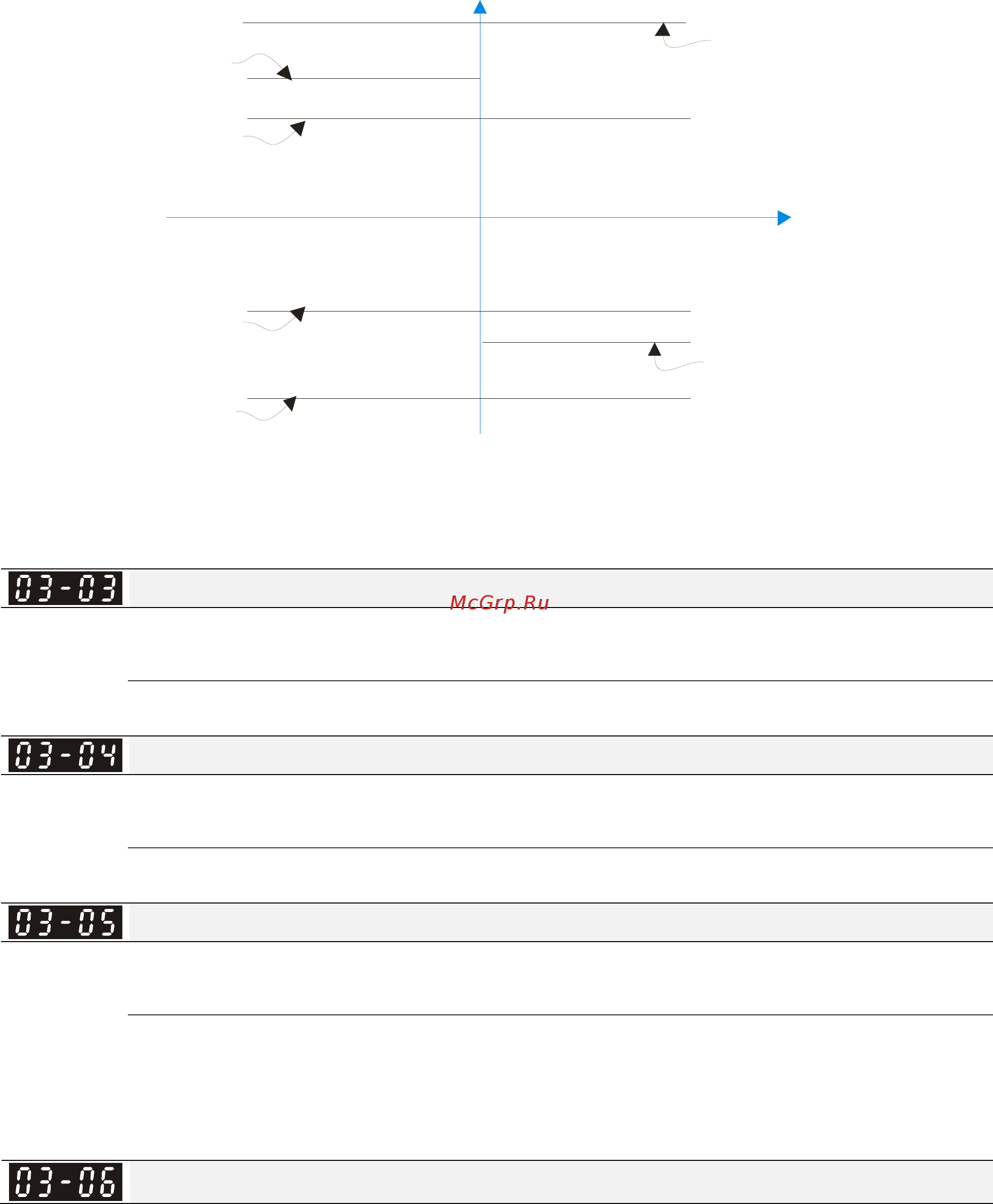

Положительный момент
Назад
03-00~02=7
Ограничение
положительного
момента
03-00~02=8
Ограничение отрицательного
момента
03-00~02=9
Ограничение
регенеративного
момента
03-00~02=10
Ограничение положительного/
отрицательного момента
Отрицательный момент
Вперед
03-00~02=10
Ограничение положительного/
отрицательного момента
03-00~02=9
Ограничение
регенеративного
момента
Если параметры 03-00~03-02 имеют одинаковые значения, значение AVI является
приоритетным.
Смещение входа (AVI)
Заводское значение: 0
Значения: -100.0~100.0%
Параметр используется для подстройки входного сигнала по напряжению AVI в нуле.
Смещение входа (ACI)
Заводское значение: 0
Значения: -100.0~100.0%
Параметр используется для подстройки входного сигнала по напряжению AСI в нуле.
Смещение входа (AUI)
Заводское значение: 0
Значения: -100.0~100.0%
Параметр используется для подстройки входного сигнала по напряжению AUI в нуле.
Параметры 03-03…03-05 определяют соответствие между входным аналоговым сигналом
(напряжение/ток) и заданной частотой: 0…10В (4…20мA) соответствует 0…60Гц.
Зарезервировано
