Глава 12 Описание параметровСерия CH2000
12-72
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru

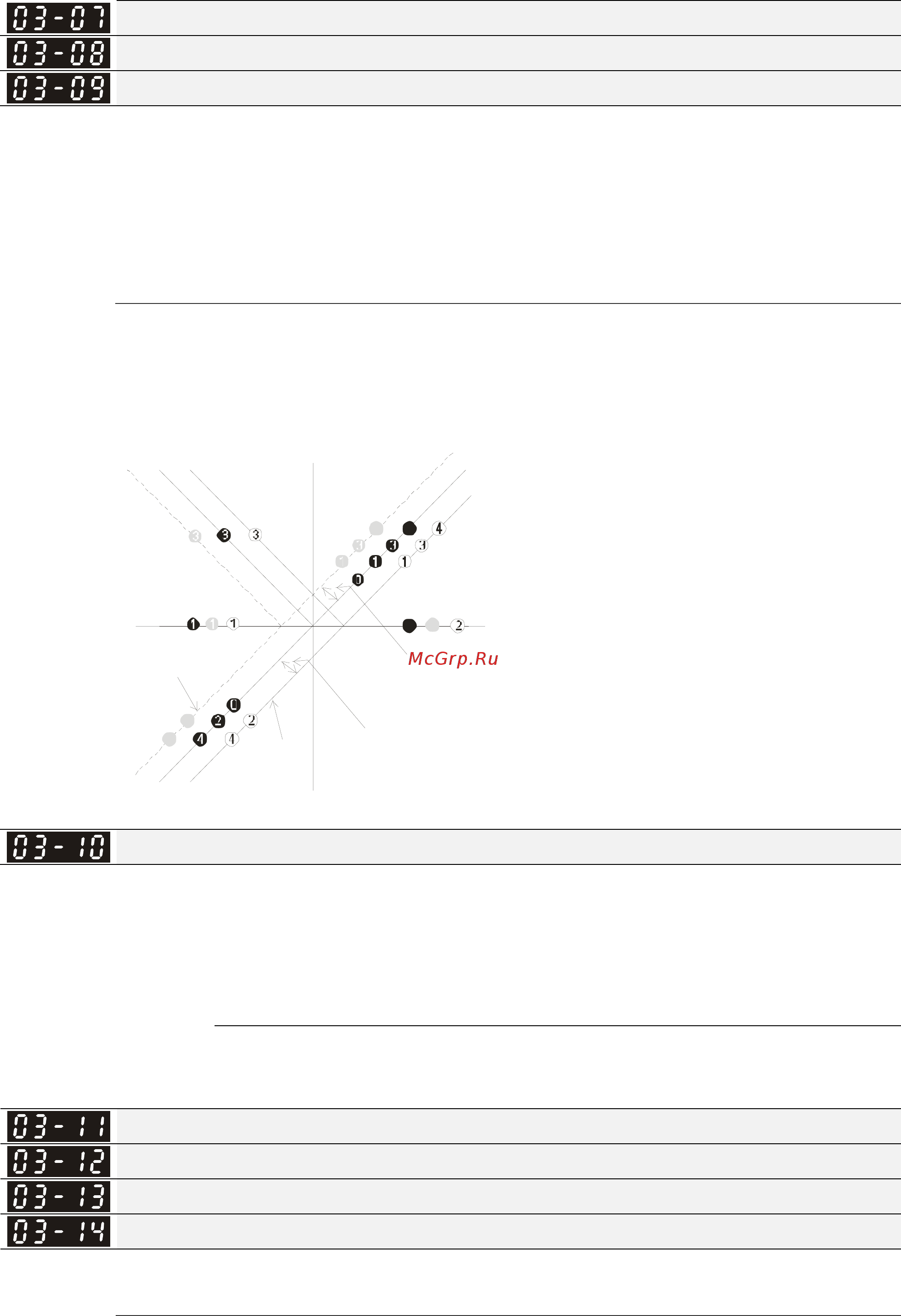

Режим положительного/отрицательного смещения (AVI)
Режим положительного/отрицательного смещения (ACI)
Режим положительного/отрицательного смещения (AUI)
Заводское значение: 0
Значения:0: Нет смещения
1: Ниже, чем смещение = смещение
2: Выше, чем смещение = смещение
3: Абсолютное значение смещения относительно центра
4: Точка смещения принимается за центр
Для обеспечения помехоустойчивости рекомендуется устанавливать отрицательное
смещение. Для надежной работы не устанавливайте значение менее 1 В.
10V51234-1-2-3-4-5-10V 6 7 8 9
03-00
...
03-02
-6-7-8-9
0
1
2
3
44
2
2
4
2
03-11~03-14 усиление положит.
4
Нет смещения
Ниже, чем смещение смещение =
Выше, чем смещение смещение =
Абсолютное смещение относит.
центра
Точка смещения принимается за
центр
Величина смещения
Величина смещения
Полож. смещение
Отриц. смещение
Аналоговое задание частоты для обратного вращения (реверса)
Заводское значение: 0
Значения:
0: Отрицательная частота недопустима. Прямое или обратное вращение
управляется с пульта или внешнего терминала.
1: Отрицательная частота допустима. Положительная частота = прямое
вращение; отрицательная частота = обратное вращение. При этом,
направление не меняется с пульта или внешнего терминала.
Параметр 03-10 применяется для реализации обратного вращения при подаче команды
отрицательной частоты (отрицательное смещение или усиление) на входы AVI или ACI.
Усиление входа AVI
Усиление входа ACI
Положительное усиление входа AUI
Отрицательное усиление входа AUI
Заводское значение: 100.0
Значения: -500.0~500.0%
Параметры 03-03 … 03-14 используются для формирования передаточной характеристики
аналоговых входов задания частоты.
