Глава 12 Описание параметровСерия CH2000
12-97
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
При возникновении затруднений с использованием времени торможения см.
нижеприведенные рекомендации.
1. По возможности увеличьте время торможения.
2. Если увеличение времени замедления недопустимо, используйте тормозной резистор
(см. приложение B-1).
Связанные параметры: параметры 01-13, 01-15, 01-17, 01-19 (время замедления 1~4),
параметры 02-13~02-14 (дискретные выходы 1 RY1, RY2), параметры 02-16~02-17
(дискретные выходы MO1, 2)

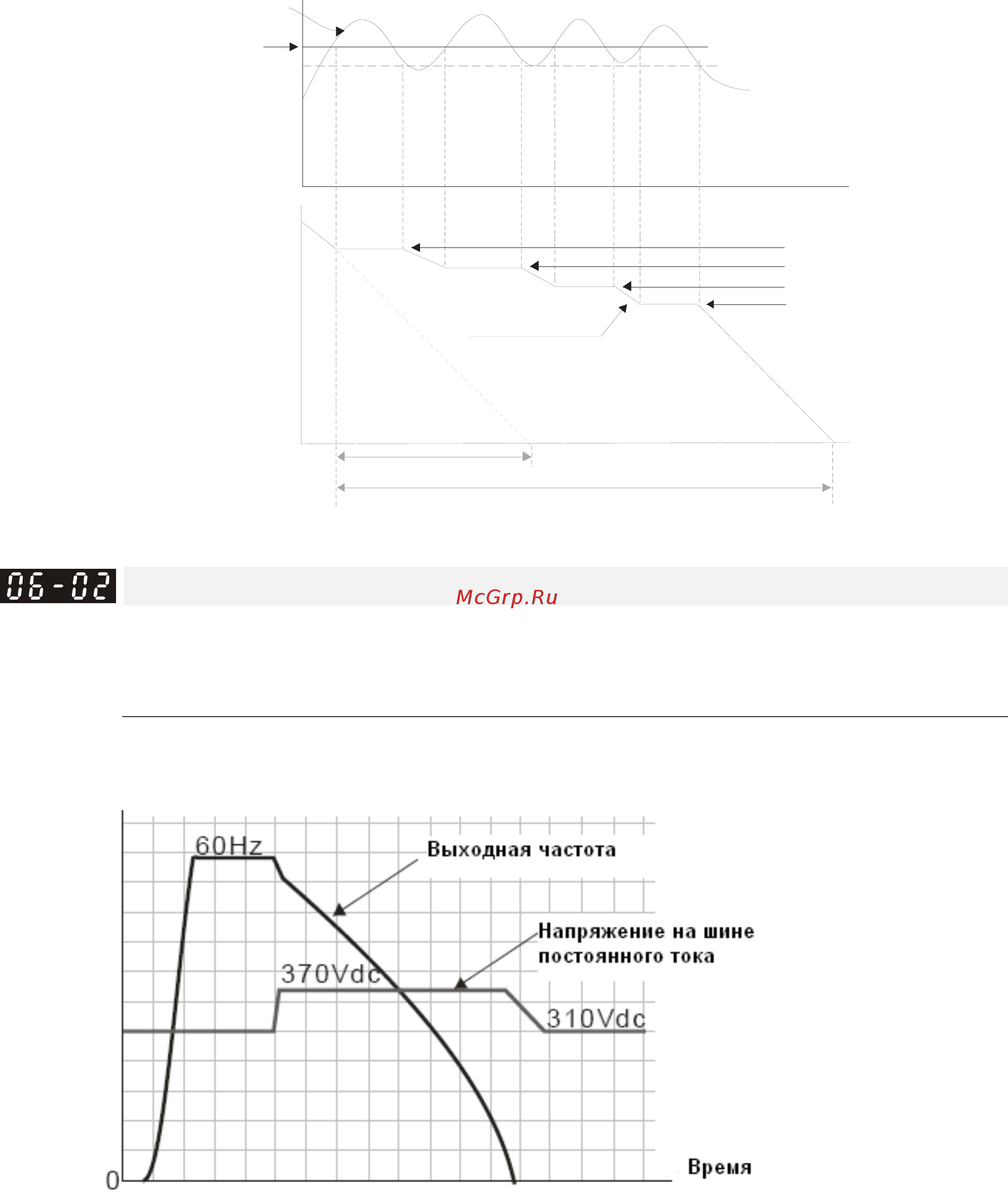

Выходная
частота
Замедление
Задержка
замедления
Заданное время замедления
Время
Время
Напряжение
на шине DC
Pr.06-01
Фактическое время замедления с функцией ограничения перенапряжения .
Логика работы функции ограничения напряжения
Заводское значение: 0
Значения:
0: обычный режим предотвращения перенапряжения
1: интеллектуальный режим предотвращения перенапряжения
При параметре 06-02 = 1 ПЧ будет поддерживать напряжение по шине постоянного тока и
предотвратит перенапряжение
Для серии 230 В
