Глава 12 Описание параметровСерия CH2000
12-98
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
Токоограничение при разгоне
Значения:
Особо тяжелый режим: 0~180% (100%: ном. ток ПЧ) Заводское значение: 150
Работает только в режимах VF, VFPG и SVC
При быстром разгоне двигателя, в зависимости от его нагрузки, значение тока может
превысить допустимую величину и ПЧ отключится с сообщением об ошибке (OL или OC).
Для предотвращения этого настройте этот параметр.
При быстром разгоне или высокой нагрузке выходной ток ПЧ может резко вырасти и
превысить
значение, указанное в параметре 06-03. При включении данной функции и
повышении тока двигателя при разгоне до макс. значения, указанного в параметре 06-03,
ПЧ не будет отключаться, а остановит процесс разгона и возобновит его только после
снижения тока ниже, указанной величины.
При включении данной функции фактическое время разгона может быть больше заданного.
Если перегрузка по току произошла из-за низкой мощности двигателя или из-за заводских
настроек, уменьшите уровень токоограничения (параметр 06-03).
При возникновении затруднений с заданием времени разгона см. нижеприведенные
рекомендации.
Связанные параметры: параметры 01-12, 01-14, 01-16, 01-18 (время разгона 1~4), параметр
01-44 (режим разгона)
1. По возможности увеличьте время разгона.
2. Выберите функцию автоматического разгона/
торможения (параметр 01-44 = 1, 3 или 4).
Функция автоматического разгона/торможения, параметры 02-13~02-14 (дискретные выходы
1 RY1, RY2), параметры 02-16~02-17 (дискретные выходы MO1, 2).

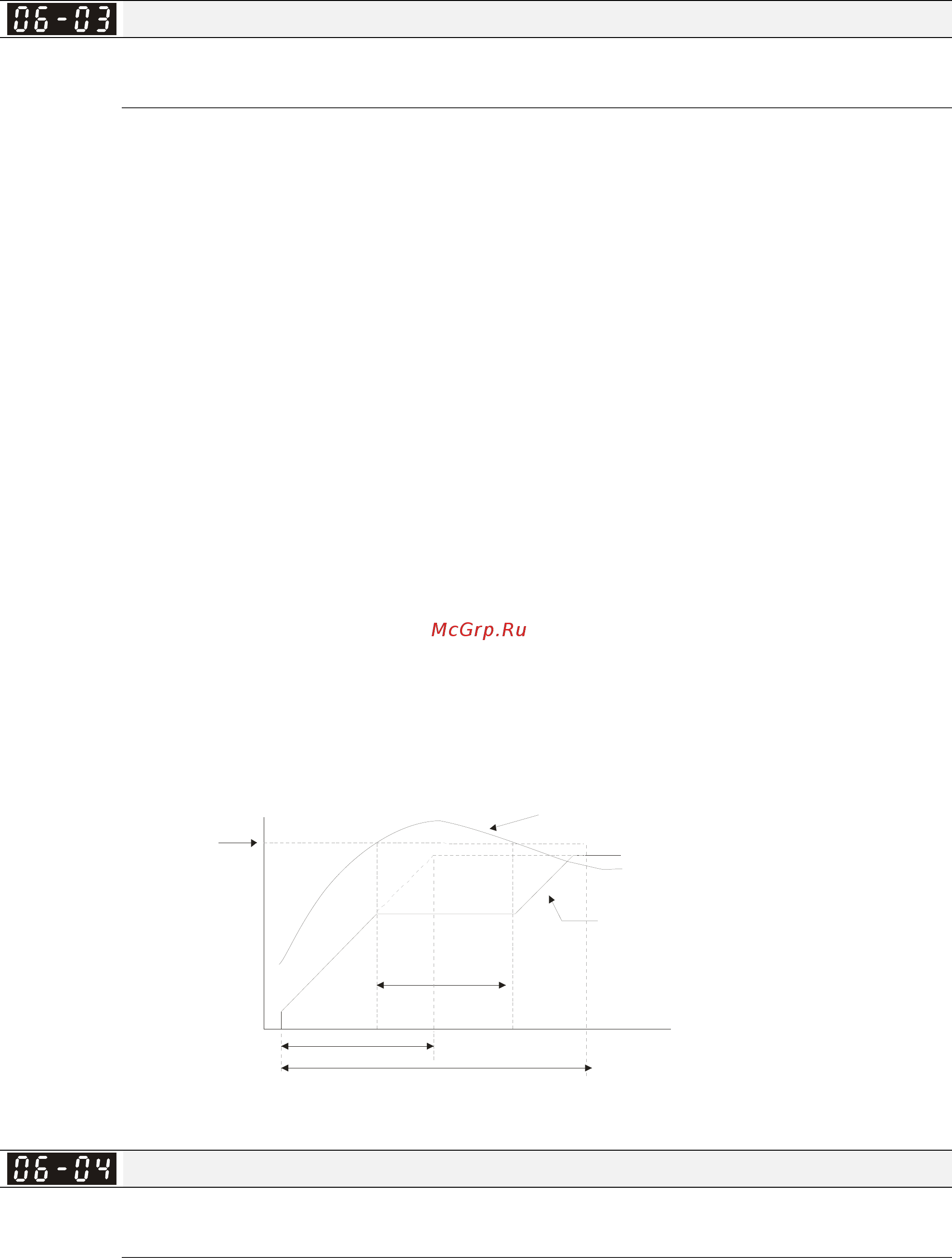

06-03
Уровень
токоогранич.
Задержка разгона
Фактическое время разгона
Выходной ток
Заданная частота
Выходная частота
Время
Заданное время разгона
Токоограничение в установившемся режиме
Значения:
Особо тяжелый режим: 0~200% (100%: ном. ток ПЧ) Заводское значение: 150
Работает только в режимах VF, VFPG и SVC
Данная функция автоматически снизит вых. частоту, если в установившемся режиме работы
произойдет перегрузка двигателя из-за резкого увеличения нагрузки.
Если в процессе работы ток двигателя превысит заданную в параметре 06-04 величину, то
для предотвращения повреждения двигателя ПЧ начнет снижать выходную частоту (в
