Глава 12 Описание параметровСерия CH2000
12-121
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
меньше стартовой частоты (параметр 01-09), то частотой начала торможения пост. током
будет минимальная частота.

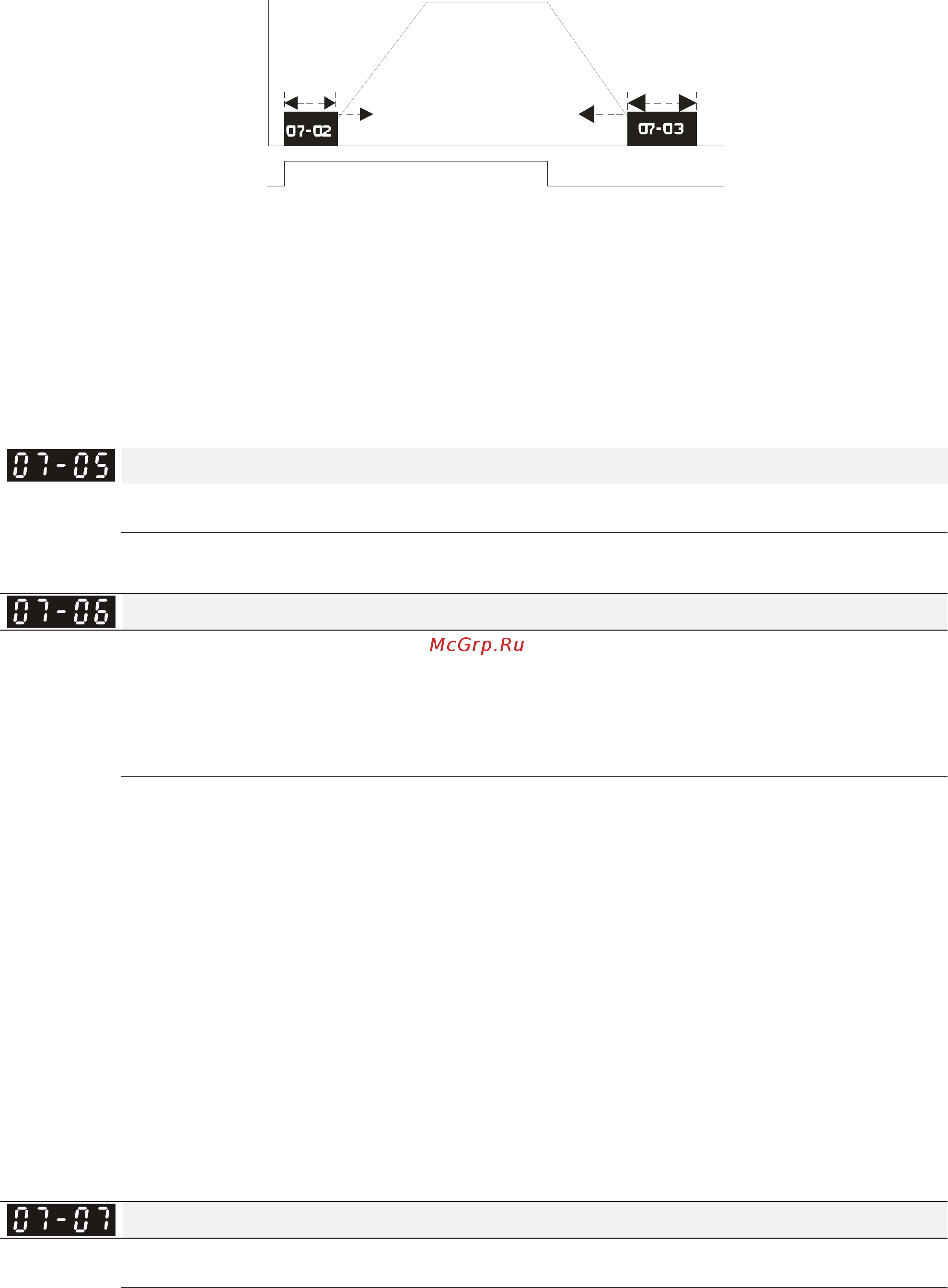

Пуск
Стоп
01-09
07-04
Вых. частота
Пуск/Стоп
Время
Динамическое торможение
мин.
вых.
частота
Торможение пост. током при пуске используется для таких нагрузок, как лебедки,
вентиляторы и насосы. Для того чтобы остановить возможное вращения вала двигателя
из-за действия внешней нагрузки, сначала подается постоянный ток для удержания вала в
неподвижном состоянии и только затем подается рабочие напряжение и частота.
Торможение пост. током
при остановке используется для сокращения времени останова, а
также для удержания вала в неподвижном положении. Если нагрузка имеет высокую
инерцию необходимо использовать тормозные резисторы для обеспечения более быстрого
замедления.
Коэффициент увеличения напряжения (в %)
Заводское значение: 100
Значения: 1~200%
При использования контроля скорости и возникновении ошибок oL или ocv необходимо
настроить параметр 07-05 для снижения степени повышения напряжения.
Реакция на кратковременное пропадание напряжения питания
Заводское значение: 0
Значения:0: Остановка работы
1: Продолжение работы после появления питания, поиск скорости с
последней заданной частоты
2: Продолжение работы после появления питания, поиск с минимальной
частоты
Параметр определяет действие ПЧ после возобновления питания и способ перезапуска.
Причин кратковременного пропадания напряжения электропитания может быть множество.
Данная функция позволяет приводу автоматически продолжить работу после появления
питания.
Значение 1: После появления питания привод продолжит работу, поиск скорости и
синхронизация с вращающимся двигателем будет начинаться с заданной частоты. Данный
способ подходит для нагрузки с большим моментом инерции и низким моментом
сопротивления, которая долго продолжает вращаться на свободном выбеге. Например, в
оборудовании с массивными колесами или крыльчатками при перезапуске нет
необходимости ждать их полной остановки. Таким образом, время перезапуска будет
сокращено.
Значение 2: После появления питания привод продолжит работу, поиск
скорости и
синхронизация с вращающимся двигателем будет начинаться с минимальной частоты.
Данный способ подходит для нагрузки с низким моментом инерции и большим моментом
сопротивления.
В режиме работы с платой PG ПЧ будет выполнять поиск скорости автоматически в
соответствии со скоростью энкодера при значении параметра 07-10 отличном от «0».
Максимальное время пропадания напряжения
Заводское значение: 2.0
Значения: 0.1~20.0 сек.
Если время пропадания напряжения питания сети меньше, чем время, указанное в
параметре, то двигатель возобновит работу после появления питания. Если время
отсутствия питания превысит установленную величину, то двигатель будет остановлен на
выбеге.
