Глава 12 Описание параметровСерия CH2000
12-122
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
Выбранный режим работы при пропадании напряжения питания (параметр 07-06) будет
действовать, если время отсутствия питания 5 секунд и на индикаторе ПЧ выводится
сообщение «Lu» -низкое напряжение. Если преобразователь отключился из-за перегрузки,
то в случае пропадания напряжения даже менее чем на 5 секунд, режим согласно
параметру 07-06 выполняться не будет. В этом случае запуск
будет происходить как
обычно.
Задержка поиска скорости после паузы
Заводское значение: 0.5
Значения: 0.1~5.0 сек.
После выявления кратковременного пропадания напряжения питания, перед тем как начать
поиск скорости, ПЧ выжидает указанное в параметре 07-08 время. Этот параметр должен
быть установлен на значение, достаточное для уменьшения остаточной намагниченности
ротора двигателя почти до ноля.

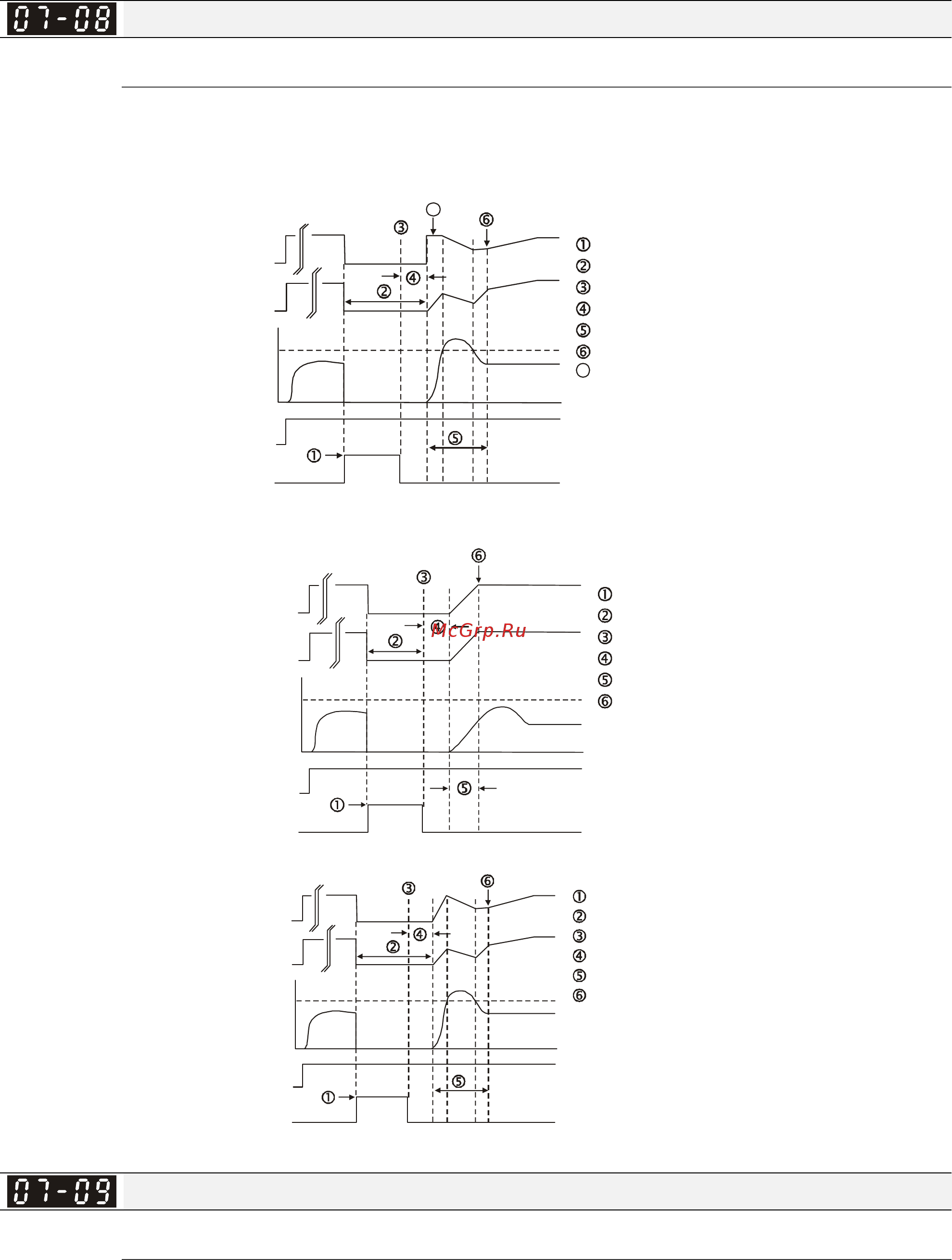

Пауза (B.B.)
Вых. частота(H)
Вых. напряж.(V)
Вых. ток (А)
07-09
Огранич. тока
FWD Run
Время
Поиск скорости с последнего заданного значения частоты
Внешняя команда "Пауза"
Нет вых. напряжения
Снятие "Паузы"
Задержка Pr.07-08
Поиск скорости
Синхронизация достигнута
7
7
Заданная частота до "Паузы"
Время
Пауза.
output current A
Внешняя команда "Пауза"
Нет вых. напряжения
Снятие "Паузы"
Задержка 07.08
Поиск скорости
Синхронизация достигнута
Вых. частота
(H)
07-09 Ограничение
тока при поиске скор.
FWD Run
Поиск скорости с минимального значения частоты
Вых. напряжение
(V)
Поиск скорости с минимального значения частоты
Вых. частота(H)
Вых. напряж. (V)
Вых. ток (А)
06-03
Огранич. тока
FWD Run
Время
Внешняя команда "Пауза"
Нет вых. напряженияt
Снятие паузы
Задержка Pr.07-08
Поиск скорости
Синхронизация достигнута
Пауза
Ограничение тока при поиске скорости
Заводское значение: 50
Значения: 20~200%
После восстановления напряжения ПЧ начнёт работу с поиска скорости только в том
случае, если величина тока больше, чем значение в параметре 07-09. Если величина тока
