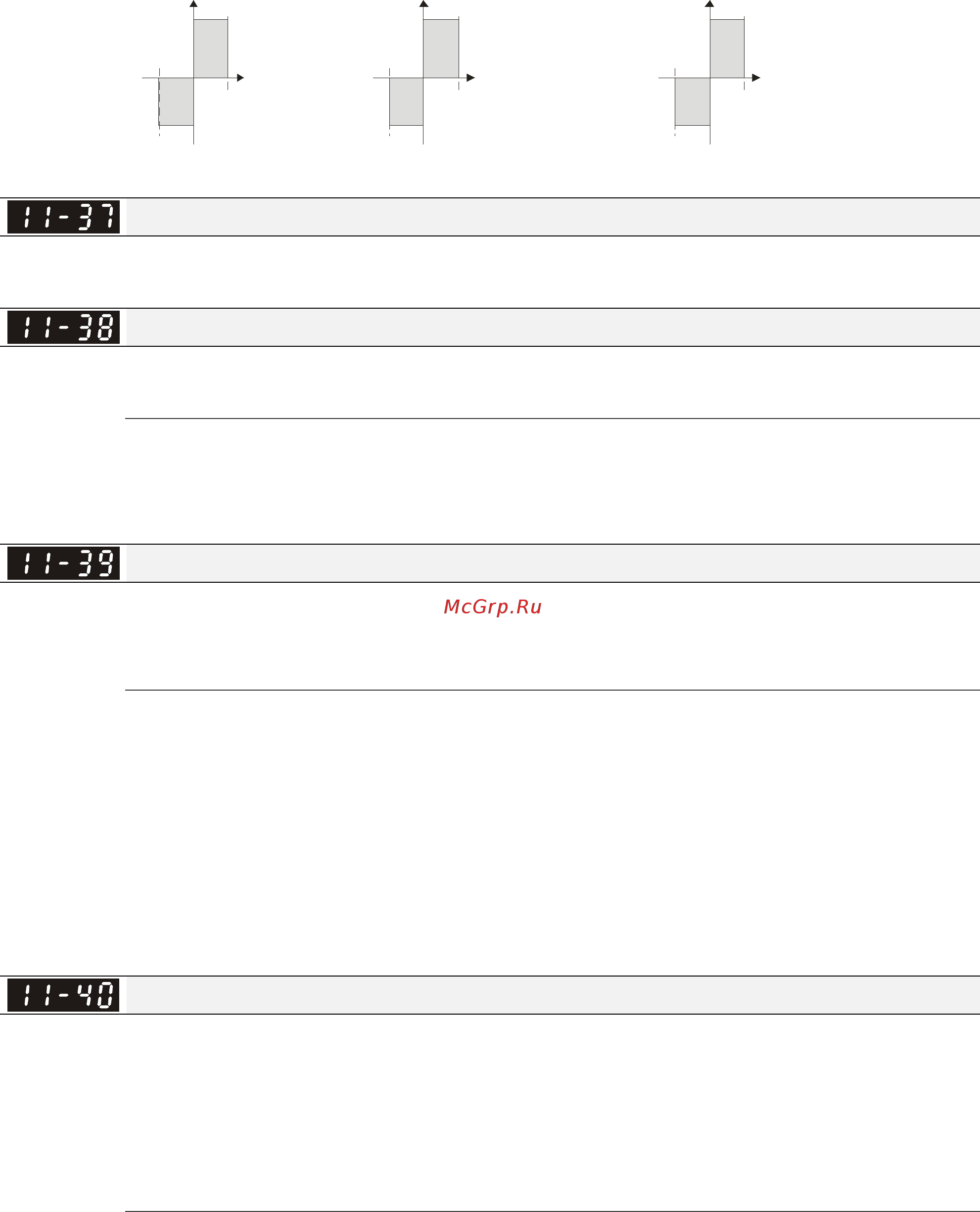

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-178
момент
Pr.11-36=0
Pr.11-37 Pr.11-38.
При прямом и обрат.
вращении ограничение
в и
Pr.11-36=1
Pr.00-20
Pr.11-38.
При прямом вращении
ограничение скорости
в .При реверсе
ограничение в
Pr.11-36=1
,
Pr.11-37
Pr.00-20.
При обратном вращении
огранич. в
при реверсе
00-20
00-20
11-38
11-37
11-38
11-37
момент момент
motor
speed
скорость скорость
Ограничение скорости прямого вращения (режим момента)
Заводское значение: 10
Значения: 0~120%
Ограничение скорости обратного вращения (режим момента)
Заводское значение: 10
Значения: 0~120%
Параметры используется в режиме управления моментом для ограничения скорости в
прямом и обратном направлении вращения (значение параметра 01-00 принимается за
100%).
Режим нулевого момента
Заводское значение: 0
Значения:0: Режим момента
1: Режим скорости
При работе ПЧ в режиме управления моментом и команде задания момента = 0% параметр
11-39 определяет режим работы ПЧ.
Когда параметр 11-39 = 0 и команда задания момента = 0%, на двигатель будет подаваться
ток возбуждения, но момент на валу будет = 0.
Когда 11-39 = 1 (режим скорости), команда задания момента = 0% и ограничение скорости
= 0 ГЦ, контроллер скорости может создать на валу
двигателя момент (ограничение
момента в данном случае будет определяться параметром 06-12) и режим управления
поменяется с TQCPG на FOCPG. Двигатель разовьет момент удержания.
Источник команд позиционирования в режиме "точка к точке"
Заводское значение: 0
Значения:
0: Внешние терминалы (входы)
1: Зарезервирован
2: RS485
3: CAN
4: ПЛК
5: Коммуникационная плата
