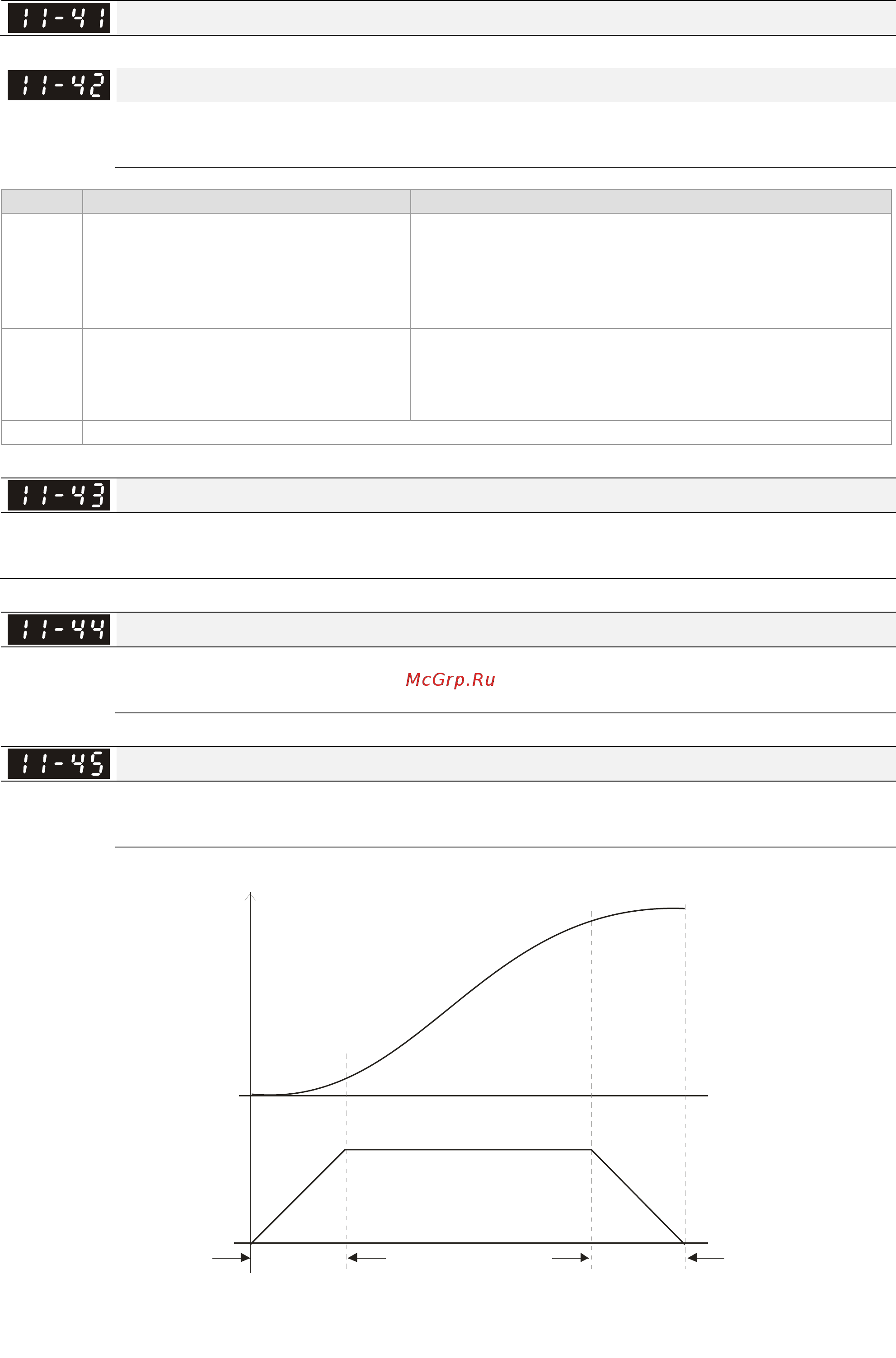

Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-179
Зарезервировано
Флаги управления системой
Заводское значение: 0000
Значения: 0000~FFFFh
No.бита Функция Описание
0 В режиме момента, выбор между
управлением скоростью и токовым
управлением
0:Управление скоростью в режиме момента,
максимальный ток – управляющая команда для
момента .
1: Управление скоростью в режиме момента, по
максимальному току в параметере 06-12
1 Управление ПРЯМЫМ/ОБРАТНЫМ
вращением
0: ПРЯМОЕ/ОБРАТНОЕ не управляется битами 0 и
1 параметра 02-12
1: ПРЯМОЕ/ОБРАТНОЕ управляется битами 0 и 1
параметра 02-12
2~15 Резерв
Макс. частота в режиме позиционирования "точка к точке"
Заводское значение: 10.00
Значения: 0.00~327.67 Гц
Время разгона при позиционировании "точка к точке"
Заводское значение: 1.00
Значения: 0.00~655.35 сек.
Время замедления при позиционировании "точка к точке"
Заводское значение: 3.00
Значения: 0.00~655.35 сек.
Max. Frequency
11-43
11-44
11-45
Position
Speed
Accel. time
Decel. time
Пози
ц
ия
Ско
р
ость
Время
разгона
Время
торм.
Макс. частота
