Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-14
Примечание 01: Чтобы узнать текущую скорость вращения - чтение 6043 (об/мин)
Примечание 02: Чтобы узнать, достигла ли скорость заданного значения – чтение бита 10 в
6041 (0: не достигла; 1: достигла)
Режим управления моментом
1. ПЧ находится в режиме управления моментом: индекс 6060 устанавливается как 4.
2. Запуск рабочего режима: установка 6040 = 0xE, затем 6040 = 0xF.
3. Установка заданного момента: задайте в 6071 заданный момент,
в 6072 максимальный
выходной момент

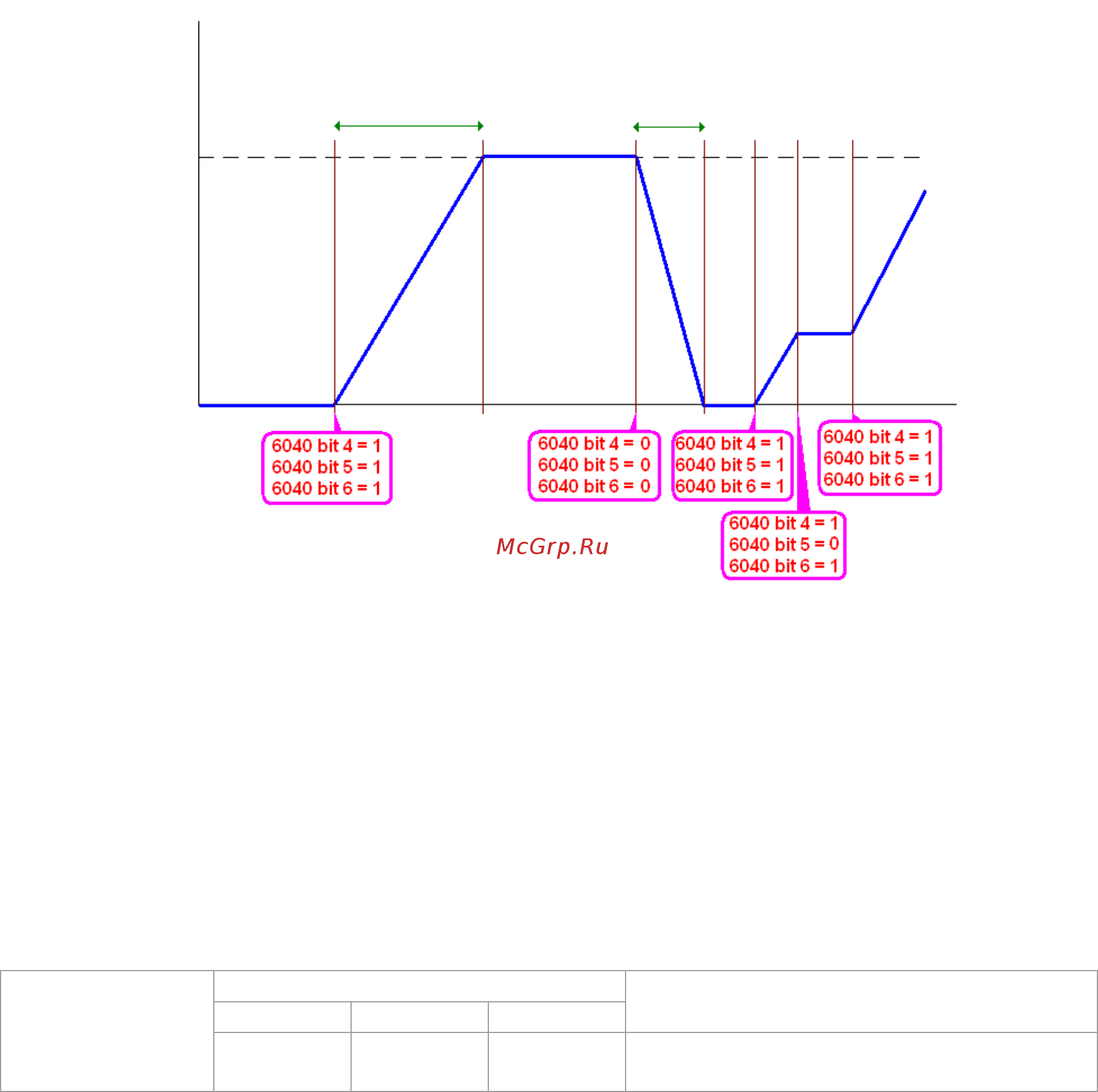

Режим момента
(индекс 6060=4)
Индекс 6040 Результат
бит 6 бит 6 бит 6
X X X Работа до достижения заданного
момента.
Управление индексом 6050 Управление индексом 604F
Время
Индекс 6042
Частота
