Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-15
ПРИМЕЧАНИЕ: Стандарт DS402 не регулирует верхний предел скорости. Поэтому в режиме
DS402 верхний предел скорости задается параметрами 11-36…11-38.
ПРИМЕЧАНИЕ 01: Чтобы узнать текущий момент считайте значение в 6077 (шаг: 0.1%).
ПРИМЕЧАНИЕ 02: Чтобы узнать о достижении заданного момента считайте бит 10 в 6041.
(0: не достигнут; 1: достигнут)
Режим управления позиционированием
1.Установите параметры трапециевидной кривой управления позиционированием
(параметры 11-43 Макс.
частота в режиме позиционирования "точка к точке", 11-44 Время
разгона при позиционировании "точка к точке" и 11-45 Время замедления при
позиционировании "точка к точке")
2. ПЧ находится в режиме управления позиционированием: индекс 6060 устанавливается
как 1.
3. Запуск рабочего режима: установка 6040 = 0xE, затем 6040 = 0xF.
4. Установка заданной позиции: в 607A .
5. Получение сигнала ACK: Задайте 6040 = 0x0F, затем 6040 = 0x1F. (бит4 изменяется с 0 на
1).

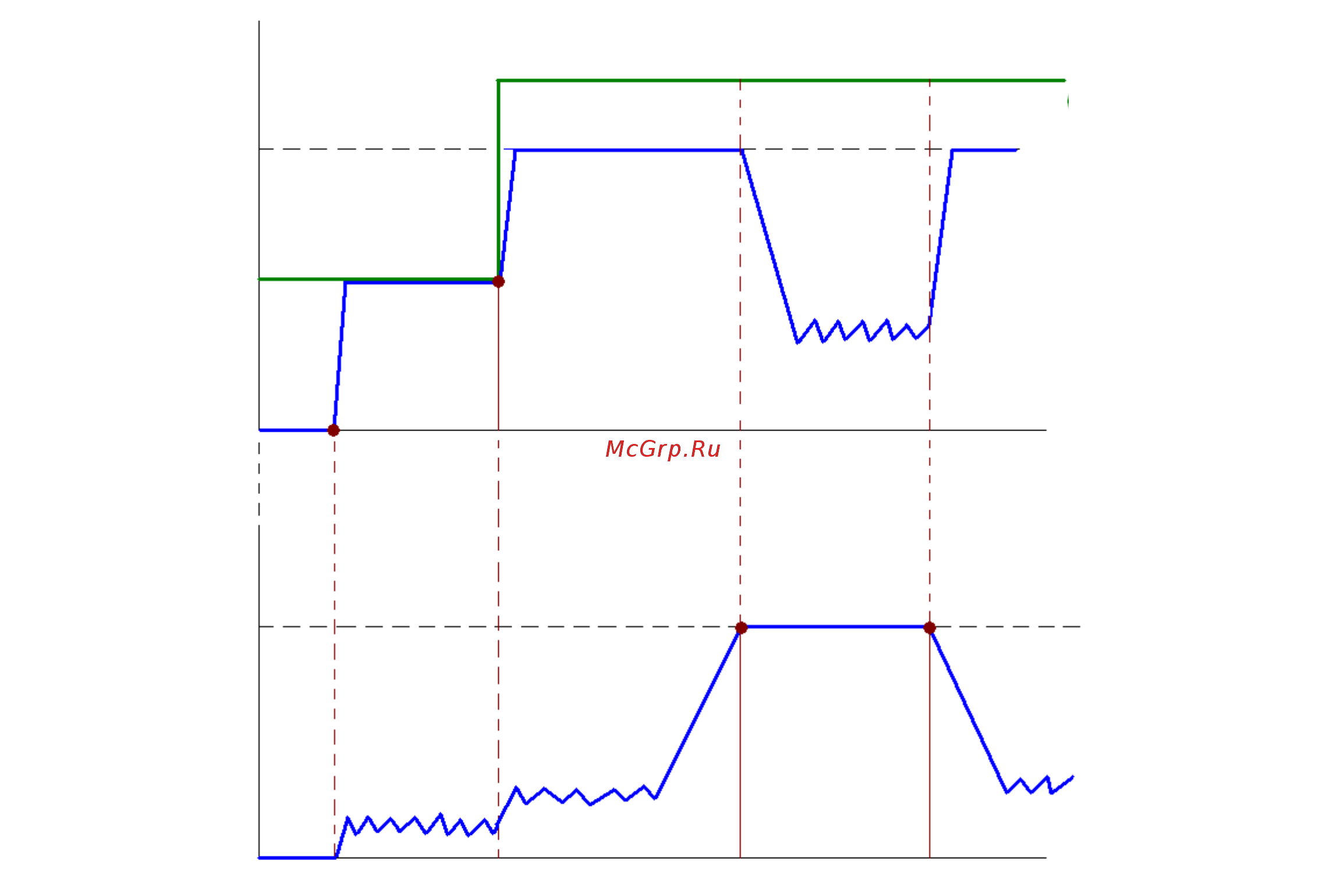

Частота
Индекс 6072
Макс. момент
Момен
т
Индекс 6071
Заданный момен
т
Предельная частота
(параметры 11-36…11-38)
Время
Время
Входной
управляющий
сигнал
Изменение
максимального
момента
Частота выше
заданной в
параметрах
11-36…11-38
Частота ниже
заданной в
параметрах
11-36…11-38
