Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-19
Примечание 01: Для определения текущей позиции – чтение 2061-05.
Примечание 02: Для определения достижения заданной позиции – чтение бита 0 из 2061 (0: не
достигнута, 1: достигнута)
Режим управления моментом
1. ПЧ находится в режиме управления моментом: индекс 6060 устанавливается как 4.
2. Установка заданного момента: задается в 2060-07, шаг - %, по первому знаку после запятой.
Например, 100 = 10.0%.
3. Управление работой: Задайте 2060-01 = 0080H – двигатель начинает вращение
до
достижения заданного момента.

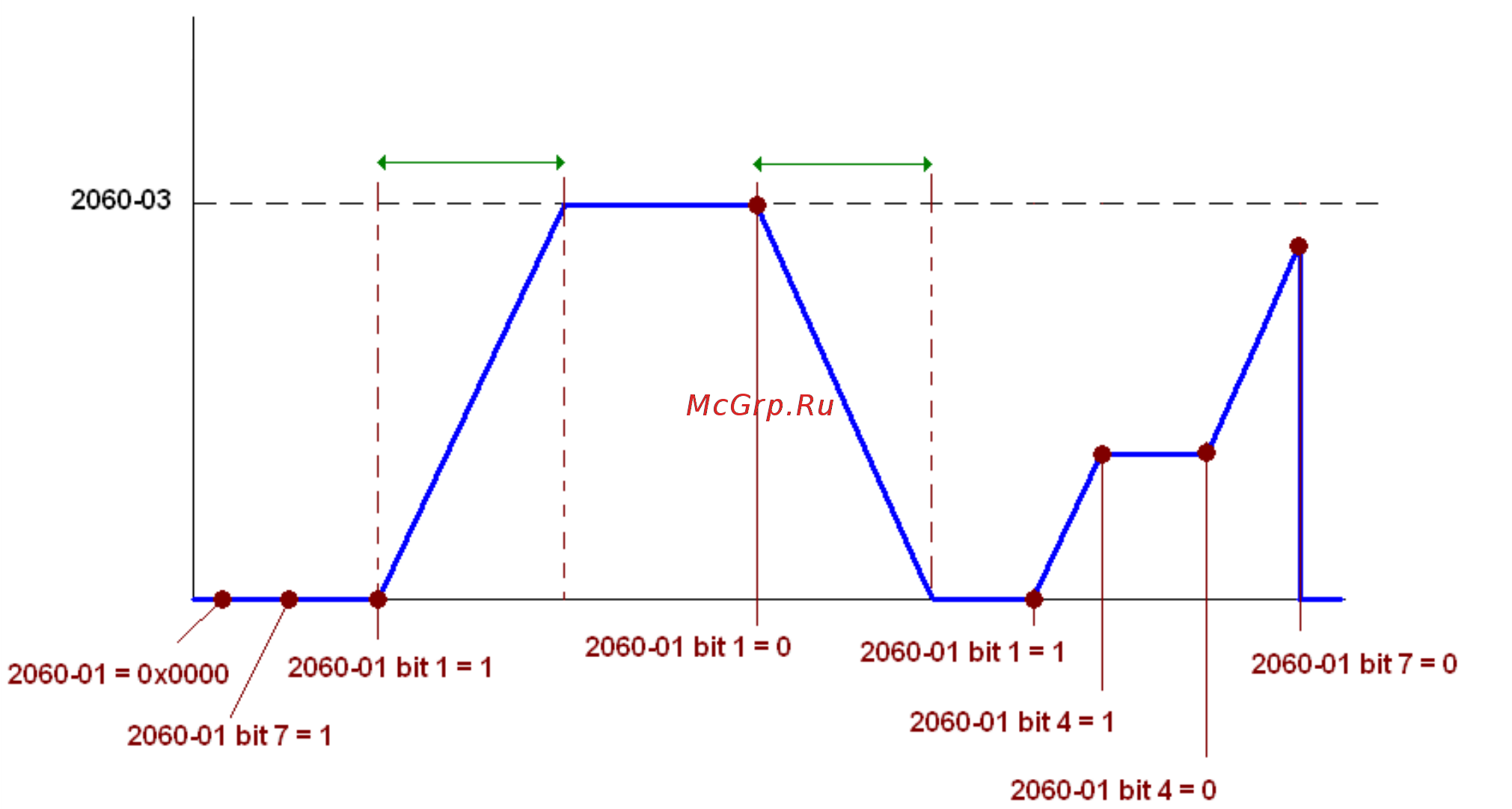

Частота
Время
Управление индексом 604F Управление индексом 6050
