Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-20

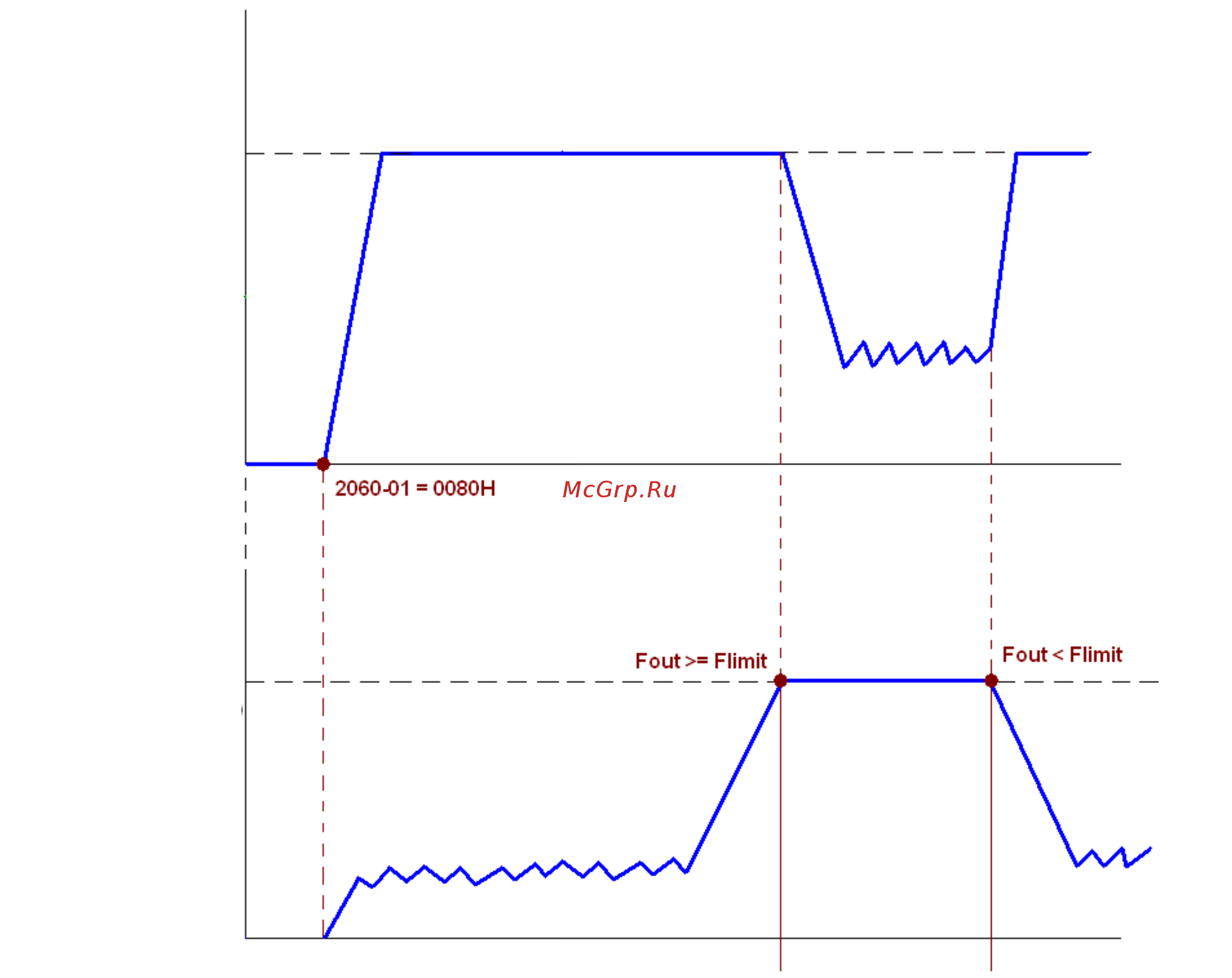

Примечание 01 Чтобы увидеть текущий момент считайте 2061-07 (шаг 0.1%).
Примечание 02 Чтобы узнать о достижении заданного момента считайте бит 0 в 2061-01. (0:
не достигнут; 1: достигнут)
Примечание 03: Если выходной момент доводит скорость до верхнего предела, он снизится,
снижая скорость соответственно ниже предела.
Режим управления позиционированием
1.Установите параметры трапециевидной кривой управления позиционированием (параметры
11-43 Макс. частота в
режиме позиционирования "точка к точке", 11-44 Время разгона при
позиционировании и 11-45 Время замедления при позиционировании)
2. ПЧ находится в режиме управления позиционированием: индекс 6060 устанавливается как
1.
3. Запуск рабочего режима: установка 2060-01 = 0080h.
4. Установка заданной позиции: в 2060-05.
5. Set 2060-01 =0081h to trigger the motor drive to run to the target position.
6. To move to another position, simply repeat step 3 to 5.
Время
Время
Частота
Частота
2060-07
(заданный момент)
2060-08
(частотный предел)
