Глава 15 Описание CANopen VFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
15-21
Примечание 01: Чтобы узнать текущую позицию считайте 2061-05.
Примечание 02: Чтобы узнать, достигнута ли заданная позиция считайте бит 0 в 2061
(0: достигнута, 1: не достигнута)
Режим управления возвратом в исходное состояние (Home)
1. Задайте параметр 00-12 для выбора режима управления возвратом в исходное состояние
(Home).
2. Задайте левый и правый пределы соответствующими клеммами MI.
3. ПЧ находится в режиме управления Home
режимом: индекс 6060 устанавливается как 6.

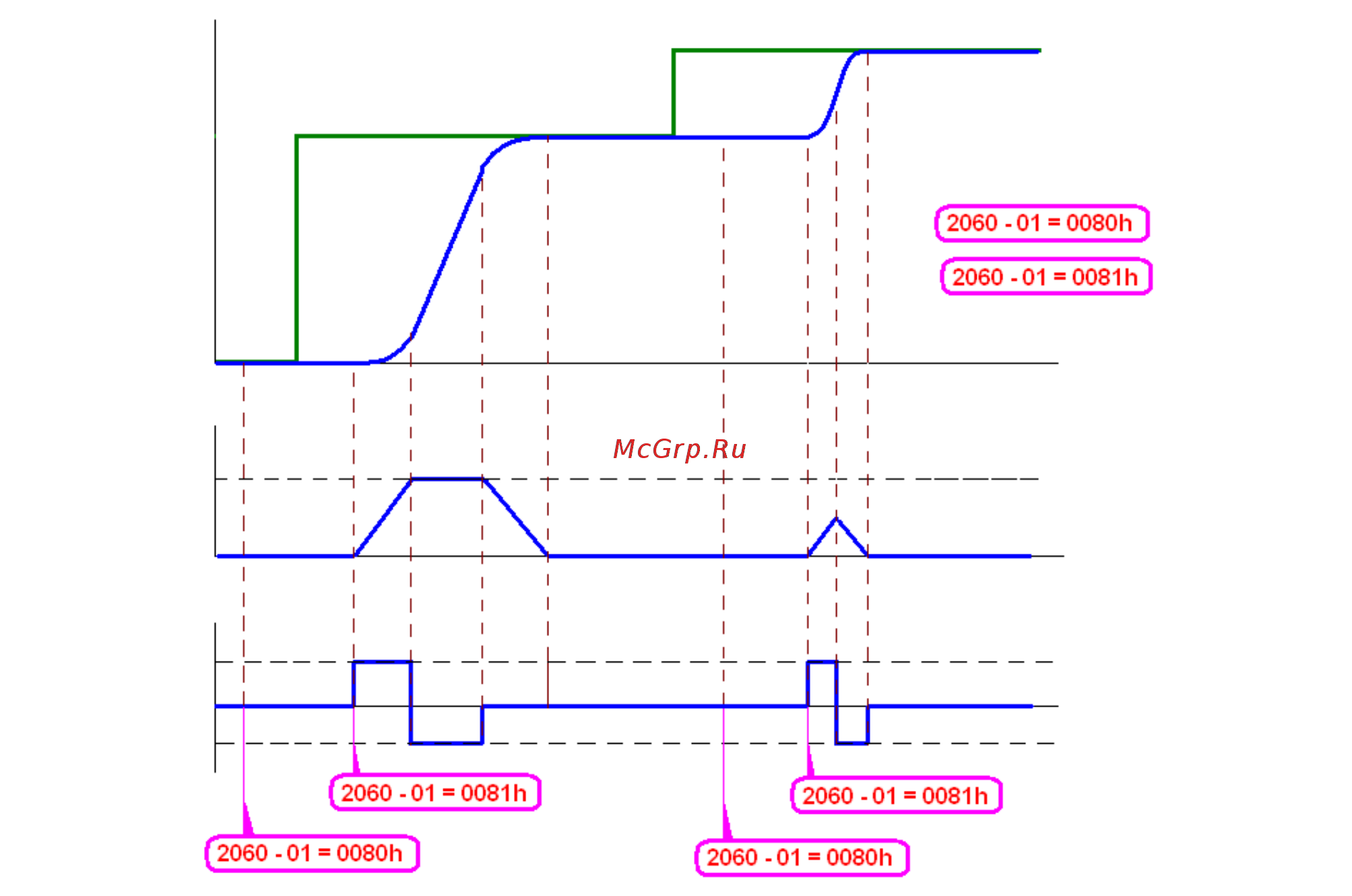

4. Запуск рабочего режима: установка 2060-01 = 0080h.
5. Получение сигнала ACK: Задайте 2060-01 = 0081h, ПЧ запускается и возвращается в
исходную позицию (Home)
ПРИМЕЧАНИЕ 01: Чтобы узнать о достижении Home позиции считайте бит 12 в 6041. (0: не
достигнута, 1: достигнута)
.
Индекс 607А
Заданная позиция
Позиция
Частота
Разгон
Содержание
