Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-41
Мнемоника Функция
ANI
Последовательное подключение нормально-закрытого контакта
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
Команда ANI используется в качестве последовательного нормально-закрытого
контакта. Команда выполняет чтение контакта, производит операцию
логического умножения (И) с результатом предыдущих команд и сохраняет
результат в накопительном регистре.

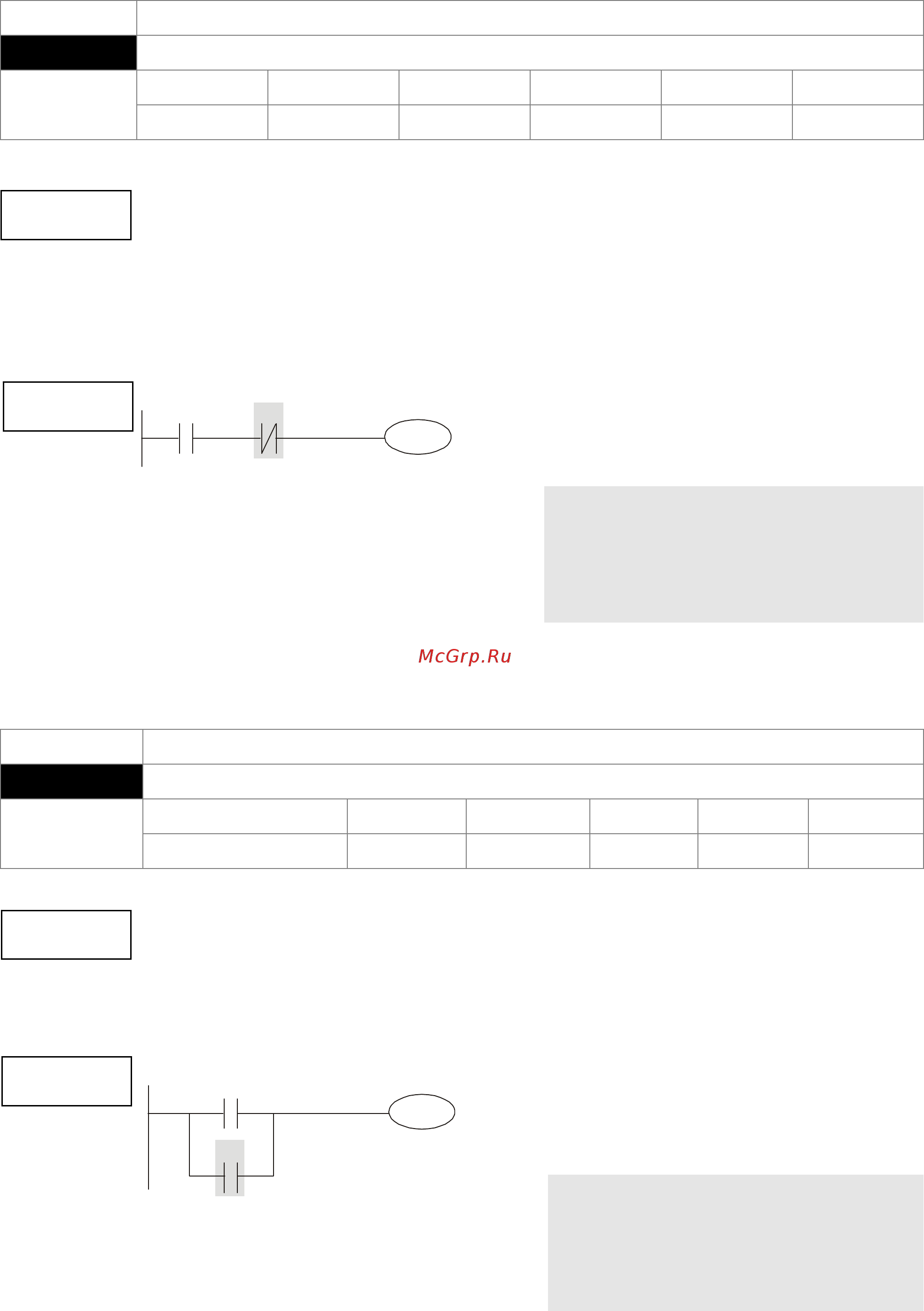

Релейно-контактная схема
X0
X1
Y1
Код команды Функция
LD X1
Загрузка
нормально-открытого
контакта X1
ANI X0
Последовательное
подключение
нормально-закрытого
контакта X0
OUT Y1 Установка значения Y1
Мнемоника Функция
OR
Параллельный нормально-открытый контакт
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
Команда OR используется в качестве параллельного нормально-открытого
контакта. Команда выполняет чтение контакта, производит операцию
логического сложения (ИЛИ) с результатом предыдущих команд и сохраняет
результат в накопительном регистре.
Релейно-контактная схема
X0
X1
Y1
Код команды Функция
LD X0
Загрузка
нормально-открытого
контакта X0
OR X1
Параллельное
подключение
нормально-открытого
контакта X1
OUT Y1 Установка значения Y1
Описание
Пример
Описание
Пример
