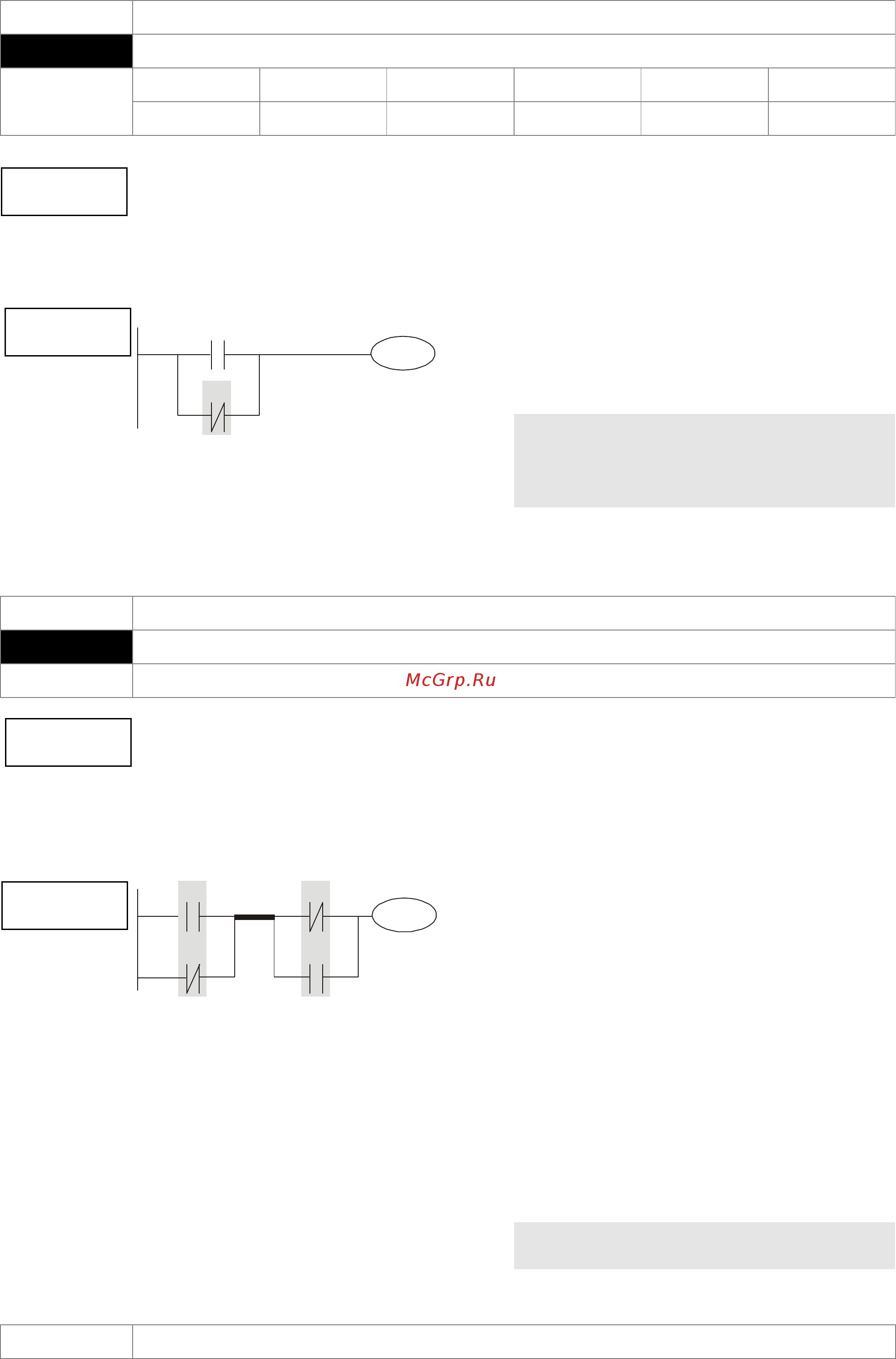

Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-42
Мнемоника Функция
ORI
Параллельный нормально-закрытый контакт
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
Команда ORI используется в качестве параллельного нормально-закрытого
контакта. Команда выполняет чтение контакта, производит операцию
логического сложения (ИЛИ) с результатом предыдущих команд и сохраняет
результат в накопительном регистре.
Релейно-контактная схема
X0
X1
Y1
Код команды Функция
LD X0
Загрузка
нормально-открытого
контакта X0
ORI X1
Параллельное
подключение
нормально-закрытого
контакта X1
OUT Y1
Установка значения Y1
Мнемоника Функция
ANB
Последовательное подключение блоков
Операнд
Нет
Команда “ANB” используется для последовательного соединения блоков
контактов.
Релейно-контактная схема
X1
X3
Y1
X0
X2
ANB
Block A
Block B
Код команды Функция
LD X0
Загрузка
нормально-открытого
контакта X0
ORI X2
Параллельное
подключение
нормально-закрытого
контакта X2
LDI X1
Загрузка
нормально-закрытого
контакта X1
OR X3
Параллельное
подключение
нормально-открытого
контакта X3
ANB
Последовательное
соединение блоков
OUT Y1
Установка выхода Y1
Мнемоника Функция
Описание
Пример
Описание
Пример
