Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-43
ORB
Параллельное подключение блоков
Операнд
Нет
Команда “ORB” используется для параллельного соединения блоков контактов.

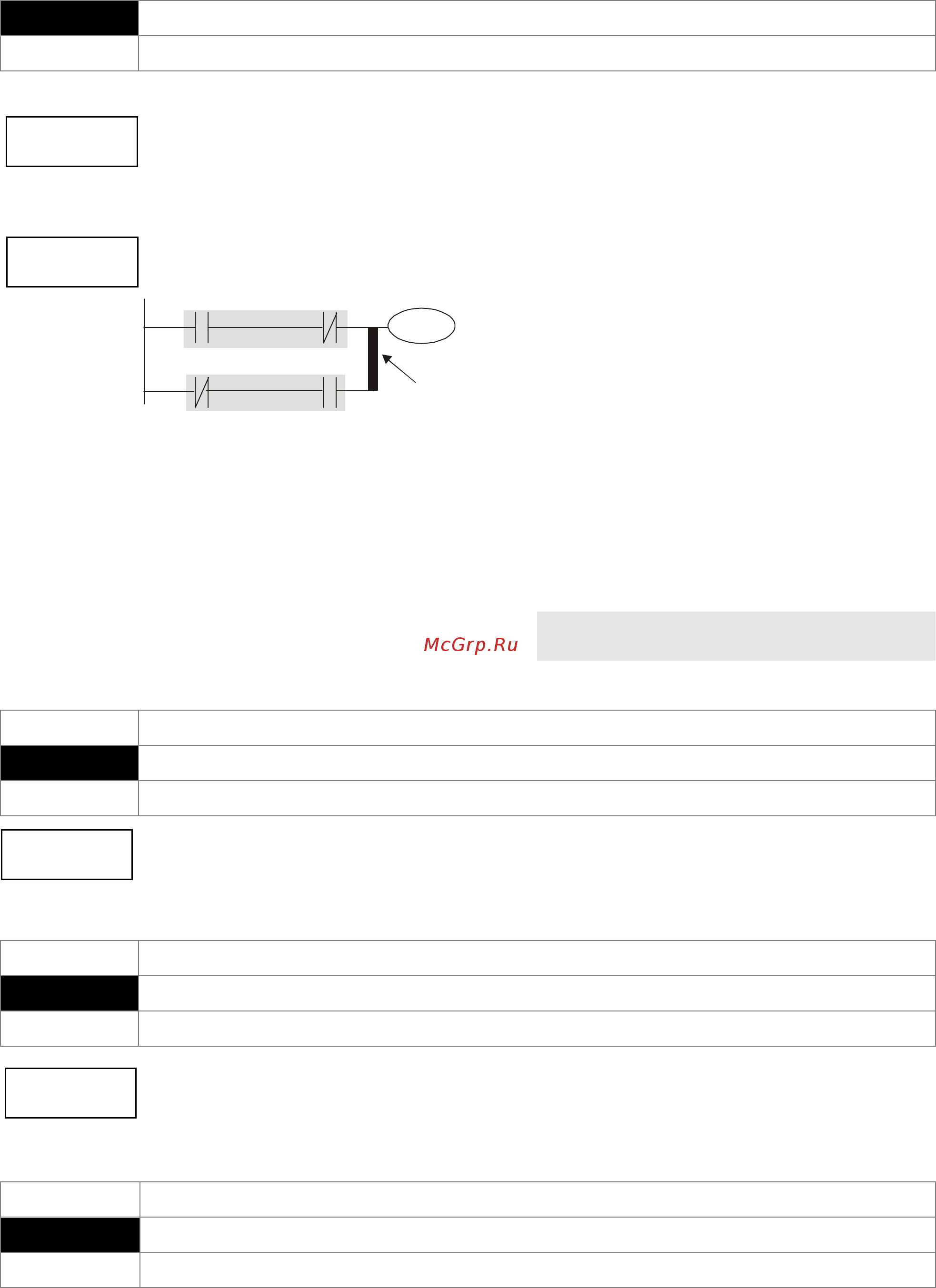

Релейно-контактная схема
X1
X3
Y1
X0
X2
ORB
Block A
Block B
Код команды Функция
LD X0
Загрузка
нормально-открытого
контакта X0
ANI X1
Последовательное
подключение
нормально-закрытого
контакта X1
LDI X2
Загрузка
нормально-закрытого
контакта X2
AND X3
Последовательное
подключение
нормально-открытого
контакта X3
ORB
Параллельное
подключение блоков
OUT Y1 Установка выхода Y1
Мнемоника Функция
MPS
Сохранение текущего значения результата операций.
Операнд
Нет
Команда предназначена для сохранения текущего значения результата из
накопительного регистра (указатель стека увеличивается на 1).
Мнемоника Функция
MRD
Чтение текущего значения результата операций.
Операнд
Нет
Чтение значения результата операций в накопительный регистр (указатель стека
не изменяется).
Мнемоника Функция
MPP
Чтение текущего значения результата операций.
Операнд
Нет
Описание
Пример
Описание
Описание
