Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-44
Чтение значения результата операций в накопительный регистр (указатель стека
уменьшается на 1).

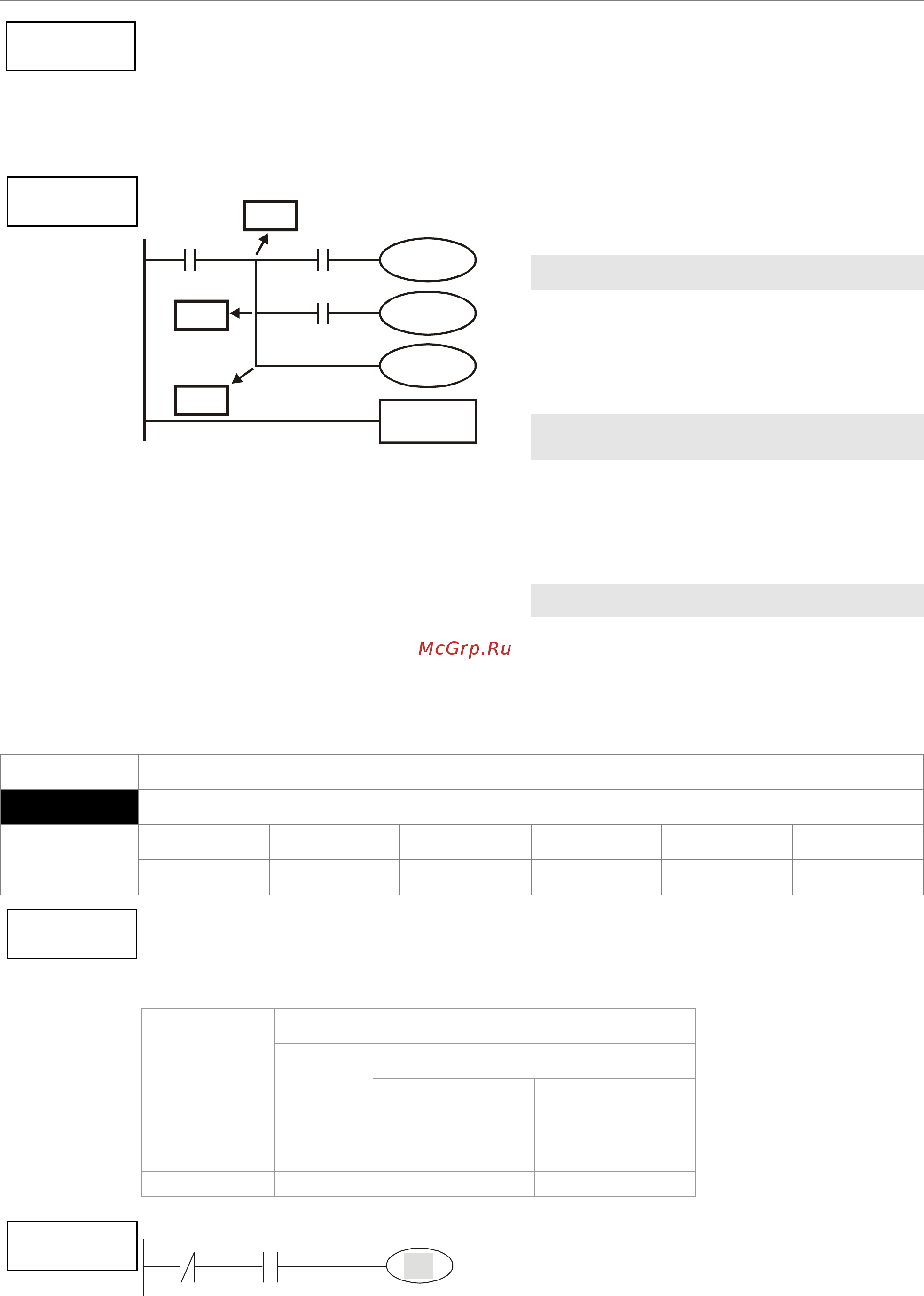

Релейно-контактная схема
X0
Y1
X1
M0
X2
Y2
END
MPP
MRD
MPS
Код команды Функция
LD X0
Загрузка
нормально-открытого
контакта X0
MPS
Сохранение
AND X1
Последовательное
подключение
нормально-открытого
контакта X1
OUT Y1
Установка Y1
MRD
Чтение из стека (без
изменения указателя)
AND X2
Последовательное
подключение
нормально-открытого
контакта X2
OUT M0
Установка M0
MPP
Чтение из стека
OUT Y2
Установка Y2
END
Конец программы
Мнемоника Функция
OUT
Выход
Операнд
X0~X17 Y0~Y17 M0~M799 T0~159 C0~C79 D0~D399
－
－ － －
Команда устанавливает значение операнда в соответствии с результатом
операций.
Действие контакта:
Результат
операций
Команда OUT
Катушка
Контакт
Нормально-
открытый
Нормально-
закрытый
«ЛОЖЬ» Выкл. Разомкнут Замкнут
«ИСТИНА» Вкл. Замкнут Разомкнут
Релейно-контактная схема
X0
X1
Y1
Код команды Функция
LD X0
Загрузка
нормально-закрытого
контакта X0
AND X1
Последовательное
подключение
нормально-открытого
контакта X1
Описание
Пример
Описание
Пример
