Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-74

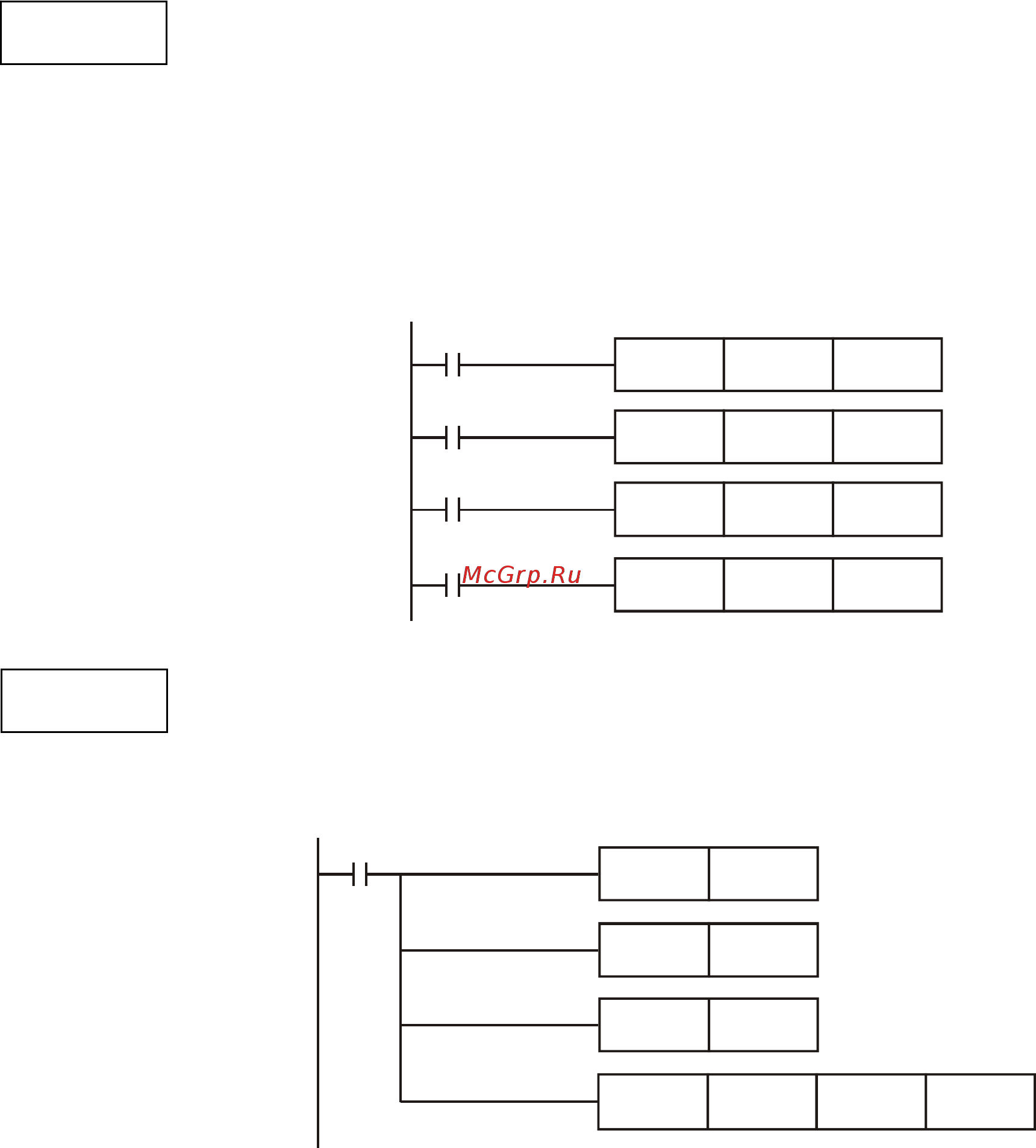

1. Если X0 = On, производится сброс внутренних реле M300 ~ M399.
2. Если X1 = On, производится сброс счетчиков C0 ~ C127 (текущее
значение = 0; контакты выключены).
3. Если X10 = On, производится сброс таймеров T0 ~ T127 (текущее
значение = 0; контакты выключены).
4. Если X3 = On, , производится сброс регистров данных D0 ~ D100.
ZRST M300 M399
ZRST C0 C127
ZRST T0 T127
ZRST D0 D100
X0
X1
X10
X3
1. Операнды, например, битовые Y, M, S и 16-битные T, C, D, могут
использовать команду RST.
2. Команда API 16 FMOV осуществляет передачу K0 в 16-битные операнды T,
C, D или битовые регистры KnY, KnM, KnS для сброса.
RST M0
X0
RST T0
RST Y0
FMOV K0 D10 K5
Пример
Примечание
