Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-75
API
FLT
Преобразование целого числа в число с
плавающей запятой
49
D P
Биты Слова
16-битная команда (5 шагов)
－ － －
-
32-битная команда
DFLT
DFLTP
Флаги: Нет
X Y M K H KnX KnY KnM T C D
D1
＊ ＊
＊ ＊ ＊
D2
＊ ＊
＊ ＊ ＊
Примечания:
Операнды D
1
и D
2
должны быть одного типа.
D
1 ≦ D2
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S: Источник данных D: Адрес хранения результата преобразования
Данные S преобразуются из целого двоичного числа в двоичное число с
плавающей запятой (2 знака после запятой)

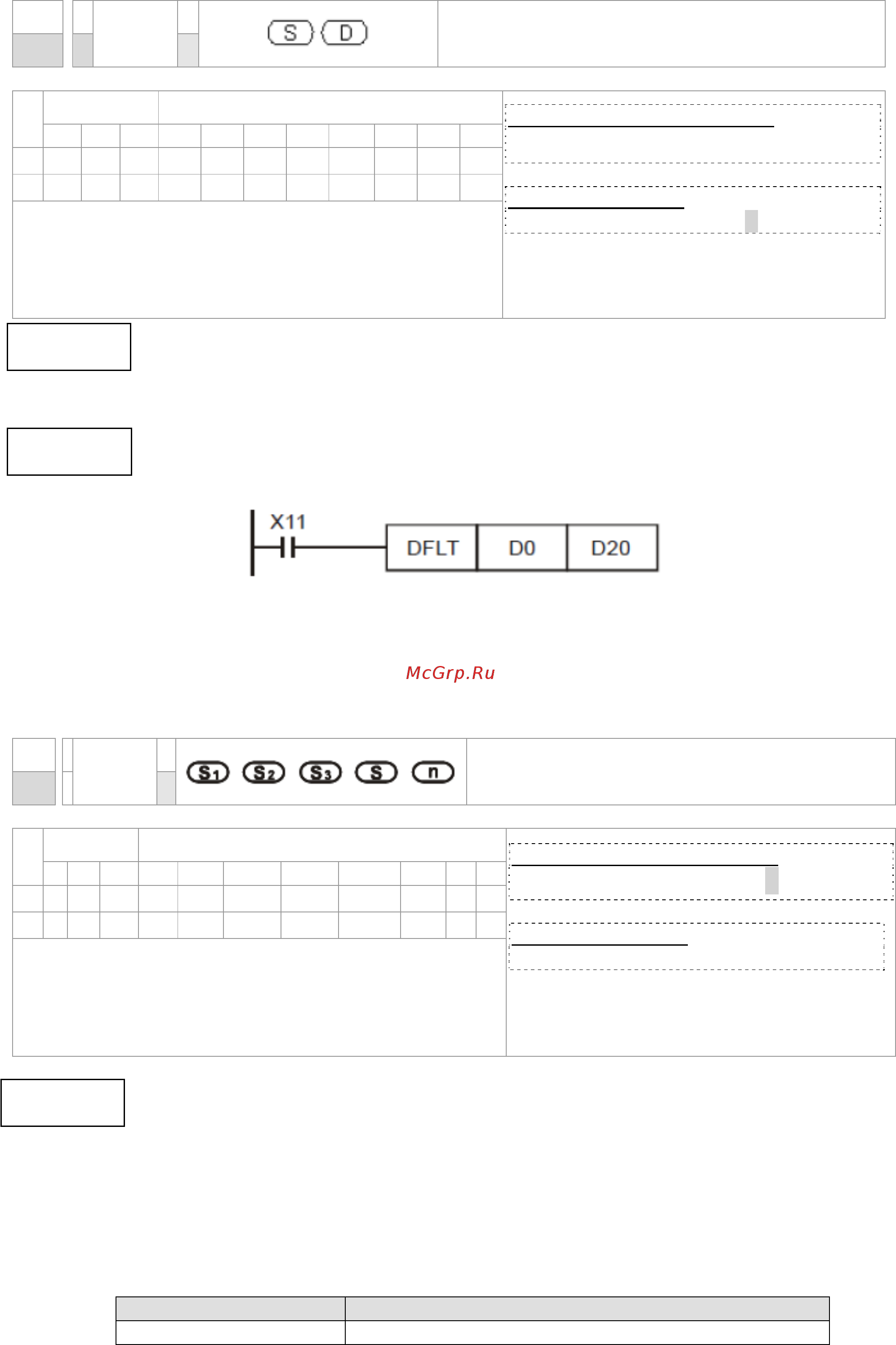

При включении Х11 соответствующее целое число преобразуется в число с
плавающей запятой и сохраняется в D20 и D21.
API
MODRW
Чтение/запись по MODBUS
150
P
Биты Слова
16-битная команда (5 шагов)
MODRW
MODRWP
32-битная команда
-
-
-
-
Флаги: M1077 M1078 M1079
X Y M K H KnX KnY KnM T C D
D1
＊ ＊
＊ ＊ ＊
D2
＊ ＊ ＊
Примечания:
Операнды D
1
и D
2
должны быть одного типа.
D
1 ≦ D2
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S1: Адрес подключенного устройства S2: Функциональный код связи
S3: Адрес читаемых данных S: Регистр чтения/записи данных
Перед применением команды установите порт COM1 в качестве порта
связи ПЛК (задайте параметр 09-31 = -12). Затем задайте соответствующие
скорость и формат связи (параметры 09-01 и 09-04). S2: Функциональный код,
определяется параметрами таблицы:
Функция Описание
02 Чтение с входа
