Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-79

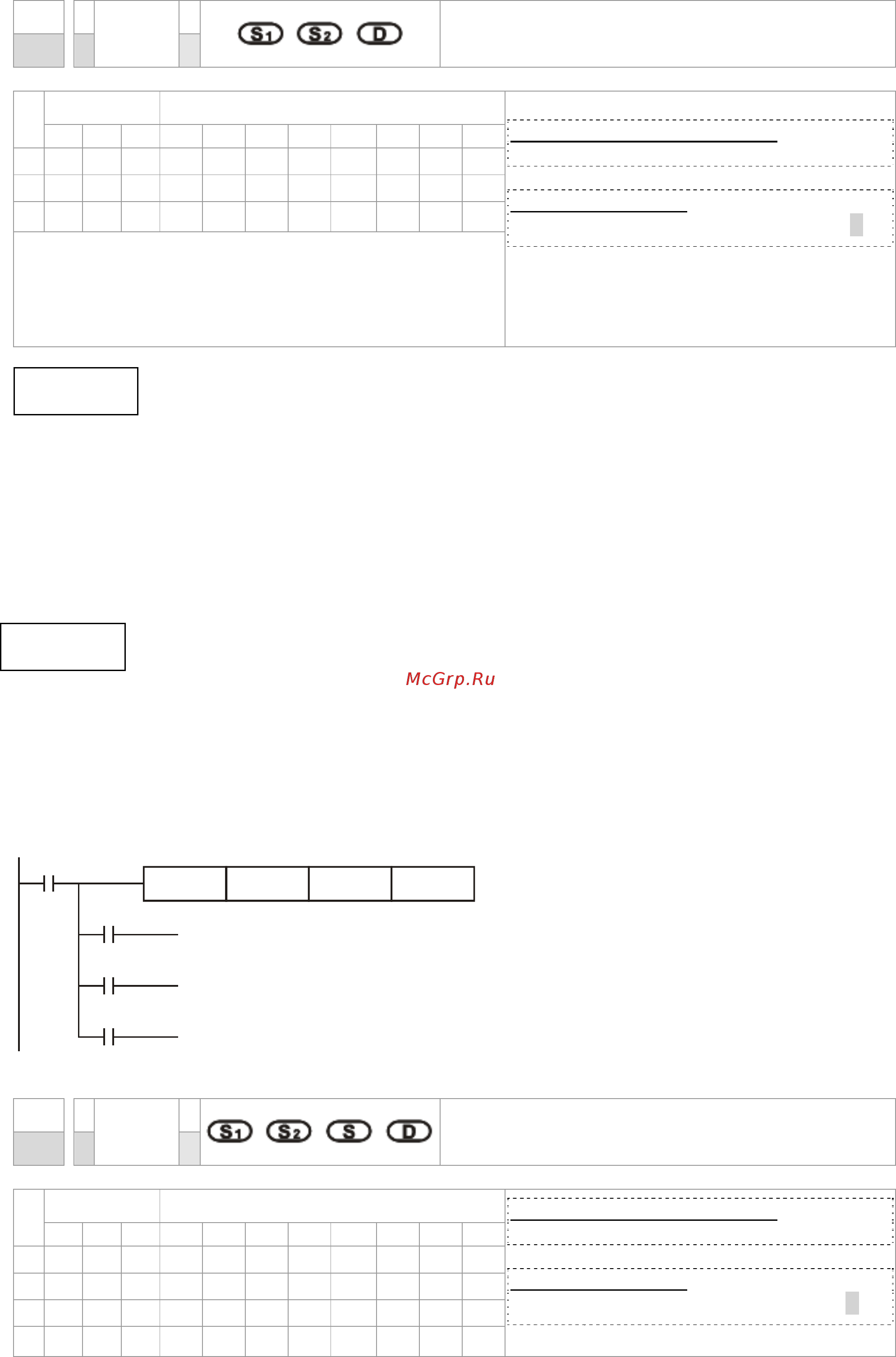

API
DECMP
Сравнение чисел с плавающей запятой
110
D P
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
32-битная команда
DECMP
DECMPР
Флаги: нет
X Y M K H KnX KnY KnM T C D
S1
＊ ＊
＊
S2
＊ ＊
＊
D
＊ ＊
*
Примечания:
Операнд D: Результат сравнения, занимает 3
последовательных адреса
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S
1
: 1-е сравниваемое значение S
2
: 2-е сравниваемое значение D: Результат сравнения,
3 последовательных адреса
Данные S
1
сравниваются с данными S
2
и результат (＞, ＝, ＜) отображается в трех
последовательных операндах D.
Если в качестве исходного значения S
1
или S
2
выступает константа K или H, значение
автоматически конвертируется в двоичное с плавающей запятой.
Если указано устройство M10, M10~M12 используются автоматически.
Когда X0 включен, один из M10~M12 включается. Когда X0 выключен, команда DECMP не
выполняется, M10~M12 сохраняет свое предыдущее состояние до выключения X0.
Можно комбинировать M10~M12 для отображения результата в виде ≤, ≥, ≠.
Команды RST или ZRST могут быть применены для сброса результата сравнения.
X0
DECMP D0 D100 M10
M10
M11
M12
M10 = ON when (D1,D0)>(D101,D100)
M11 = ON when (D1,D0)=(D101,D100)
M12 = ON when (D1,D0)<(D101,D100)
API
DEZCP
Зонное сравнение чисел с плавающей запятой
111
D P
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
32-битная команда
DEZCP
DEZCPР
X Y M K H KnX KnY KnM T C D
S1
＊ ＊
＊
S2
＊ ＊
＊
S
＊ ＊
＊
D
＊ ＊
*
Описание
Пример
М10=ВКЛ при
М12=ВКЛ при
М11=ВКЛ при
