Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-80
Примечания:
Операнд D: Результат сравнения, занимает 3
последовательных адреса
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
Флаги: нет
S
1
: Нижняя граница зоны сравнения S
2
: Верхняя граница зоны сравнения S:
Сравнительное значение D: Результат (3 последовательных операнда)
Данные S сравниваются с данными диапазона S
1
~ S
2
и результат (＞, ＝, ＜) отображается
в 3-х последовательных операндах D.
Если исходный операнд S
1
или S
2
имеет значение константы K или H, константа
автоматически конвертируется в двоичное число с плавающей запятой.
Операнд S
1
должен быть меньше операнда S
2.
Если S
1
> S
2
, команда определяет S
2
как 1
е
сравниваемое значение и проводит операцию в нормальном режиме.
При назначенном устройстве M10, M10~M12 используются автоматически.
Когда X0 включен, один из M10~M12 включается. Когда X0 выключен, команда DEZCP не
выполняется, M10~M12 сохраняют предыдущее значение до выключения X0.
Команды RST или ZRST можно применять для сброса результата сравнения.

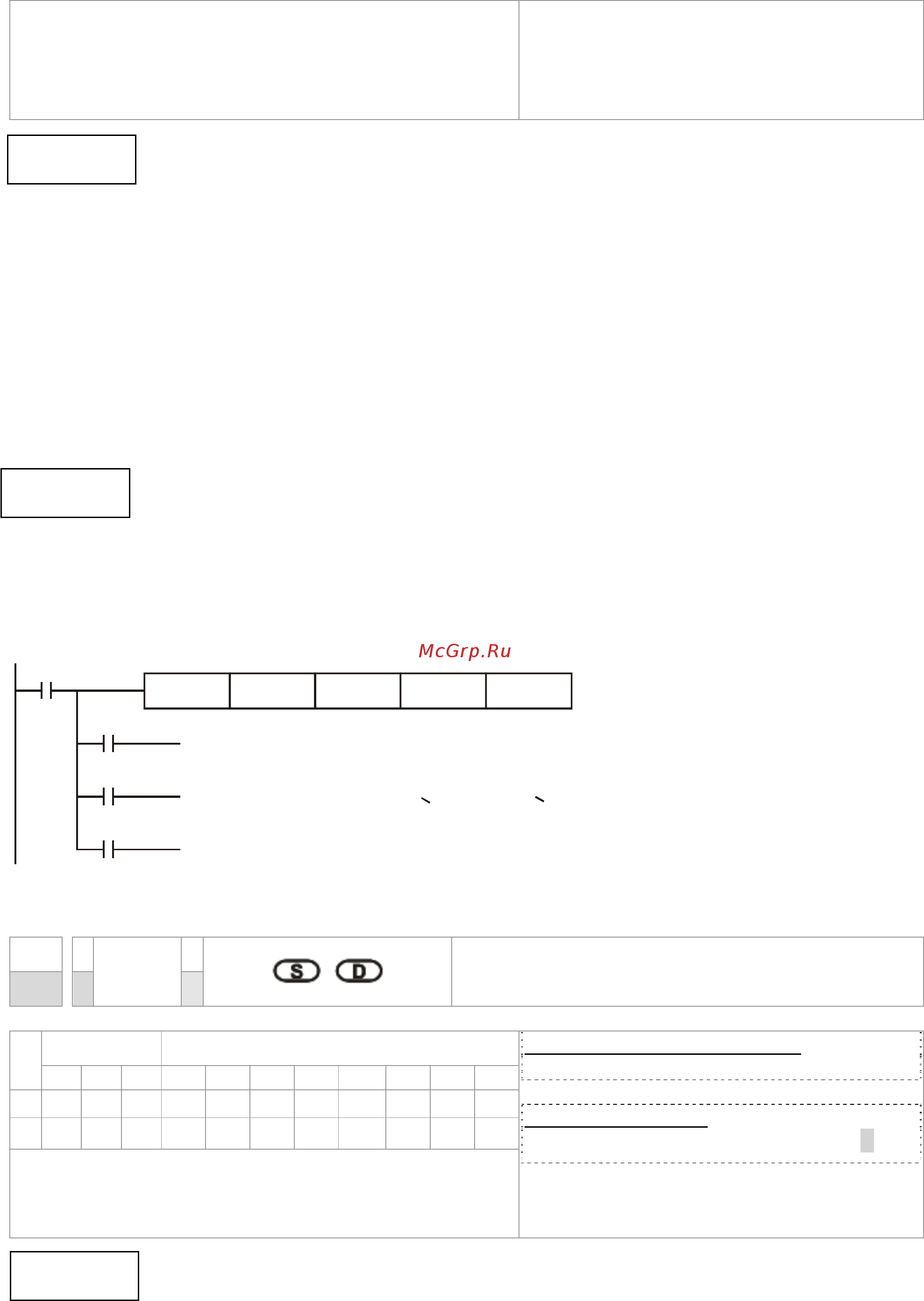

X0
DEZCP D0 D10 D20
M10
M11
M12
M10 = ON when (D1,D0)>(D21,D20)
M11 = ON when (D1,D0) (D21,D20) < (D11,D10) <
M12 = ON when (D21 D20)>(D11,D10) ,
M10
API
RAD
Перевод градусов в радианы
116
D P
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
32-битная команда
DRAD
DRADР
Флаги: нет
X Y M K H KnX KnY KnM T C D
S
＊ ＊
＊
D
＊ ＊
*
Примечания:
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S: Источник данных (градусы) D: Результат преобразования (радианы)
Преобразование осуществляется по формуле:
Рад ＝ град × (π/180)
Описание
Пример
М10=ВКЛ при
М11=ВКЛ при
М12=ВКЛ при
