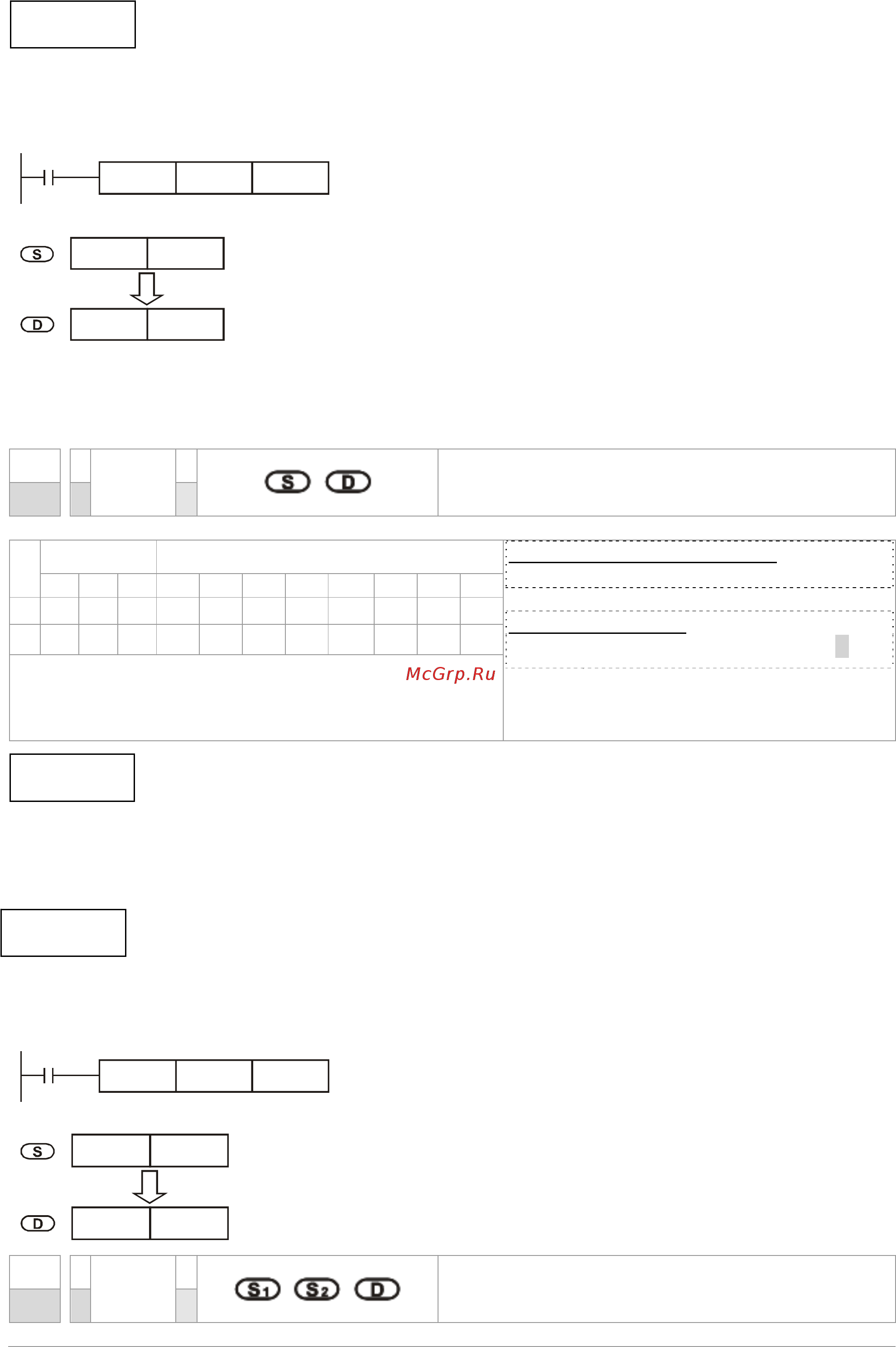

Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-81
Когда X0 включен, происходит преобразование значения в градусах двоичного числа с плавающей
запятой из (D1, D0) в радианы и результат сохраняется в том же формате в (D11, D10).
X0
DRAD D0 D10
D 1 D 0
D11
D10
binary floating point
Degree value
binary floating point
Radian value (degree x
/
180)
API
DEG
Перевод радиан в градусы
117
D P
Биты Слова
16-битная команда (5 шагов)
-
-
-
-
32-битная команда
DDEG
DDEGР
Флаги: нет
X Y M K H KnX KnY KnM T C D
S
＊ ＊
＊
D
＊ ＊
*
Примечания:
Допустимые диапазоны операндов приведены в
соответствующих спецификациях.
S: Источник данных (радианы) D: Результат (градусы)
Преобразование осуществляется по формуле:
Град ＝ Рад × (180/π)
Когда X0 включен, происходит преобразование значения в радианах двоичного числа с плавающей
запятой из (D1, D0) в градусы и результат сохраняется в том же формате в (D11, D10).
X0
DDEG D0 D10
D 1
D 0
D 11
D 10
binary floating point
Radian value
binary floating point
Degree value (radian x 180/ )
API
EADD
Сложение чисел с плавающей запятой
120
D P
Пример
Градусы, двоичное значение с
плавающей запятой
Радианы (градусы х π/180),
д
воичное
значение с плавающей запятой
Описание
Пример
Радианы, двоичное значение с
плавающей запятой
Градусы (радианы х 180/π),
д
воичное
значение с плавающей запятой
