Глава 16. Программируемый логический контроллер CH2000
еревод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-124
1. Когда подключен коммуникационный кабель RS-485, установите статус ПЛК “СТОП” с
помощью программы WPLSoft. (Если ПЛК установлен в режим “ПЛК Стоп”, то статус
ПЛК должен быть “стоп” сразу.)
2. Контроль адреса ведомого устройства и соответствующей станции. Например,
управление двумя станциями (максимально 8 станций при синхронном управлении),
если адреса станций 21 и 22, установите D2000 и D2100 на значения
20 и 21, и потом
установите D2200, D2300, D2400, D2500, D2600 и D2700 = 0. Настройка может быть
сделана с помощью редактора программы WPL как показано ниже:

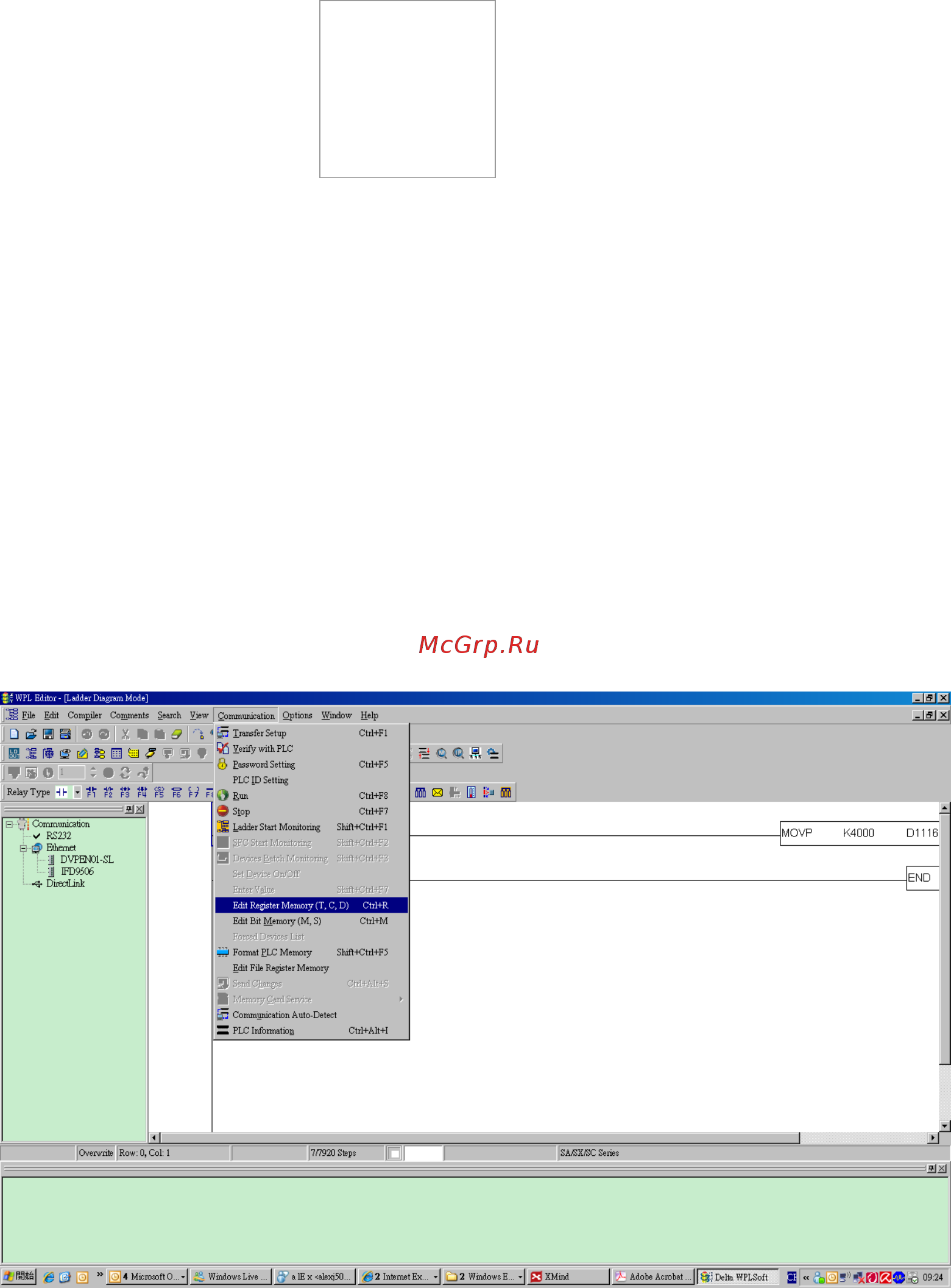

Откройте Open WPL Editor > communication> Edit Register Memory(T C D)
Когда появится окно “Register”, нажмите “Transmit”.
Ведомое
устройство 8
D2700
D2701
~
D2799
Номер устройства
Заводской код (L)
~
Адрес 4 (H) принимающей станции 4
