Глава 16. Программируемый логический контроллер CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
16-125

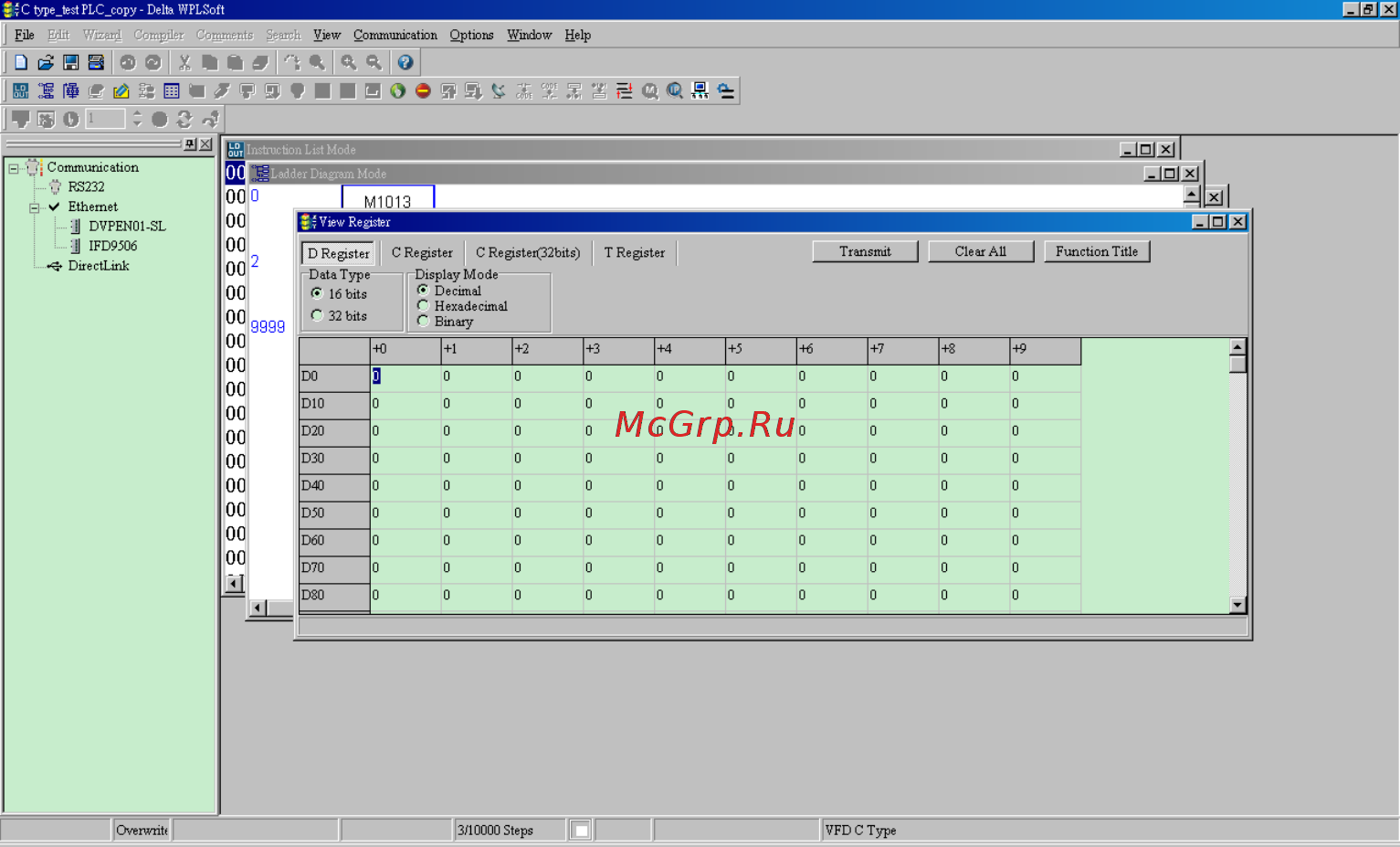

Когда появится окно передачи, выберите “read”, введите диапазон D2000~D2799
и нажмите ввод. Будут считаны значения D2000~D2799. Если связь прерывается,
проверьте параметры коммуникации (предустановленно: ПЛК - 2, 9600, 7N2,
ASCII).
Добавьте ведомые устройства для управления. Установите D2000 и D2100 на
значения 20 и 21, затем установите D2200, D2300, D2400, D2500, D2600 и D2700
= 0.
Снова нажмите ”Transmit”. Когда появится окно передачи, введите диапазон
D2000~D2799 и нажмите ввод. Значения
D2000~D2799 будут записаны
(Возникновение ошибок обозначает, что ПЛК не находится в режиме “стоп”.
Значения могут быть записаны только в режиме “стоп”, установите ПЛК в режим
“стоп”.)
Другой способ – с помощью установки D1091. Установите соответствующий
исключаемому ведомому устройству бит в 0 (диапазон адресов No.1~8).
Например, если необходимо исключить ведомые устройства No. 2, 6 и 7,
установите D1091 = 003B следующими
шагами: WPL Editor > communication> Edit
Register Memory(T C D)
3. Произведите настройку связи. Если указанные ниже условия относятся к вашему
случаю, то дополнительные действия не требуются:
В данном применении производится только управление скоростью
привода. (Для других случаев таких, как управление положением и моментом,
должны быть настроены D2000~D2799. Для более детального описания
обратитесь к синхронному контролю по положению, моменту и возврату в
начальное положению.
Для реализации синхронного управления по положению для ведомого устройства
включите соответствующую функцию PDO 3.
(В
настоящее время CН2000 не поддерживает поточечное позиционирование.)
Для включения PDO 3 TX (Ведущее устройство посылает команду
