Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-21
Типоразмер F

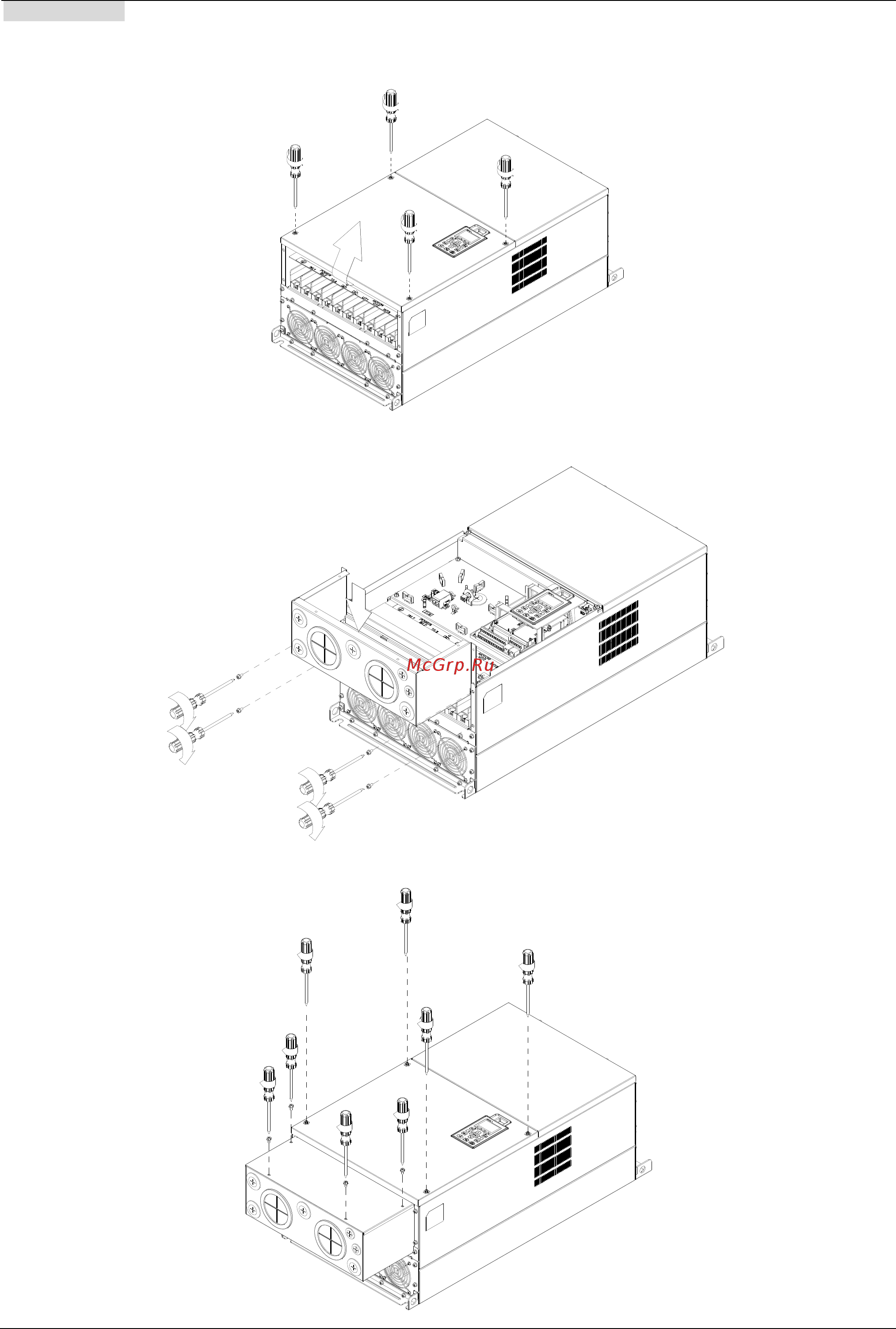

1. Выкрутите винты передней крышки ПЧ, нажмите на защелки по бокам и снимите крышку, как показано
на рис. Усилие откручивания: 14~16 кг*см (12.2~13.9Ib-in).
2. Установите кожух и закрутите 4 винтов как показано на рис.
Усилие затяжки: 24~26 кг*см (20.8~22.6Ib-in).
3. Установите кожух и закрутите винты как показано на рис.
