Глава 7 Дополнительное оборудованиеVFD-CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
7-22
Типоразмер G

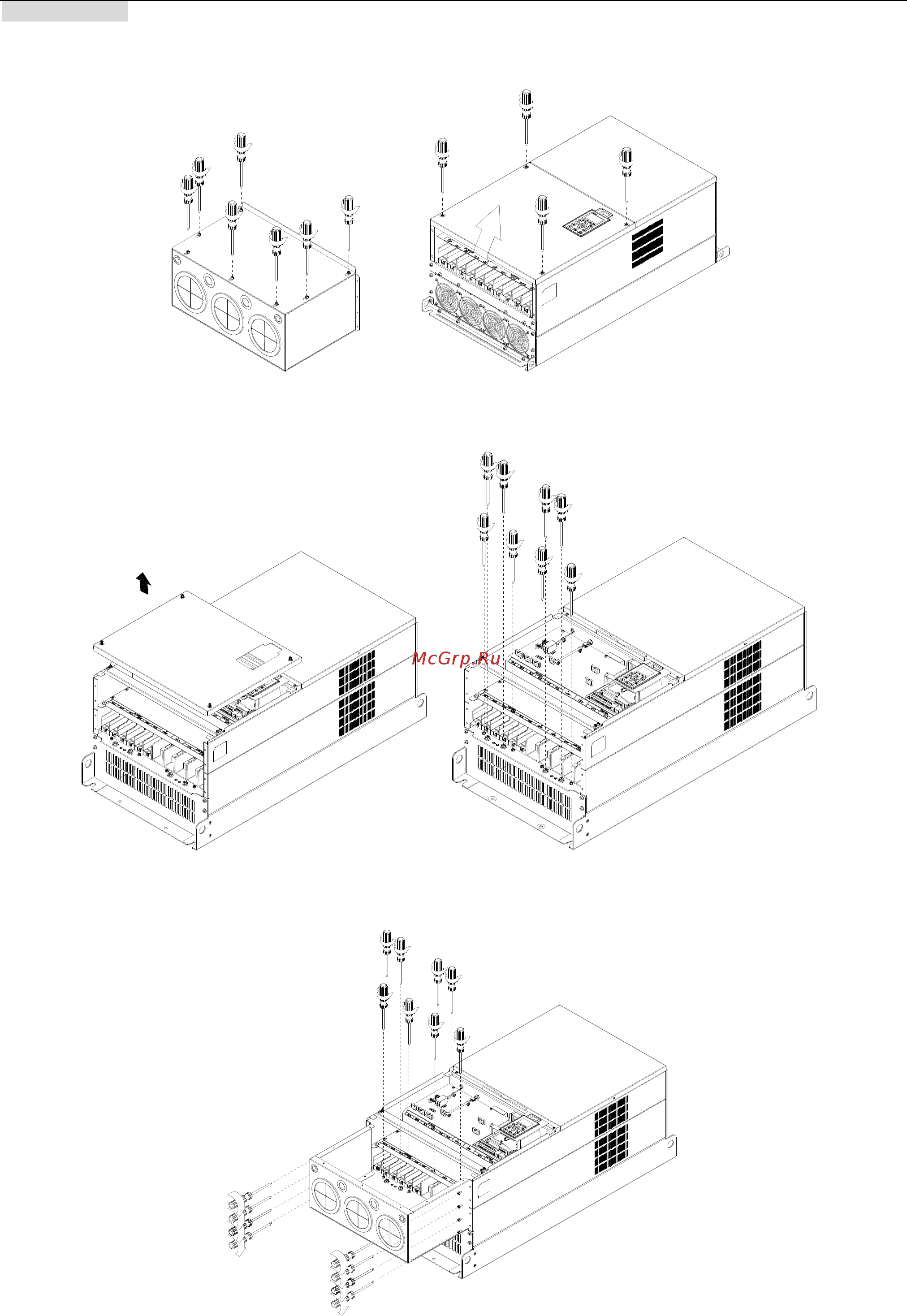

1. Выкрутите 7 винтов крышки кожуха и снимите ее. Выкрутите винты передней крышки ПЧ, нажмите на
защелки по бокам и снимите крышку, как показано на рис. Усилие откручивания: 12~15 кг*см
(10.4~13Ib-in).
Удалите переднюю крышку ПЧ и выкрутите винты как показано на рис.
Усилие откручивания: 12~15 кг*см (10.4~13Ib-in).
2. Установите кожух и закрутите винты
как показано на рис.
Усилие затяжки: 25~30 кг*см (20.8~30Ib-in); Усилие затяжки: 12~15 кг*см (10.4~13Ib-in)
2
3
4
1
