Srpski (RS)
1017

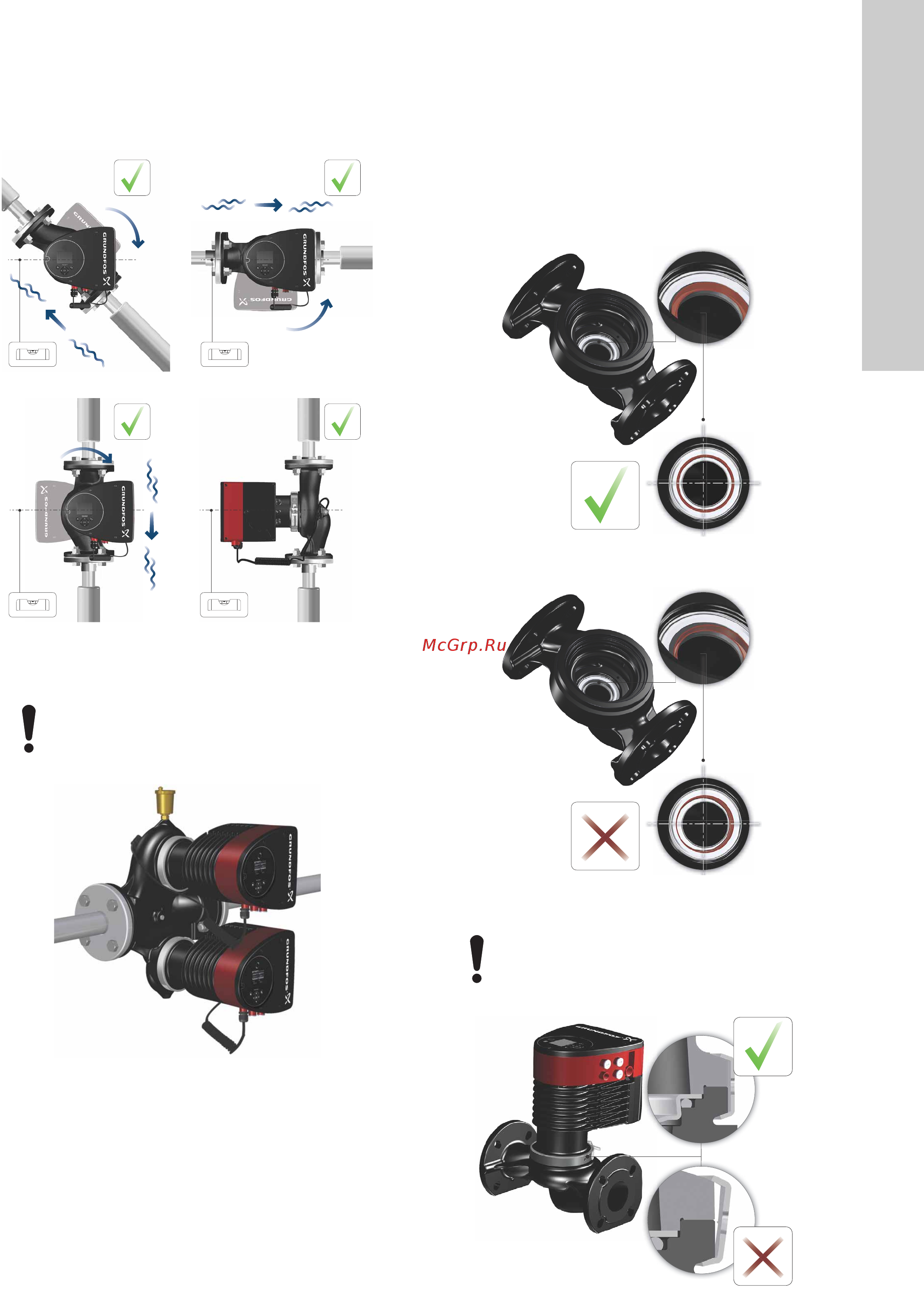

3.5 Položaj kontrolne kutije
Da biste obezbedili adekvatno hlađenje, vodite računa da
kontrolna kutija bude u horizontalnom položaju uz Grundfos
logotip u vertikalnom položaju. Pogledajte sl. 9.
Slika 9 Pumpa sa kontrolnom kutijom u horizontalnom
položaju
Slika 10 Automatski odzračni ventil
3.6 Položaj glave pumpe
Ako glavu pumpe uklonite pre njene ugradnje u cevovod, prilikom
postavljanja glave na kućište pumpe, obratite posebnu pažnju:
1. Vizuelno proverite da li je plivajući prsten centriran u
zaptivnom sistemu. Pogledajte slike 11 i 12.
2. Glavu pumpe sa vratilom rotora i radnim kolom, pažljivo
spustite u kućište pumpe.
3. Pre zatezanja spojnice, pobrinite se da se kontaktne površine
kućišta pumpe i glave pumpe dodiruju. Pogledajte sl. 13.
Slika 11 Ispravno centriran sistem za zaptivanje
Slika 12 Neispravno centriran sistem za zaptivanje
Slika 13 Montaža glave pumpe na kućište pumpe
TM05 2915 3216
Na dvoradne pumpe instalirane u horizontalnim
cevima, postavite automatski odzračni ventil, Rp
1/4 u gornjem delu kućišta pumpe. Pogledajte sl.
10.
TM05 6061 3216
TM05 6650 3216TM05 665132162
Proverite položaj spojnice pre njenog zatezanja.
Neispravan položaj spojnice izazvaće curenje
pumpe i oštećenje hidrauličkih delova u glavi
pumpe. Pogledajte sl. 13.
TM05 5837 3216
