Ελληνικά (GR)
522

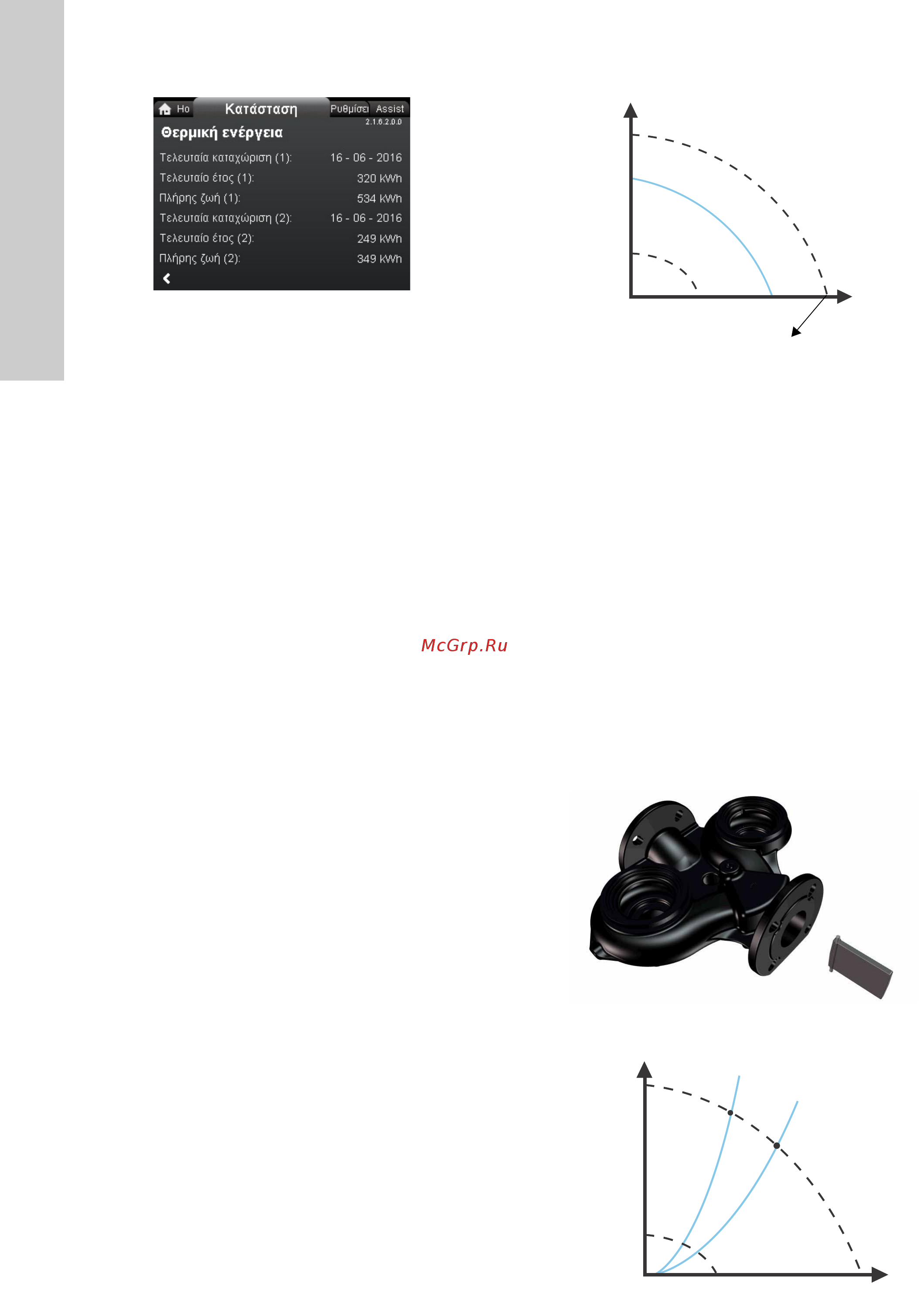

"Θερμική ενέργεια"
Περιήγηση
"Home" > "Κατάσταση" > "Μετρητής θερμ.ενέργ." > "Θερμική
ενέργεια"
"Θερμική ενέργεια"
Μπορείτε να μετράτε τόσο τη θέρμανση όσο και την ψύξη στο ίδιο
σύστημα. Εάν ένα σύστημα χρησιμοποιείται και για θέρμανση και
για ψύξη, εμφανίζονται αυτόματα δύο μετρητές στην οθόνη.
Η χρονική σήμανση της ημερομηνίας υποδεικνύει την τελευταία
χρήση του
συγκεκριμένου μετρητή.
Η τιμή "τελευταίο έτος (2)" αντιπροσωπεύει τις τελευταίες 52
διαδοχικές εβδομάδες κατά τις οποίες ο κυκλοφορητής έχει
τροφοδοτηθεί με ρεύμα. Ο χρήστης μπορεί να επανατάξει την
τιμή χειροκίνητα.
8.9 Επίδραση εξωτερικού σημείου ρύθμισης
Η επίδραση εξωτερικού σημείου ρύθμισης χρησιμοποιείται
συνήθως για τον έλεγχο της ταχύτητας σύμφωνα με κάποιο
σημείο ρύθμισης μέσω ενός σήματος 0-10 V.
Ακολουθήστε βήμα προς βήμα τον οδηγό για να ολοκληρώσετε τη
ρύθμιση της εισόδου αισθητήρα. Ξεκινήστε με την οθόνη μονάδας
και τελειώστε με την οθόνη περίληψης.
1. Ελέγξτε τις τιμές που καταχωρήσατε.
2. Πατήστε [OK] για να επιβεβαιώσετε και να ενεργοποιήσετε τις
ρυθμίσεις.
3. Επιστρέψτε στο μενού "Ρυθμίσεις" και βρείτε το "Λειτουργία
εξωτ. σημείου ρύθμ.".
4. Επιλέξτε τη λειτουργία "Γραμμική με MIN".
Βλέπε κεφάλαιο "Λειτουργία εξωτ. σημείου ρύθμ.".
8.10 Ακρίβεια εκτίμησης παροχής
Ο εσωτερικός αισθητήρας εκτιμά τη διαφορά στην πίεση μεταξύ
του στομίου εισόδου και εξόδου του κυκλοφορητή. Η μέτρηση δεν
είναι μια άμεση μέτρηση διαφορικής πίεσης, αλλά γνωρίζοντας
τον υδραυλικό σχεδιασμό του κυκλοφορητή, μπορείτε να
υπολογίσετε τη διαφορική πίεση στον κυκλοφορητή. Η ταχύτητα
και η ισχύς δίνουν μία άμεση εκτίμηση του πραγματικού
σημείου
λειτουργίας στο οποίο λειτουργεί ο κυκλοφορητής.
Η υπολογισμένη παροχή έχει ακρίβεια που καθορίζεται ως +/- xx
% της Q
max
. Όσο μικρότερη η παροχή στον κυκλοφορητή, τόσο
πιο ανακριβής θα είναι η ένδειξη. Βλέπε επίσης κεφάλαιο
8.8.6 "Μετρητής θερμ.ενέργ.".
Παράδειγμα:
Σχ. 58 Q
max
1. Ο MAGNA3 65-60 έχει Q
max
της τάξης των 40 m
3
/h.
Τυπικά, μία ακρίβεια του 5 % σημαίνει 2 m
3
/h ανακρίβεια της
Q
max
+/- 2 m
3
/h.
2. Αυτή η ακρίβεια ισχύει για ολόκληρη την περιοχή QH. Εάν ο
κυκλοφορητής υποδεικνύει 10 m
3
/h, η μέτρηση είναι 10 +/- 2
m
3
/h.
3. Η παροχή μπορεί να κυμαίνεται από 8-12 m
3
/h.
Η χρήση ενός μείγματος νερού και αιθυλενογλυκόλης θα μειώσει
την ακρίβεια.
Εάν η παροχή είναι κάτω από το 10 % της Q
max
, η οθόνη
εμφανίζει χαμηλή παροχή.
8.11 Μανομετρικά ύψη κυκλοφορητή σε κυκλοφορητές
διπλής κεφαλής
Το περίβλημα ενός κυκλοφορητή διπλής κεφαλής έχει ένα κλαπέ
στην πλευρά εξόδου. Το κλαπέ κλείνει στεγανά το στόμιο του
περιβλήματος του αδρανούς κυκλοφορητή για να αποτρέψει την
επιστροφή του αντλούμενου υγρού στην πλευρά εισόδου. Βλέπε
σχήμα 59. Λόγω του κλαπέ υπάρχει μία διαφορά στο μανομετρικό
ύψος μεταξύ των δύο κεφαλών του
κυκλοφορητή. Βλέπε σχήμα
60.
Σχ. 59 Περίβλημα κυκλοφορητή διπλής κεφαλής με κλαπέ
Σχ. 60 ∆ιαφορά μανομετρικού ύψους μεταξύ των δύο κεφαλών
του κυκλοφορητή
2.1.6.2.0.0 Θερμική ενέργεια
TM05 2448 5111TM06 1565 2514TM06 1566 2514
H
Q
Μέγ.
Ελάχ.
Qmax
H
Q
∆εξιά κεφαλή
Αριστερή κεφαλή
