1361
8.6.4 "Настройки регулятора"
Зміна значень коефіцієнта посилення і сталої часу впливає на
всі режими керування. При зміні одного режиму керування на
інший поверніть значення коефіцієнту посилення i сталої часу
до заводських установок.
Заводські налаштування для всіх інших режимів керування:
Коефіцієнт посилення, K
p
, становить 1.
Стала часу, T
i
, становить 8.
У таблиці показані рекомендовані параметри налаштування
регулятора.
У разі використання вбудованого датчика температури у
якості одного з датчиків необхідно встановлювати насос
якомога ближче до споживача.
1)
У системах опалення у разі збільшення продуктивності
насоса збільшується температура на датчику.
2)
У системах охолодження у разі збільшення продуктивності
насоса зменшується температура на датчику.
3)
Вбудований датчик температури.
L1: Відстань в метрах між насосом та споживачем.
L2: Відстань в метрах між споживачем та датчиком.
Вказівки з налаштування ПІ-регулятора
У більшості варіантів використання заводське налаштування
сталих регулятора, тобто коефіцієнта посилення і сталої часу,
забезпечує оптимальну роботу насоса. Однак у деяких
випадках використання може потребуватися додаткове
налаштування регулятора.

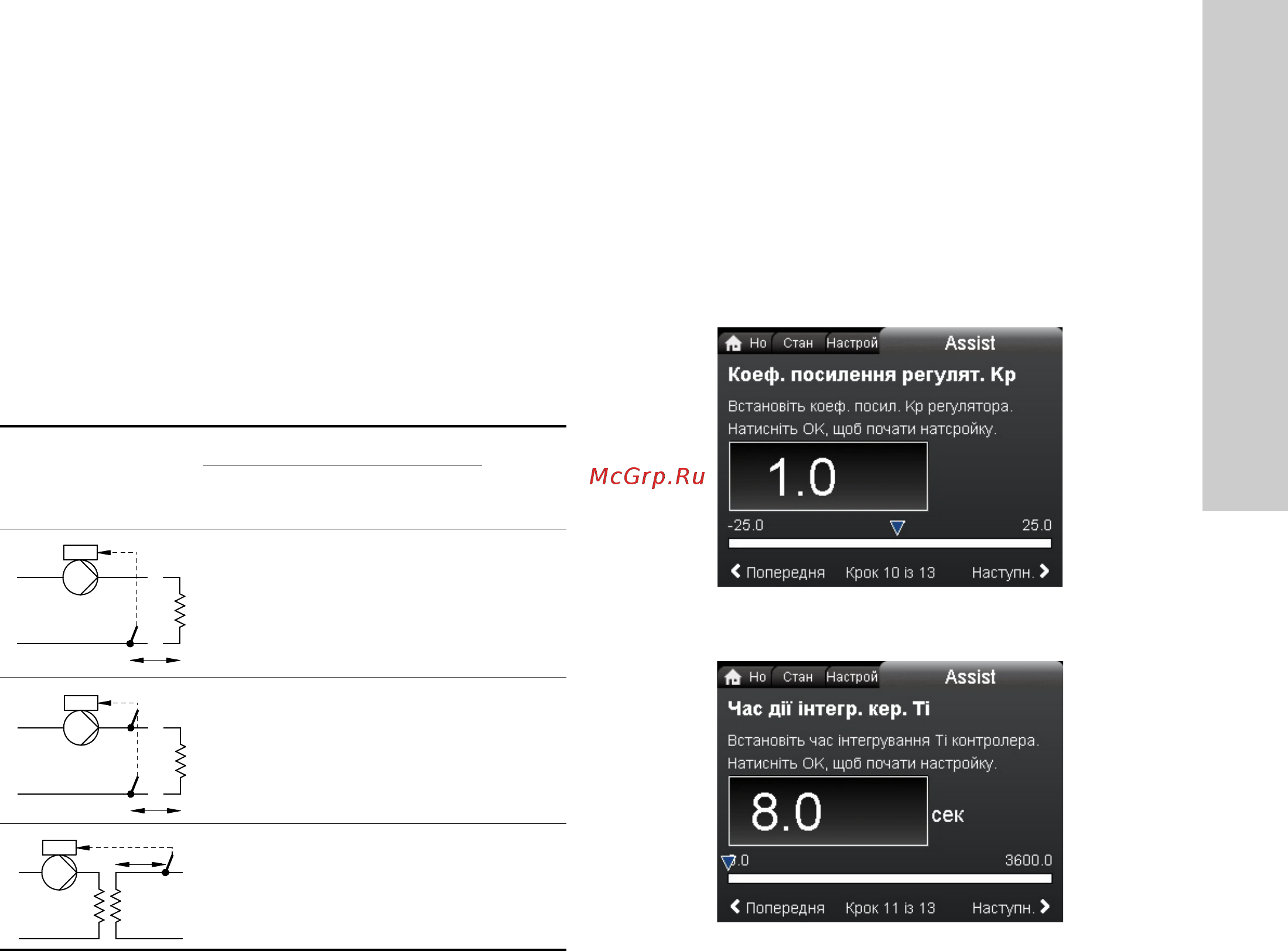

Установлені значення вказані на рис. 44 і 45. Додаткову
інформацію про налаштування дивіться в меню "Assist" у
розділі 8.8.1 "Допомога при настройці насоса".
Рис. 44 "Коеф. посилення регулят. Kp"
Рис. 45 "Час дії інтегр. кер. Ti"
Порядок дій:
1. Збільшіть коефіцієнт посилення до моменту, коли двигун
почне працювати нестабільно. Нестабільність може бути
виявлена, якщо виміряні значення почнуть коливатися.
Більш того, нестабільність стає чутна, оскільки двигун
починає працювати нерівномірно, оберти збільшуються і
зменшуються.
Деякі системи, такі як терморегулятори, мають повільну
реакцію, тобто перед
тим, як двигун стає нестабільним,
проходить декілька хвилин.
2. Задайте коефіцієнт посилення до рівня половини
значення, при якому двигун починає працювати
нестабільно.
3. Знижуйте сталу часу, допоки робота двигуна не стане
нестабільною.
4. Встановіть сталу часу на рівень подвоєного значення, при
якому робота двигуна стала нестабільною.
Практичні методи
Якщо регулятор реагує дуже
повільно, слід збільшити
коефіцієнт посилення.
Якщо регулятор нестійкий або в ньому виникають коливання,
слід демпфувати систему пониженням коефіцієнта посилення
або збільшенням часу інтегрування.
Модель А
Для зміни сталих регулятора, коефіцієнта посилення та
сталої часу слід вживати комплект інструментів Grundfos GO.
Можна задавати лише позитивні значення.
Моделі В і С
Змінюйте налаштування керування з екрану
чи за допомогою
Grundfos GO. Можна задавати позитивні і негативні значення.
Система/
застосування
K
p
T
i
Система
опалення
1)
Система
охолодження
2)
0,5 - 0,5
10 + 5
(L
1
+ L
2
)
- 0,5
10 + 5
(L
1
+ L
2
)
0,5 - 0,5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
