Français (FR)
448
Courbe externe forcée maximale ou minimale
Le circulateur peut être forcé à fonctionner sur la courbe maxi-
male ou minimale via l'entrée digitale.
Sélectionner la fonction de l'entrée digitale sur le panneau de
commande du circulateur ou à l'aide de Grundfos GO.
7.4.3 Entrée analogique
Voir fig. 25, pos. 3.
L'entrée analogique peut être utilisée pour la connexion d'un cap-
teur externe destiné à la mesure de la température ou de la pres-
sion. Voir fig. 31.
Vous pouvez utiliser des types de capteur avec signal 0-10 V ou
4-20 mA.
Il est également possible d'utiliser l'entrée analogique pour un
signal externe destiné à un système de gestion d'immeuble ou un
système similaire. Voir fig. 32.
• Si l'entrée est utilisée pour le compteur d'énergie thermique,
installer un capteur de température dans la tuyauterie de
retour.
• Si le circulateur est installé dans la tuyauterie de retour, instal-
ler le capteur dans la tuyauterie de départ.
• Si le mode de régulation de la température constante a été
activé et si le circulateur est installé dans la tuyauterie de
départ de l'installation, installer le capteur dans la tuyauterie
de retour.
• Si le circulateur est installé dans la tuyauterie de retour, vous
pouvez utiliser le capteur de température interne.
Vous pouvez modifier le type de capteur (0-10 V ou 4-20 mA) sur
le panneau de commande ou à l'aide de Grundfos GO.

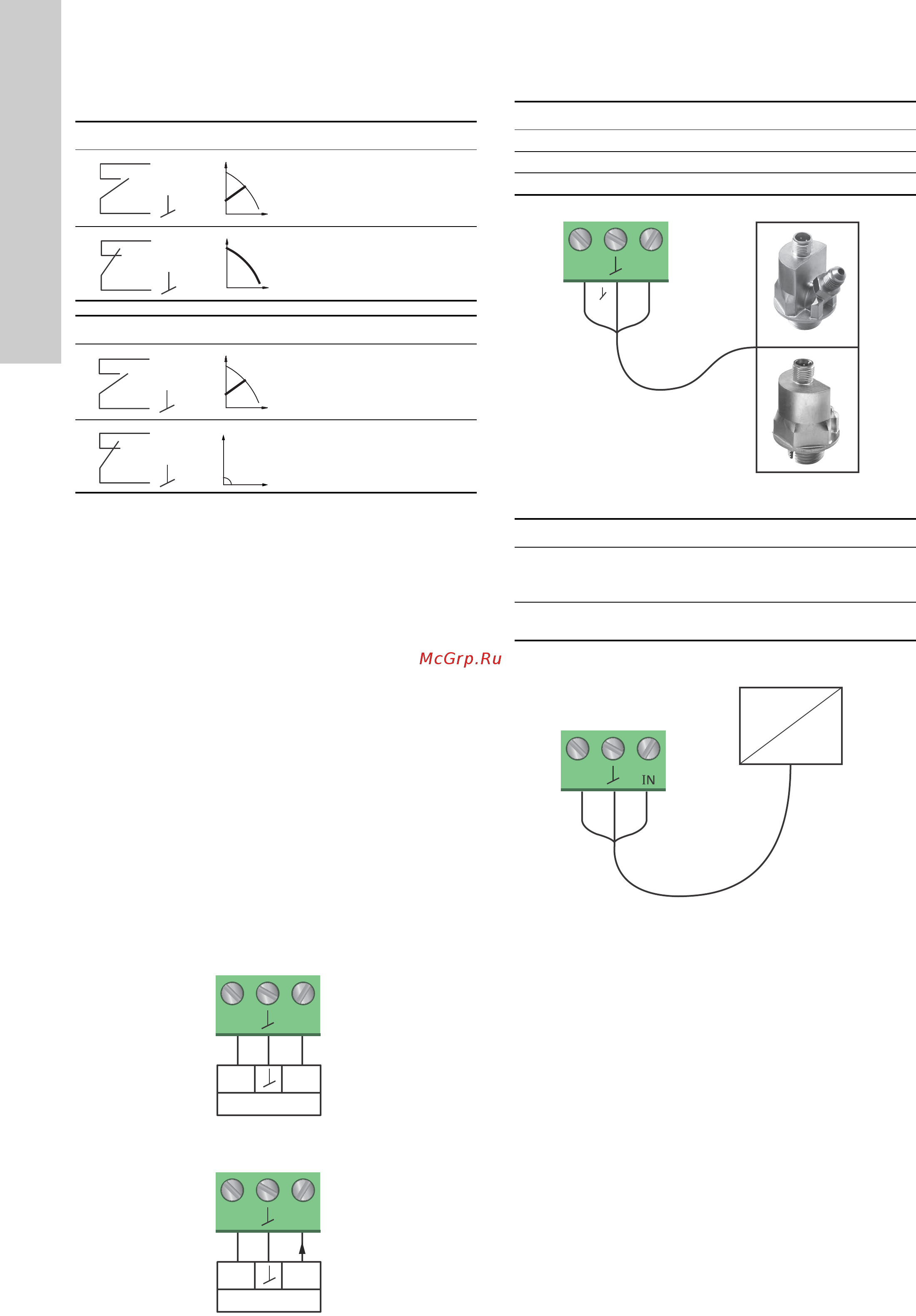

Fig. 29 Entrée analogique pour capteur externe, 0-10 V
Fig. 30 Entrée analogique pour capteur externe, 4-20 mA
Afin d'optimiser la performance du circulateur, des capteurs
externes peuvent être utilisés dans les cas suivants :
Fig. 31 Exemples de capteurs externes
Pour plus de détails, voir le paragraphe 11.4 Capteurs externes.
Fig. 32 Exemples de signal externe pour la régulation via
GTB/PLC
Courbe maximale
Régime normal
Courbe maximale
Courbe minimale
Régime normal
Courbe minimale
TM05 3221 0612TM05 2948 0612
M
A
Q
H
M
A
Q
H
M
I
Q
H
M
I
Q
H
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
I
24V
I
N
Mode fonction ou régulation Type de capteur
Compteur d'énergie thermique Capteur de température
Température constante Capteur de température
Pression proportionnelle Capteur de pression
TMTM06 7237 3416
Pos. Type de capteur
1
Capteur de température et de pression combiné,
Grundfos type RPI T2.
Raccord 1/2" et signal 4-20 mA.
2
Capteur de pression, Grundfos type RPI.
Raccord 1/2" et signal 4-20 mA.
TM05 2888 0612
Vcc
Signal
1
2
24V
BMS
PLC
