Français (FR)
481
11.6 Bride d'obturation
Une bride d'obturation sert à boucher l'ouverture en cas de retrait
pour réparation de l'une des têtes d'un circulateur double afin que
l'autre circulateur continue à fonctionner normalement. Voir fig.
63.

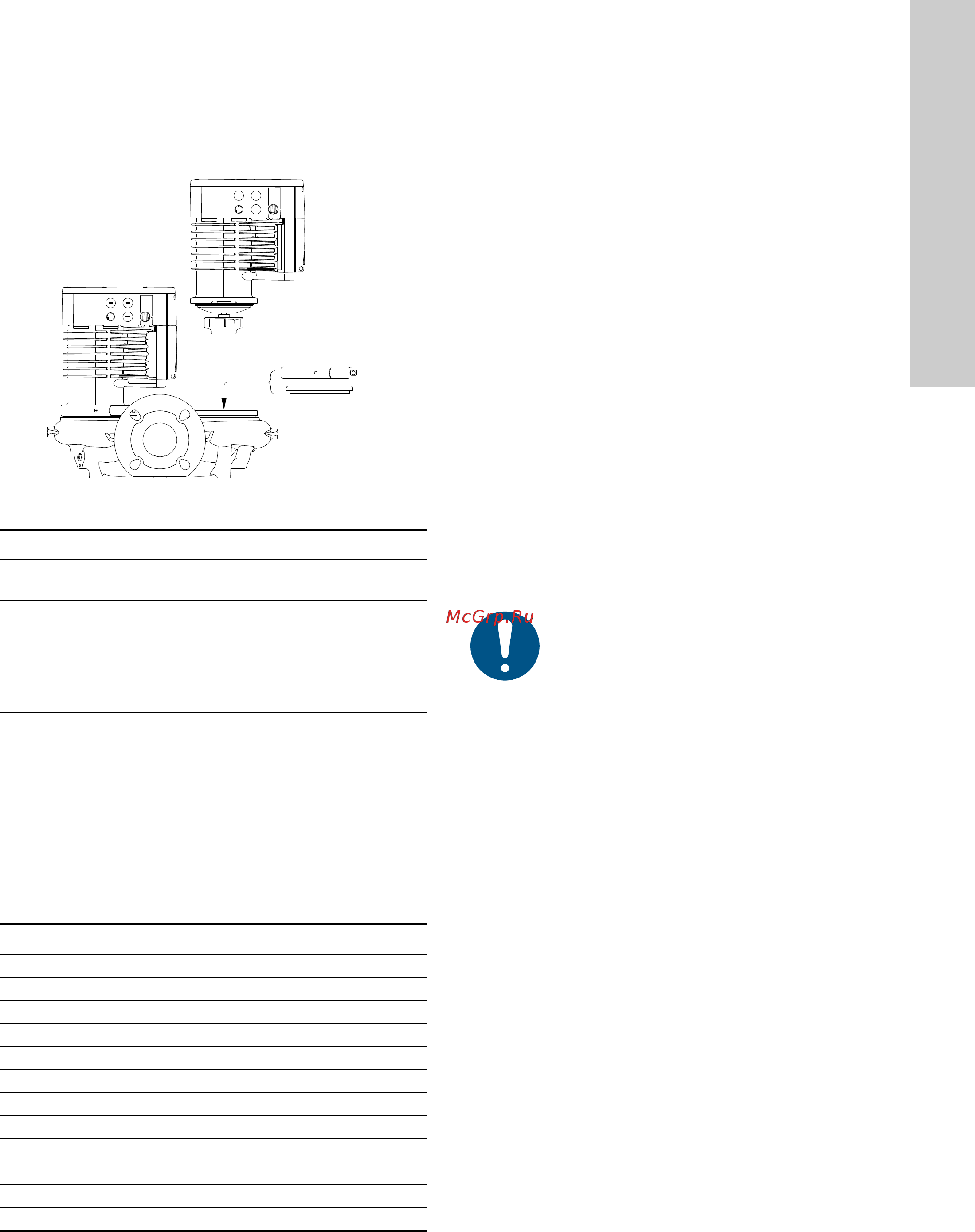

Fig. 63 Position de la bride d'obturation
11.7 Kits d'isolation pour installations de climatisation
et de refroidissement
Vous pouvez équiper les circulateurs simples pour installations
de climatisation et de refroidissement de coquilles d'isolation. Un
kit est composé de deux coquilles en polyuréthane et d'un joint
auto-adhésif pour assurer une étanchéité parfaite.
Les dimensions des coquilles d'isolation pour circulateurs dans
les installations de climatisation et de refroidissement sont diffé-
rentes de celles des coquilles d'isolation pour circulateurs dans
les installations de chauffage.
Les coquilles d'isolation des circulateurs simples destinés aux
installations de chauffage sont fournies avec le circulateur.
12. Caractéristiques techniques
Tension d'alimentation
1 x 230 V ± 10 %, 50/60 Hz, PE.
Protection moteur
Le circulateur ne nécessite aucune protection externe du moteur.
Indice de protection
IPX4D (EN 60529).
Classe d’isolation
F.
Humidité relative de l'air
Maximum 95 %.
Température ambiante
0 °C à +40 °C.
Lors du transport : -40 à +70 °C.
Classe de température
TF110 (EN 60335-2-51).
Température du liquide
Continu : -10 à +110 °C.
Circulateurs en acier inoxydable dans les installations d’eau
chaude sanitaire :
Dans les installations d'eau chaude sanitaire, il est recommandé
de garder une température de liquide inférieure à +65 °C afin
d'éviter le risque de précipitation de chaux.
Pression de l'installation
La pression de service maximale est indiquée sur la plaque
signalétique :
PN 6 : 6 bar/0,6 MPa
PN 10 : 10 bar/ 1,0 MPa
PN 16 : 16 bar/ 1,6 MPa.
Pression test
Les circulateurs peuvent résister aux pressions test mentionnées
dans la norme EN 60335-2-51. Voir ci-dessous.
• PN 6 : 7,2 bar
• PN 10 : 12 bar
• PN 6/10 : 12 bar
• PN 16 : 19,2 bar.
En fonctionnement normal, ne pas utiliser le circulateur à des
pressions supérieures à celles indiquées sur la plaque signalé-
tique.
Le test de pression a été effectué avec de l’eau contenant des
additifs anti-corrosion à une température de 20 °C.
TM05 5994 4312
Type de circulateur Code article
MAGNA3 32-40/60/80/100 (F)
MAGNA3 40-40/60 F
98159373
MAGNA3 32-120 F
MAGNA3 40-/80/100/120/150/180 F
MAGNA3 50-40/60/80/100/120/150/180 F
MAGNA3 65-40/60/80/100/120/150 F
MAGNA3 80-40/60/80/100/120 F
MAGNA3 100-40/60/80/100/120 F
98159372
Type de circulateur Code article
MAGNA3 25-40/60/80/100/120 (N) 98354534
MAGNA3 32-40/60/80/100/120 (N) 98354535
MAGNA3 32-40/60/80/100 F (N) 98354536
MAGNA3 32-120 F (N) 98063287
MAGNA3 40-40/60 F (N) 98354537
MAGNA3 40-80/100 F (N) 98063288
MAGNA3 40-120/150/180 F (N) 98145675
MAGNA3 50-40/60/80 F (N) 98063289
MAGNA3 50-100/120/150/180 F (N) 98145676
MAGNA3 65-40/60/80/100/120/150 F (N) 96913593
MAGNA3 80-40/60/80/100/120 F 98134265
MAGNA3 100-40/60/80/100/120 F 96913589
La pression d'aspiration réelle et la pression du cir-
culateur lorsque celui-ci fonctionne à vanne fermée
doivent être inférieures à la pression de service
maximum autorisée.
