Lietuviškai (LT)
708
6.4 Modelio tipas
Ši įrengimo ir naudojimo instrukcija apima visus modelius.
Modelio versija nurodyta vardinėje plokštelėje. Žr. 22 pav.

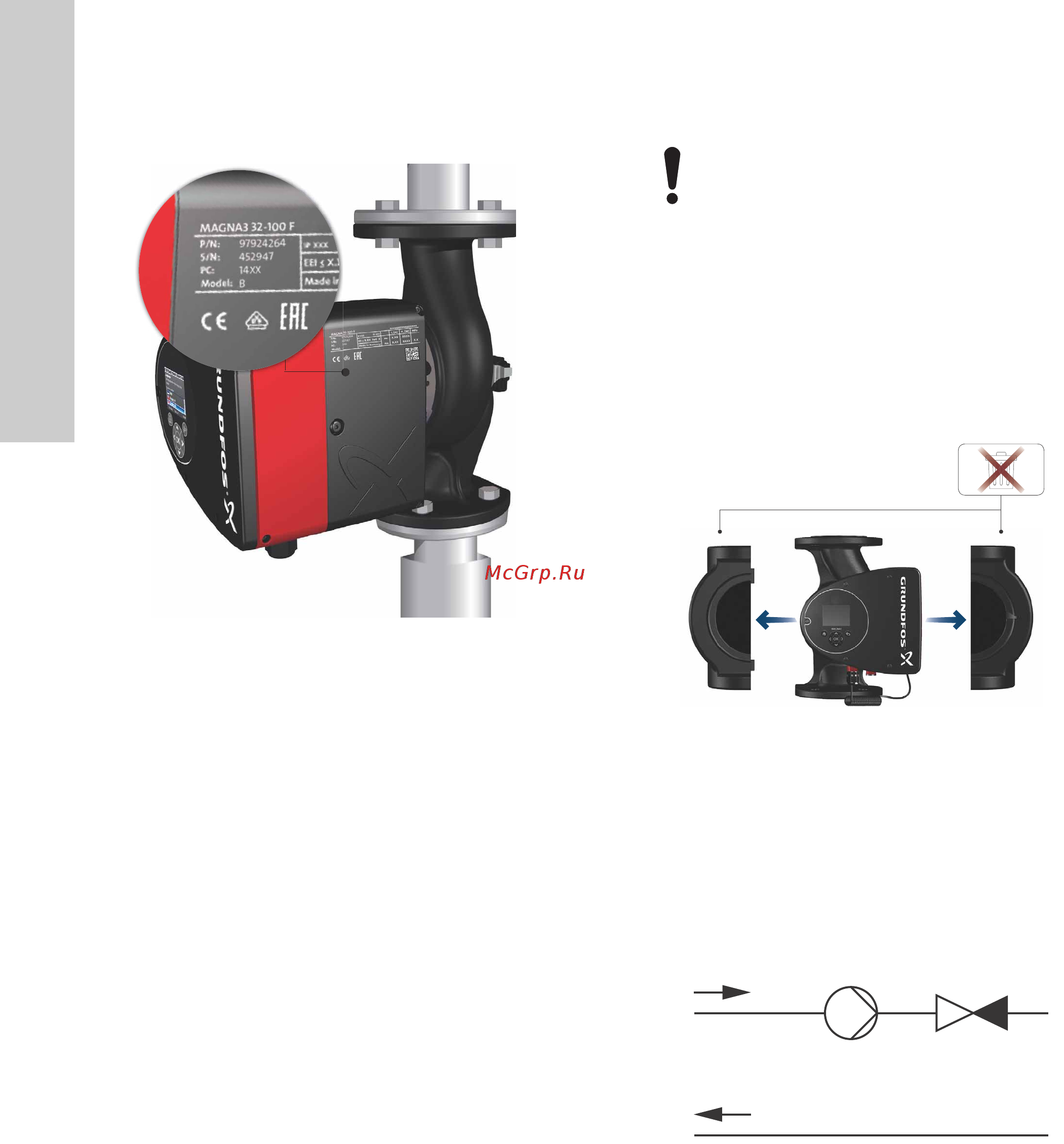

22. pav. Modelio identifikavimas ant produkto
Skirtingos modelių versijos nurodytos MAGNA3 duomenų
buklete.
6.5 Radijo ryšys
Šio produkto radijo dalis yra 1 klasės prietaisas ir jis gali būti
naudojamas be apribojimų bet kurioje ES šalyje.
Paskirtis
Šiame siurblyje yra nuotoliniam jo valdymui skirtas radijo imtuvas
ir siųstuvas.
Siurblys per jame integruotą radijo imtuvą ir siųstuvą gali palaikyti
ryšį su "Grundfos GO" ir kitais to paties tipo MAGNA3 siurbliais.
6.6 Izoliaciniai kevalai
Izoliaciniai kevalai gaminami tik vienos galvos siurbliams.
Sumažinkite šilumos nuostolius izoliuodami siurblio korpusą ir
vamzdžius. Žr. 23 pav. ir 14 pav.
• Šildymo sistemose naudojamiems siurbliams skirti izoliaciniai
kevalai pateikiami kartu su siurbliu.
• Oro kondicionavimo ir vėsinimo sistemose iki -10 °C
naudojamų siurblių izoliaciniai kevalai turi būti užsakomi
atskirai. Žr. skyrių 11.7 Izoliavimo komplektai oro
kondicionavimo ir vėsinimo sistemoms.
Uždėjus izoliacinius kevalus padidėja siurblio matmenys.
23. pav. Izoliaciniai kevalai
Ant šildomo sistemoms skirtų siurblių izoliaciniai kevalai yra
uždėti jau gamykloje. Prieš montuodami siurblį izoliacinius
kevalus nuimkite.
6.7 Atbulinis vožtuvas
Jei vamzdžių sistemoje yra atbulinis vožtuvas, būtina užtikrinti,
kad nustatytas minimalus slėgis siurblio išvade visada būtų
didesnis už šio vožtuvo užsidarymo slėgį. Žr. 24 pav. Tai ypač
svarbu, kai naudojamas proporcinio slėgio režimas (kai esant
mažam debitui sumažinamas slėgis).
24. pav. Atbulinis vožtuvas
TM05 8798 3216
Apribokite šilumos nuostolius per siurblio korpusą ir
vamzdžius.
TM05 2859 3216TM05 3055 0912
