Grundfos MAGNA3 D 32-80 180 97924451 [1520/1656] 아날로그 입력

한국어 (KO)

1520

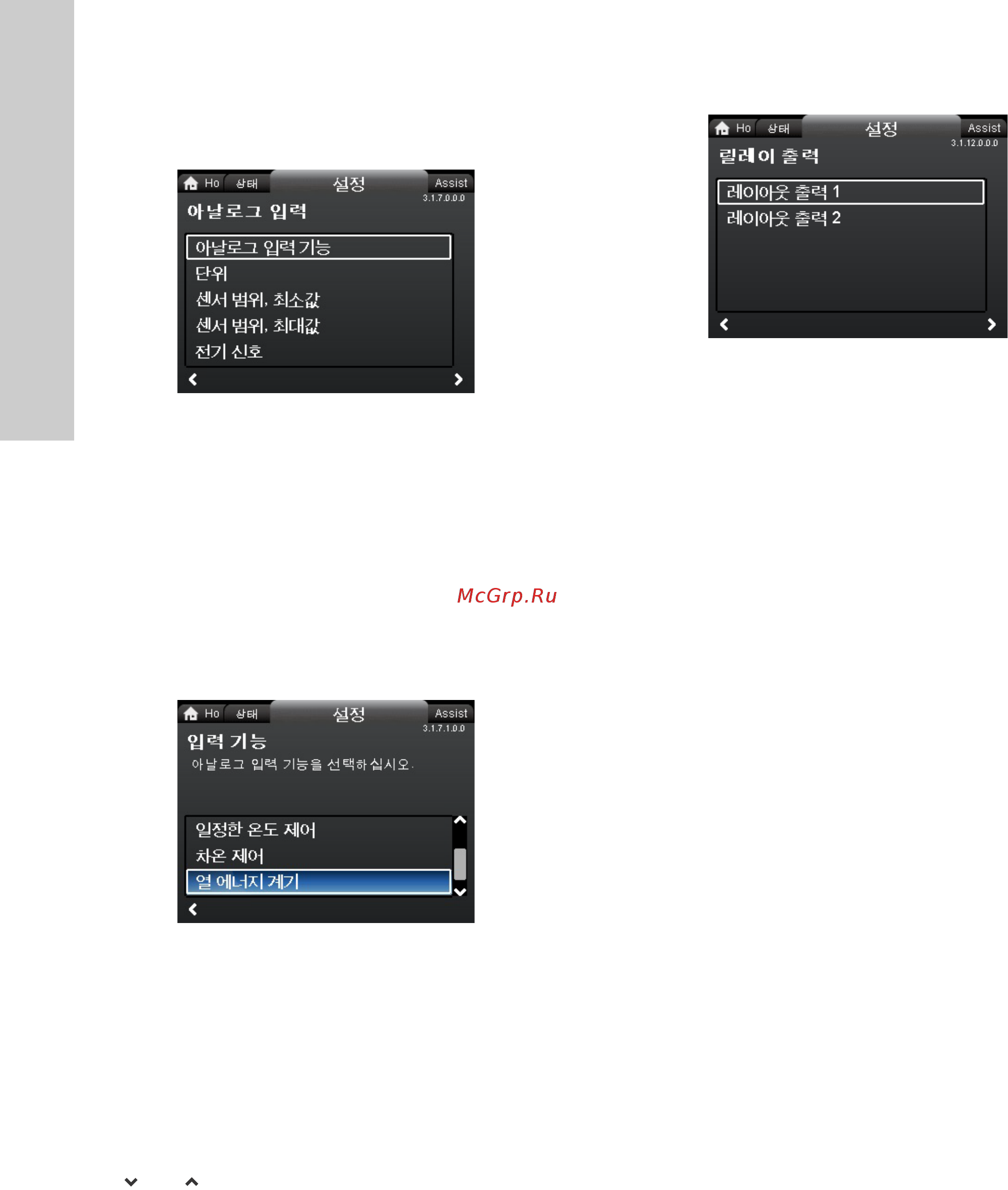

8.6.7 "아날로그 입력"

이 메뉴에서는 온도 센서와 같은 아날로그 입력을 열 에너지 모니

터 기능을 활성하도록 설정할 수 있습니다. 그림 57 참조.

탐색

"Home" > "설정" > "아날로그 입력"

"아날로그 입력"

• "아날로그 입력 기능"

• "단위"

• "센서 범위, 최소값"

• "센서 범위, 최대값"

• "전기 신호".

"아날로그 입력 기능"

아래 예의 열 에너지 모니터와 같은 입력 기능을 선택하십시오.

탐색

"Home" > "설정" > "아날로그 입력" > "아날로그 입력 기능"

• "비활성"

• "차압 제어"

• "일정한 온도 제어"

• "차압 제어"

• "열 에너지 계기"

• "외부 설정값 조정"

설정:

1. 또는 로 기능 모드를 선택하십시오.

2. [OK]를 눌러 기능 모드를 활성화하십시오.

입력 기능을 선택하면 단위나 센서 범위 등의 값을 올바르게 입력

하여 센서 파라미터를 지정하십시오.

또한 마법사가 각 구성 단계를 안내하는 "보조" 메뉴에서 아날로그

입력을 설정할 수 있습니다.

8.8.5 "설정, 아날로그 입력"

참조.

8.6.8 "릴레이 출력"

탐색

"Home" > "설정" > "릴레이 출력"

"릴레이 출력"

• "레이아웃 출력 1"

• "레이아웃 출력 2".

다음에 대한 릴레이 출력을 설정할 수 있습니다.

• "비활성"

• "준비"

• "알람"

• "작동".

펌프에는 무전위 경보 신호, 준비 신호 및 작동 신호를 위한 두 개

의 신호 릴레이가 내장되어 있습니다. 자세한 내용은 섹션

7.4.1 릴레이 출력

참조.

펌프 제어 패널에서 신호 릴레이, 경보 신호(초기 설정), 준비신호,

작동 신호의 기능을 설정하십시오.

출력은 전기적으로 나머지 컨트롤러와 분리되어 있습니다.

신호 릴레이는 다음과 같이 작동합니다.

• "비활성"

신호 릴레이가 비활성화되었습니다.

• "준비"

신호 릴레이가 펌프가 작동 중에 활성화 되었거나 꺼짐으로 설

정되어 있었지만, 지금은 운전 준비가 완료 되었습니다.

• "알람"

신호 릴레이가 펌프의 빨간색 지시등과 함께 활성화 되었습니

다.

• "작동"

신호 릴레이가 펌프의 파란색 지시등과 함께 활성화 되었습니

다.

3.1.7.0.0.0 Analog input3.1.7.1.0.0 입력 기능

3.1.12.0.0.0 릴레이 출력
