Grundfos MAGNA3 D 32-80 180 97924451 [1447/1656] 配線図

日本語(JP)

1447

3.9.1配線図

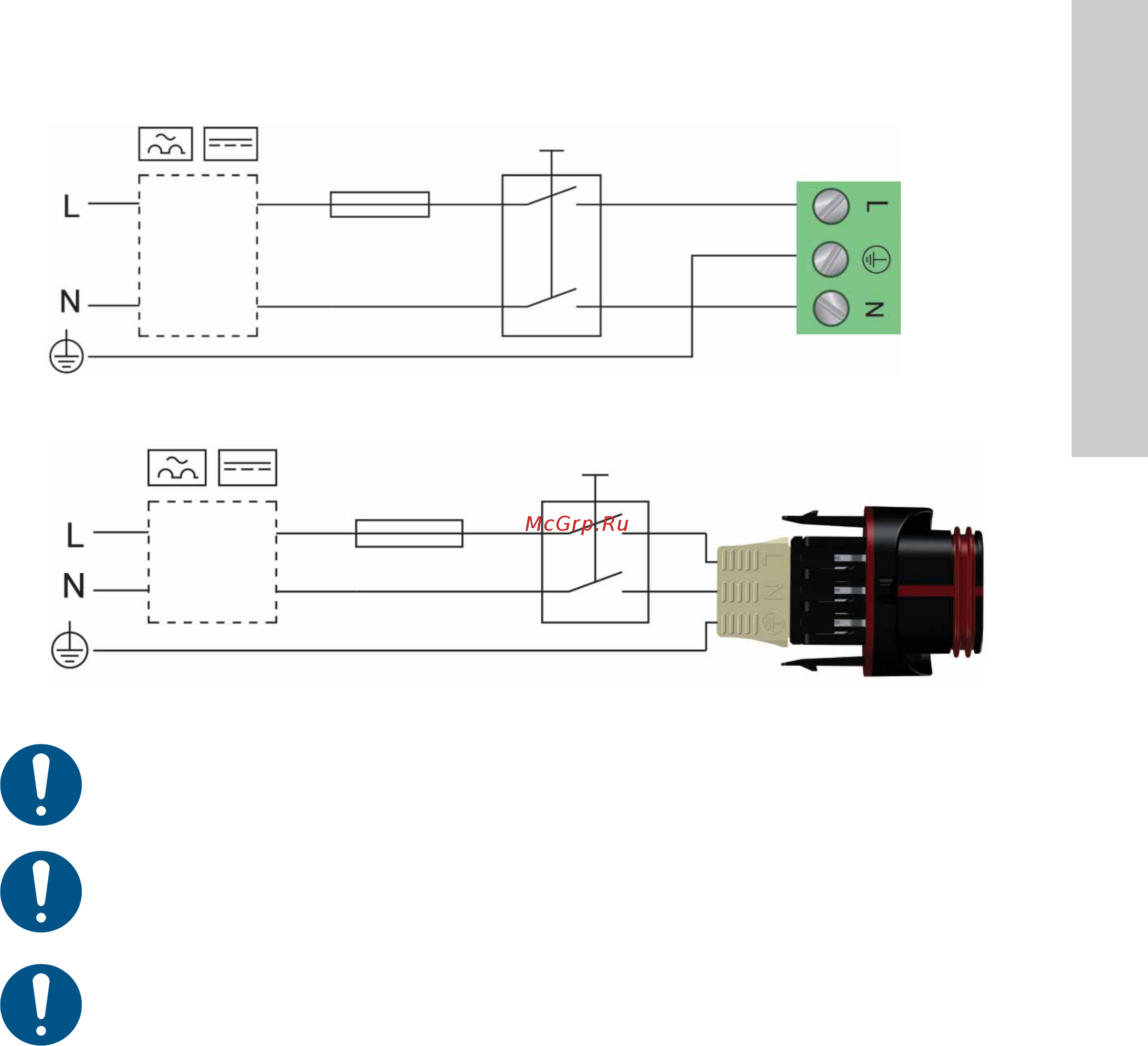

図15 メイン･スイッチ、バックアップ・ヒューズおよび追加の保護機能を備えた、端子接続型電動機の例

図16 メイン･スイッチ、バックアップ・ヒューズおよび追加の保護機能を備えた、プラグ接続型電動機の例

TM0323973216

外部スイッチ

ヒューズ

RCD/RCCB

TM0552773712

外部スイッチ

ヒューズ

RCD/RCCB

銘板および地域の規則に従ってヒューズの寸法を決

定してください。

すべてのケーブル接続は、地域の規則にしたがって

行ってください。

すべてのケーブルは75°C以上の耐熱性にしてくだ

さい。

すべての使用ケーブルはEN60204-1およびEN

50174-2:2000に準拠して設置してください。
